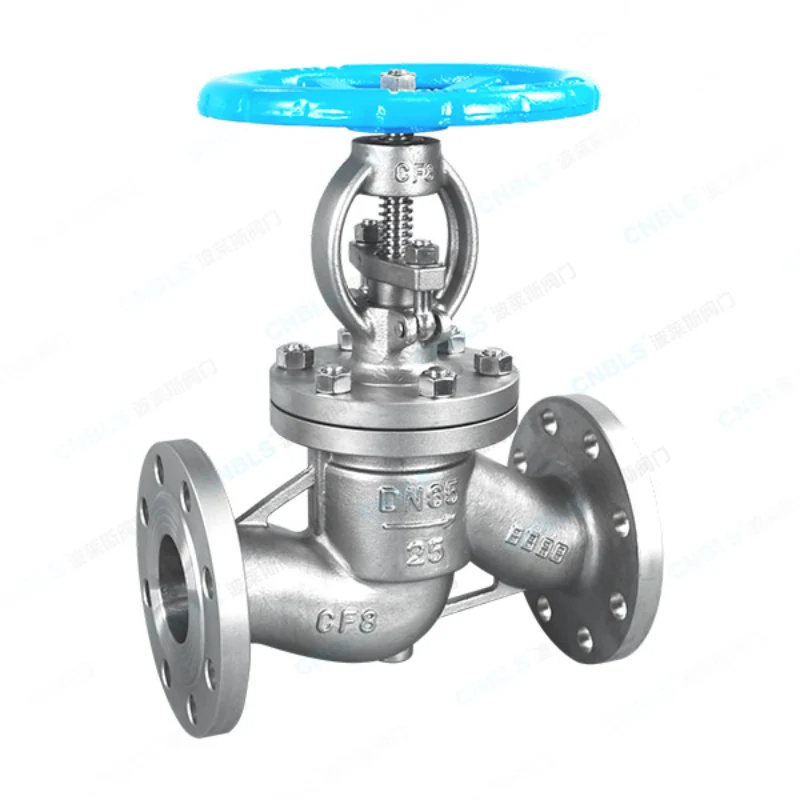

Válvula de globo con brida

Fabricadas en estricta conformidad con los estándares de la industria, las válvulas Bolaisi están disponibles en una amplia gama de materiales, incluidos acero al carbono y acero inoxidable, y son adecuadas para condiciones operativas complejas que involucran temperaturas ambiente o altas, altas presiones, medios corrosivos, vapor y productos derivados del petróleo. Cada unidad se somete a rigurosas pruebas de presión antes de salir de fábrica, lo que garantiza un sellado estable, una baja resistencia al flujo y una larga vida útil. Estas válvulas se utilizan ampliamente en proyectos globales en los sectores químico, de generación de energía, calefacción urbana, infraestructura municipal y energía.

Definición del producto

La válvula de globo con brida presenta un diseño de brida fundida integral en ambos extremos del cuerpo de la válvula. El vástago de la válvula impulsa el disco en un movimiento de elevación vertical, alterando el área de flujo en el asiento para lograr tres funciones principales: cierre del medio, regulación del flujo y regulación de la presión. La conexión bridada garantiza una instalación segura y un sellado robusto al tiempo que facilita un cómodo desmontaje y mantenimiento. En consecuencia, la válvula de globo bridada es la opción preferida para sistemas de tuberías que requieren ciclos frecuentes y regulación de flujo o presión, aplicaciones en las que las válvulas de compuerta o de bola no pueden servir como sustitutos adecuados.

Parámetros principales del producto

Especificaciones Técnicas y Desempeño Estructural

1. Ruta del flujo y dinámica de fluidos

Presenta un diseño optimizado y aerodinámico de ruta de flujo en "forma de S", que garantiza un flujo suave del medio, una turbulencia mínima y una baja pérdida de presión, lo que reduce de manera efectiva el consumo de energía en el sistema de tuberías. A diferencia del recorrido de flujo directo de las válvulas de compuerta, la exclusiva estructura curvada de la cámara de válvula de la válvula de globo permite la regulación del flujo y la reducción/estabilización precisa de la presión, cumpliendo con los requisitos de ajuste fino en las tuberías de proceso.

2. Rendimiento del sistema de sellado

Los modelos de sellado duro utilizan una estructura de sellado cónica ajustada con precisión con un revestimiento duro de aleación de alta dureza en las superficies de sellado. Esto proporciona resistencia a la erosión de los medios a alta velocidad, las altas temperaturas y el desgaste, lo que garantiza un rendimiento de sellado estable a largo plazo en condiciones que involucran vapor, trazas de partículas y alta presión. La versión de sellado blando ofrece un sello hermético, logrando cero fugas a bajas presiones; Es adecuado para aplicaciones que involucran agua purificada, gas y fluidos limpios.

3. Apertura/Cierre y Rendimiento de Transmisión

El vástago de la válvula se fabrica mediante un proceso integral de laminado de precisión, lo que da como resultado una superficie lisa, resistente al óxido y a la corrosión que garantiza una elevación suave y sin enganches. La tuerca del vástago está hecha de una aleación de cobre altamente resistente al desgaste con un bajo coeficiente de fricción y una larga vida útil; admite operaciones frecuentes de ciclos altos sin deslizarse ni desgastarse, lo que lo hace ideal para aplicaciones automatizadas de alta frecuencia.

4. Resistencia estructural del cuerpo de válvula

El cuerpo de la válvula presenta una estructura fundida de una sola pieza con un espesor de pared uniforme y una microestructura fundida densa, lo que proporciona una excelente resistencia a alta presión, impacto y deformación. La brida y el cuerpo de la válvula están perfectamente integrados, lo que ofrece una alta capacidad de soporte de presión y una superficie de sellado plana que garantiza un ajuste perfecto durante la instalación, minimizando así el riesgo de fugas o deformación de la brida durante el funcionamiento a largo plazo.

5. Idoneidad de la aplicación

El producto soporta condiciones que involucran ciclos térmicos (temperaturas altas/bajas), aumentos repentinos de presión y funcionamiento continuo. Su diseño estructural evita problemas comunes que se encuentran en las válvulas estándar, como erosión, fugas internas y atascos. Los materiales y las combinaciones de sellado se pueden personalizar según la corrosividad, la temperatura y la presión del medio, lo que hace que la válvula sea adecuada para la gran mayoría de sistemas de tuberías industriales complejos.

Proceso de producción

Boles Valve se adhiere a la fabricación de precisión durante todo el proceso; Cada válvula de globo bridada se somete a una secuencia de producción integral y estandarizada:

Análisis espectroscópico de materia prima: cada lote de materia prima de acero al carbono y acero inoxidable se somete a un análisis espectroscópico para garantizar la conformidad del material y la ausencia de impurezas o defectos.

Proceso de fundición de precisión: Se emplea fundición de precisión con sol de sílice para garantizar una estructura densa del cuerpo de la válvula libre de porosidad y agujeros de arena, lo que da como resultado una resistencia superior a la presión.

Mecanizado de alta precisión: las caras de las bridas, las superficies de sellado, los asientos de las válvulas y los discos de las válvulas se mecanizan con precisión utilizando tecnología CNC para garantizar una precisión de sellado extremadamente alta.

Revestimiento duro de la superficie de sellado: Los productos de sellado duro cuentan con un revestimiento duro con Cr13 o aleaciones de estelita, lo que proporciona una excelente resistencia a las altas temperaturas, la erosión y el desgaste.

Montaje estandarizado libre de polvo: las empaquetaduras, las juntas y los sujetadores se ensamblan de acuerdo con estándares estrictos, con un sellado y protección robustos del vástago para eliminar por completo el riesgo de fugas externas. Prueba de presión: Cada válvula debe pasar una prueba hidrostática de la carcasa y una prueba de estanqueidad del asiento; sólo aquellos que aprueban están aprobados para el almacenamiento.

Revestimiento anticorrosión y embalaje protector: los cuerpos de acero al carbono cuentan con acabados de esmalte horneado resistentes a la oxidación, mientras que los cuerpos de acero inoxidable se pasivan. Las bridas están equipadas con tapas protectoras y el embalaje de exportación garantiza resistencia a la humedad y a los golpes.

Áreas de aplicación

Las válvulas de globo con bridas son válvulas industriales básicas adecuadas para una amplia gama de proyectos de ingeniería globales:

Plantas Térmicas y de Cogeneración: Tuberías de vapor de alta temperatura, sistemas de aceite térmico, tuberías auxiliares de calderas y sistemas de circulación de agua a alta presión.

Industria petroquímica: transporte de petróleo, fluidos químicos, medios ácidos/alcalinos, tuberías de proceso y control de fluidos para unidades de reacción.

Agua municipal y protección contra incendios: redes de tuberías urbanas, salas de bombas contra incendios, tratamiento de aguas residuales y sistemas de regulación/cierre de caudal para estaciones de bombeo.

Protección ambiental y nuevas energías: equipos de tratamiento de líquidos y gases residuales, tuberías de fluidos para nuevos sistemas de energía y sistemas de transmisión de gas natural.

Manufactura industrial general: agua circulante en fábrica, tuberías de equipos, fluidos de proceso y sistemas de tuberías automatizados.

¿Por qué elegir las válvulas de globo con bridas Bolaisi?

1. Estándares Integrales para Proyectos Globales

Cumple con todos los requisitos técnicos para licitaciones nacionales, exportaciones y proyectos en el extranjero; La documentación completa garantiza una aceptación sin problemas.

2. Amplia gama de materiales

Materiales y soluciones de sellado personalizados para condiciones estándar, corrosivas, de alta temperatura/alta presión y abrasivas/erosivas, evitando especificaciones inadecuadas y sobreespecificaciones innecesarias.

3. Calidad estable con cero fugas

La fundición de precisión, las superficies de sellado de aleación endurecida y las pruebas de doble presión garantizan un funcionamiento confiable a largo plazo sin fugas, atascos ni fallas, lo que reduce significativamente los costos posventa.

4. Fabricante directo con amplio stock

Las líneas de producción internas y los grandes inventarios listos para enviar respaldan pedidos al por mayor, solicitudes urgentes y especificaciones personalizadas; Alto costo-rendimiento sin intermediarios.

5. Selección profesional y soporte posventa integral

La selección precisa de preventa basada en las condiciones de funcionamiento evita riesgos asociados con una instalación o aplicación incorrecta; Se proporciona orientación técnica posventa para la instalación, junto con certificación completa, informes de pruebas de presión y certificados de materiales.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre una válvula de globo y una válvula de compuerta?

R: Las válvulas de compuerta solo son adecuadas para operación completamente abierta o completamente cerrada y no pueden regular el flujo; Sin embargo, las válvulas de globo pueden cerrar el flujo y regular/regular la presión, lo que las hace ideales para aplicaciones de tuberías que requieren operación frecuente y ajuste de flujo o presión. Las válvulas de globo son la opción preferida para tuberías de vapor.

P2: ¿Se pueden utilizar válvulas de globo con bridas para vapor a alta temperatura?

R: Absolutamente. Las válvulas de globo fabricadas en acero al carbono WCB o acero de aleación WC9 están diseñadas específicamente para aplicaciones de vapor y aceite térmico a alta temperatura; Ofrecen resistencia a altas temperaturas, resistencia a la erosión y sellado confiable, lo que las convierte en el tipo de válvula estándar para sistemas de tuberías térmicas.

P3: ¿Ofrecen personalización, etiquetado privado (OEM) o productos no estándar?

R: Sí, admitimos dimensiones no estándar, clasificaciones de presión especiales, materiales especiales, marcas personalizadas y servicios de exportación OEM.

P4: ¿Cuál es el plazo de entrega?

R: Las especificaciones estándar en stock se envían en un plazo de 3 a 7 días; Los plazos de entrega para pedidos personalizados de acero no estándar, de alta presión o de aleación se estiman en función de requisitos específicos.

P5: ¿Puede proporcionar un conjunto completo de documentación de ingeniería?
