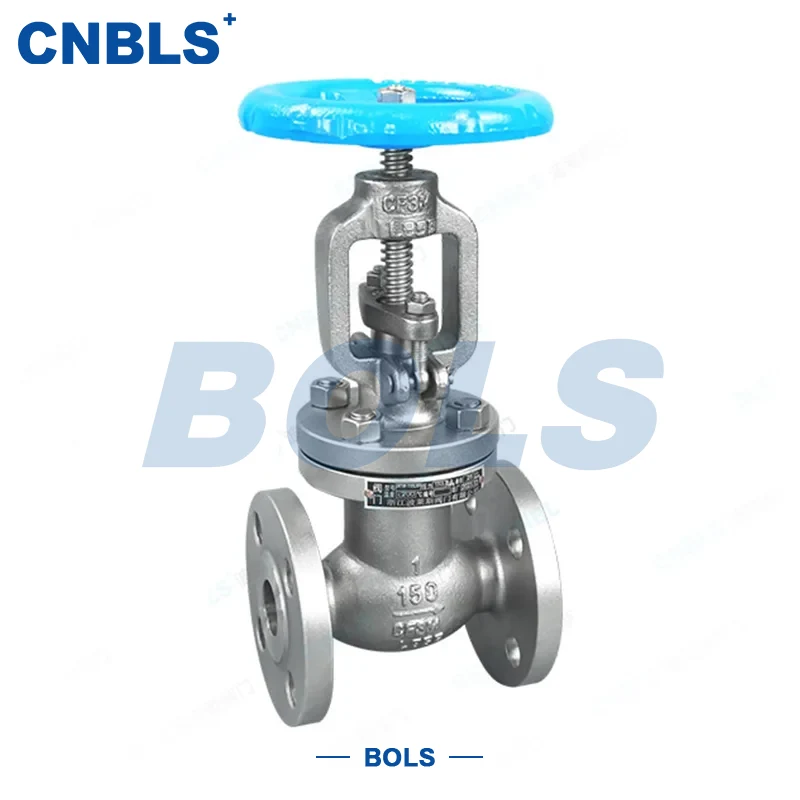

Válvulas de globo con bridas de acero inoxidable ANSI
Bolaisi representa calidad confiable, rendimiento estable y larga vida útil en válvulas industriales. Somos un fabricante y proveedor profesional de válvulas de globo con bridas de acero inoxidable ANSI, con producción avanzada y estricto control de calidad siguiendo los estándares API 602, ASME B16.34 y API 598. Esta válvula presenta una amplia adaptabilidad a presión, temperatura y medios, fuerte resistencia a la corrosión y excelente sellado. Apoyamos soluciones personalizadas y servicios mayoristas para satisfacer las diferentes demandas de proyectos.
Bolaisi representa calidad confiable, rendimiento estable y larga vida útil en válvulas industriales. Somos un fabricante y proveedor profesional de válvulas de globo con bridas de acero inoxidable ANSI, con producción avanzada y estricto control de calidad siguiendo los estándares API 602, ASME B16.34 y API 598. Esta válvula presenta una amplia adaptabilidad a presión, temperatura y medios, fuerte resistencia a la corrosión y excelente sellado. Apoyamos soluciones personalizadas y servicios mayoristas para satisfacer las diferentes demandas de proyectos.
Parámetros técnicos
|
Elemento de parámetro |
Valor del parámetro |
|
Modelo Básico |
Válvula de globo con bridas de acero inoxidable ANSI (p. ej., tipo API 602 J41W/H, J941W/H ANSI) |
|
Diámetro nominal |
NPS 1/2 ~ NPS 12 (DN15 ~ DN300) |
|
Presión nominal |
Clase 150, 300, 600, 900, 1500, 2500 (ASME B16.34) |
|
Material del cuerpo de la válvula |
ASTM A182 F304, F316, F304L, F316L |
|
Material del núcleo de la válvula |
Material del cuerpo a juego; acero inoxidable con revestimiento de estelita (ASTM A417); acero inoxidable con revestimiento de aleación dura (API 602) |
|
Material de la superficie de sellado |
H: Aleación dura; W: Material del cuerpo; F: PTFE (ASTM D1710); Y: aleación de estelita (ASTM A417) |
|
Tipo de conexión |
Bridas (RF, RTJ, FF); ASME B16.5, ASME B16.47 |
|
Tipo de actuación |
Manual (volante, API 602); Eléctrico (varias vueltas, NEMA 4/4X); Neumática (doble/simple efecto); Engranaje cónico |
|
Temperatura aplicable |
H/A/W: -29 ℃ ~ +425 ℃; Temperatura: -29 ℃ ~ +200 ℃ (ASME B16.34) |
|
Medio aplicable |
Agua, vapor, petróleo, gas natural, GLP, medios de proceso, medios químicos corrosivos (API 602) |
|
Rendimiento de sellado |
Sello metálico: API 598 Clase IV; Sello blando: API 598 Clase VI |
|
Presión de prueba de carcasa |
1,5 × Presión nominal (API 598) |
|
Presión de prueba del sello |
1,1 × Presión nominal (API 598) |
Atributos principales
|
Categoría |
Especificación |
|
Clase de presión |
Clase 150 / 300 / 600 / 900 / 1500 / 2500 |
|
Conexión bridada |
RF (cara elevada), RJ (junta anular), FF (cara plana) |
|
Tipo de estructura |
OS&Y (tornillo exterior y yugo), NRS (vástago no ascendente), canal de flujo directo |
|
Tipo de sello |
Sello duro de metal, sello blando |
Materiales componentes
Los componentes de las válvulas de globo con bridas de acero inoxidable ANSI cumplen con los estándares de EE. UU. y brindan excelente resistencia a la corrosión, resistencia al desgaste y sellado.
|
Componente |
Especificación de materiales |
|
Cuerpo de válvula/capó |
ASTM A351 CF8 (304), CF8M (316), CF3 (304L), CF3M (316L) |
|
Vástago de válvula |
AISI 304, AISI 316, 17-4PH |
|
Núcleo/asiento de válvula |
Revestimiento de estelita, junta del cuerpo, junta blanda de PTFE |
|
Empaquetadura de glándula |
PTFE, grafito flexible, grafito trenzado |
|
Perno / Tuerca |
ASTM A193 B8/B8M |
Estándares de diseño y fabricación
● Diseño de válvula de globo: API 602, ANSI/ASME B16.34
● Dimensiones cara a cara: ANSI/ASME B16.10
● Dimensiones de la brida: ANSI/ASME B16.5, ANSI/ASME B16.47
● Clasificaciones de presión y temperatura: ANSI/ASME B16.34
● Pruebas e inspección: API 598
● Instalación: ASME B16.5, ASME B31.3
Introducción del producto
Las válvulas de globo con bridas de acero inoxidable ANSI son un dispositivo de cierre y regulación esencial en sistemas de tuberías industriales. Controlan el flujo y proporcionan una estrangulación precisa levantando el disco a través del vástago de la válvula.
Fabricada de acero inoxidable altamente resistente a la corrosión con extremos con bridas, la válvula se fabrica estrictamente según los estándares estadounidenses. Cuenta con sellado confiable, regulación estable y fácil mantenimiento, ampliamente utilizada en las industrias de petróleo, química, GNL, energía, farmacéutica y tratamiento de agua.
Como válvula que cumple totalmente con el estándar americano, se puede personalizar en estructura, material y accionamiento para cumplir con diversos requisitos de aplicación, proporcionando una solución confiable para sistemas de tuberías industriales.
Puntos de selección
1.Presión y temperatura: Haga coincidir la presión y la temperatura de trabajo según ASME B16.34.
2.Material: Seleccione 304 (CF8), 316 (CF8M) o acero inoxidable con contenido de carbono ultra bajo en función de la corrosividad media.
3.Sello y brida: utilice un sello duro de metal y una brida RJ para servicios de alta presión, alta temperatura o que contengan partículas; utilice RF o FF para servicios generales.
4.Estructura: OS&Y para una indicación de posición clara y fácil mantenimiento; NRS para instalación con espacio limitado.
5.Actuación: Eléctrica o neumática para operación remota/de alta frecuencia (estándar estadounidense a prueba de explosiones); manual para operación local de baja frecuencia.
