¿Por qué una válvula de bola con bridas de plataforma alta de dos piezas es una opción inteligente para el control de tuberías industriales modernas?

Abstracto:Seleccionar la válvula adecuada puede afectar directamente la seguridad de las tuberías, la eficiencia de la automatización, los costos de mantenimiento y la estabilidad operativa a largo plazo. ElVálvula de bola con brida de plataforma alta de dos piezasdebolaisiestá diseñado para aplicaciones de cierre industrial donde el sellado confiable, la baja resistencia al flujo, la compatibilidad de medios flexibles y la integración del actuador son esenciales. Con un cuerpo de dos piezas, una estructura de sellado de bola flotante, una empaquetadura de vástago tipo prensaestopas y una plataforma de montaje alta ISO5211, esta válvula proporciona una solución práctica para sistemas de tuberías de agua, petróleo, gas, vapor, productos químicos, HVAC y otros sistemas de tuberías industriales.

Tabla de contenido

• ¿Qué es una válvula de bola con brida de plataforma alta de dos piezas?
• ¿Cómo mejora su estructura el rendimiento del oleoducto?
• ¿Cuáles son las principales ventajas?
• ¿Cómo se comparan los sellos blandos y metálicos duros?
• ¿Cuáles son los parámetros técnicos clave?
• ¿Dónde se puede utilizar esta válvula de bola?
• ¿Cómo deben los compradores seleccionar la válvula adecuada?
• ¿Por qué elegir Bolaisi como fabricante de válvulas?
• Preguntas frecuentes
• Conclusión

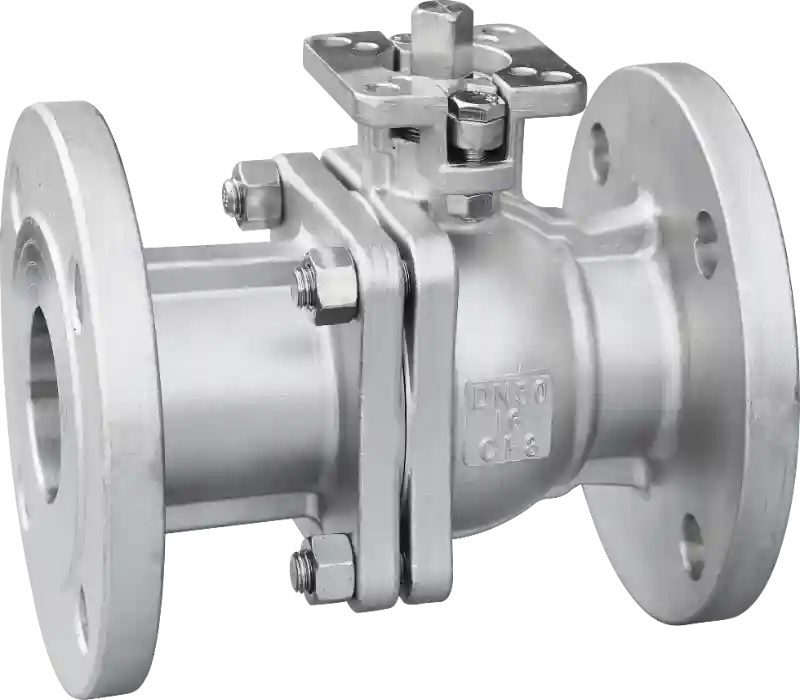

¿Qué es una válvula de bola con brida de plataforma alta de dos piezas?

Una válvula de bola con bridas de plataforma alta de dos piezas es una válvula industrial de un cuarto de vuelta diseñada principalmente para un cierre confiable de tuberías. Su bola gira 90 grados para abrir o cerrar el paso del flujo, lo que proporciona un funcionamiento rápido y una resistencia al flujo relativamente baja. La construcción de dos piezas también hace que la inspección y el mantenimiento sean más convenientes en comparación con diseños a los que es difícil acceder después de la instalación.

Una de sus características definitorias es laPlataforma de montaje alta ISO5211. En lugar de requerir un soporte de actuador adicional en muchas instalaciones, la plataforma estandarizada permite montar directamente actuadores eléctricos o neumáticos compatibles. Esto hace que la válvula sea particularmente adecuada para proyectos donde se requiere control remoto o automatizado de tuberías.

Según la información del producto de Bolaisi, la válvula está disponible en DN15-DN200 (1/2"-8"), utiliza un cuerpo de válvula de acero inoxidable y tiene clasificación PN16. Admite flujo bidireccional y se puede configurar con sellado blando de PTFE o sellado duro de metal, según las condiciones de funcionamiento.

¿Cómo mejora su estructura el rendimiento del oleoducto?

El rendimiento de una válvula industrial depende no sólo del material sino también de su estructura interna y diseño de conexión. El diseño de Bolaisi incorpora varias características destinadas a abordar los requisitos comunes de las tuberías.

Cuerpo de válvula dividida de dos piezas

El cuerpo dividido proporciona un equilibrio práctico entre integridad estructural y capacidad de servicio. Su diseño facilita la inspección, el montaje y el mantenimiento manteniendo dimensiones de mecanizado consistentes. Para los usuarios industriales, un acceso más fácil puede ayudar a reducir el tiempo de mantenimiento y el tiempo de inactividad innecesario de las tuberías.

Estructura de sellado de bolas flotantes

El diseño de bola flotante admite el sellado bidireccional. Bajo presión media, la bola es empujada hacia el asiento de la válvula, lo que ayuda a mantener el contacto entre las superficies de sellado. Esta estructura es particularmente útil para aplicaciones de cierre donde el aislamiento confiable es más importante que el rendimiento de regulación.

Empaquetadura de vástago tipo glándula

El vástago de la válvula utiliza una estructura de empaque tipo casquillo diseñada para minimizar las fugas externas. El empaque también se puede reemplazar durante el mantenimiento, lo que puede reducir la complejidad del servicio y ayudar a evitar la extracción innecesaria de toda la válvula de la tubería.

Plataforma alta ISO5211

La plataforma de montaje alta es una de las características más importantes de los sistemas automatizados. Su interfaz estandarizada admite la instalación directa de actuadores neumáticos o eléctricos compatibles, lo que simplifica la integración de equipos y reduce la necesidad de componentes de montaje personalizados.

¿Cuáles son las principales ventajas de una válvula de bola con bridas de plataforma alta de dos piezas?

Para ingenieros, contratistas EPC, distribuidores y compradores de válvulas industriales, una válvula debe evaluarse de acuerdo con los requisitos operativos reales y no solo con su apariencia. Las ventajas clave incluyen:

• Operación rápida de 90°:La apertura y el cierre de un cuarto de vuelta permiten un rápido aislamiento de la tubería.
• Baja resistencia al flujo:El paso directo de la bola favorece el movimiento eficiente del fluido.
• Sellado bidireccional:La estructura de bola flotante admite el cierre desde cualquier dirección del flujo.
• Compatibilidad de automatización:La plataforma alta ISO5211 simplifica la instalación del actuador.
• Opciones de sellado flexibles:Los sellos blandos de PTFE y los sellos duros metálicos abordan diferentes requisitos de temperatura y medios.
• Mantenimiento conveniente:El cuerpo dividido y la empaquetadura reemplazable del vástago simplifican las operaciones de servicio.
• Cobertura de gran tamaño:Las opciones DN15-DN200 admiten una amplia gama de aplicaciones de tuberías.

Estas características hacen que la válvula sea adecuada tanto para sistemas de cierre manual convencionales como para equipos automatizados de control de fluidos industriales.

¿Cómo se comparan los sellos blandos y metálicos duros?

La selección del sellado es una de las consideraciones más importantes al especificar una válvula de bola. Diferentes medios y temperaturas pueden imponer exigencias muy diferentes al asiento de la válvula.

La información de prueba publicada por Bolaisi indica que la versión de sello blando se prueba para aplicaciones de hasta 150 °C, mientras que la versión de sello metálico duro está diseñada para condiciones de hasta 280 °C. La configuración de sello duro es especialmente útil cuando la erosión a alta temperatura o el impacto de partículas pueden desafiar a los materiales de asiento blando convencionales.

Los compradores siempre deben seleccionar la configuración de sellado de acuerdo con la temperatura, presión, composición del medio, requisitos de compatibilidad y estándares de proyecto aplicables.

¿Cuáles son los parámetros técnicos clave?

Comprender las especificaciones básicas facilita que los ingenieros y los equipos de adquisiciones determinen si una válvula se ajusta a un diseño de tubería en particular.

Para proyectos con requisitos adicionales, los compradores deben verificar las clasificaciones de presión y temperatura, los estándares de bridas, la compatibilidad de los medios, el torque del actuador y otros parámetros de ingeniería antes de realizar un pedido.

¿Dónde se puede utilizar esta válvula de bola?

La combinación de construcción de acero inoxidable, múltiples configuraciones de sellado, conexión bridada y compatibilidad con actuadores permite que esta válvula sirva para una amplia gama de aplicaciones industriales.

• Abastecimiento y drenaje municipal de agua:Adecuado para redes de agua, sistemas secundarios de agua y tuberías de cierre de aguas residuales.
• Procesamiento químico:Aplicable a productos derivados del petróleo, fluidos ligeramente corrosivos y líneas de proceso seleccionadas de alta temperatura.
• Transmisión de gases:Útil para estaciones de gasoductos y sistemas de cierre donde se requiere un aislamiento confiable.
• Centrales eléctricas:Adecuado para vapor de calderas, circulación de calefacción y sistemas de tuberías relacionados.
• Climatización de fábrica:Se puede utilizar en sistemas de circulación de agua de refrigeración y aceite de transferencia de calor.
• Sistemas de soporte de equipos:Apropiado para el transporte de petróleo, circulación de refrigeración y otras aplicaciones de control de fluidos industriales.

Cuando se requiere una operación automatizada, se pueden integrar actuadores eléctricos o neumáticos compatibles a través de la plataforma alta ISO5211, lo que hace que la válvula sea adecuada para sistemas de control centralizados o remotos.

¿Cómo deben los compradores seleccionar la válvula adecuada?

La elección de una válvula de bola industrial debe comenzar con las condiciones de funcionamiento y no solo con el tamaño de la válvula. Los equipos de adquisiciones pueden utilizar la siguiente lista de verificación:

1. Identificar el medio.Determine si la tubería transporta agua, petróleo, gas, vapor o un fluido corrosivo o que contenga partículas.
2. Confirme la temperatura de funcionamiento.Seleccione sellado blando de PTFE o sellado duro de metal según el rango de temperatura real.
3. Confirmar los requisitos de presión.Asegúrese de que la clasificación de presión de la válvula coincida con las condiciones de diseño del sistema.
4. Seleccione el diámetro nominal.Haga coincidir el tamaño DN y las dimensiones de la brida con la tubería existente.
5. Determinar los requisitos de actuación.Si se necesita control remoto o automático, verifique la compatibilidad del actuador y el torque requerido.
6. Compruebe la compatibilidad de materiales.El acero inoxidable y los materiales de sellado deben ser adecuados para el medio transportado.
7. Considere el mantenimiento.Los diseños con embalaje accesible y construcción práctica de la carrocería pueden ayudar a reducir la complejidad del servicio a largo plazo.

un profesionalVálvula de bola con brida de plataforma alta de dos piezasEl proveedor debe poder proporcionar información técnica que ayude a los clientes a tomar estas decisiones de acuerdo con las condiciones de trabajo reales.

¿Por qué elegir Bolaisi como fabricante de válvulas?

Válvula Co., Ltd. de Zhejiang Bolaisi.opera como fabricante y proveedor de válvulas industriales con capacidades de producción, mecanizado, inspección, montaje y control de calidad. De acuerdo con la información del producto publicada por el fabricante, cada válvula se somete a inspección de mecanizado, verificación de ensamblaje, prueba de presión e inspección final antes del envío.

Este enfoque de fabricación es importante porque la confiabilidad de las válvulas industriales depende de algo más que la especificación nominal. La consistencia dimensional, la calidad del sellado, la precisión del ensamblaje, las pruebas de presión y la inspección final contribuyen a un rendimiento confiable en el campo.

Para compradores internacionales que buscan unFabricante, proveedor o fábrica de válvulas de China, Bolaisi ofrece la válvula de bola con bridas de plataforma alta de dos piezas en una variedad de tamaños y configuraciones de sellado. El diseño de su producto también aborda un requisito práctico que se encuentra cada vez más en las plantas modernas: integrar equipos de cierre de tuberías convencionales con sistemas de control automatizados.

La cartera de productos de Bolaisi incluye además válvulas de compuerta de acero inoxidable, válvulas de globo, válvulas de retención, válvulas de mariposa y otras soluciones de válvulas industriales, lo que permite a los compradores obtener diferentes componentes de control de tuberías del mismo proveedor profesional.

Preguntas frecuentes

1. ¿Cuál es el propósito principal de una válvula de bola con brida de plataforma alta de dos piezas?

Su objetivo principal es el cierre confiable de tuberías industriales. La estructura de bola giratoria de 90° permite una apertura y cierre rápidos, mientras que el diseño de bola flotante proporciona un sellado bidireccional.

2. ¿Qué hace la plataforma alta ISO5211?

La plataforma alta ISO5211 proporciona una interfaz de montaje de actuador estandarizada. Permite instalar directamente actuadores eléctricos o neumáticos compatibles, simplificando la automatización y la integración de equipos.

3. ¿Cuál es la diferencia entre el sellado blando y el sellado duro metálico?

El sellado blando de PTFE está diseñado para aplicaciones como agua limpia, gas y aceite a temperatura normal, con una temperatura de trabajo publicada de hasta 150 °C. El sellado duro de metal está diseñado para condiciones más exigentes, incluido vapor de alta temperatura y medios que contienen partículas, con una temperatura de trabajo publicada de hasta 280 °C.

4. ¿Qué tallas están disponibles?

El modelo Bolaisi Q41F/H/Y está listado en tamaños desde DN15 hasta DN200, equivalentes a aproximadamente 1/2" a 8". La disponibilidad real debe confirmarse según los requisitos del proyecto.

5. ¿Se puede utilizar esta válvula con un actuador eléctrico?

Sí. La plataforma de montaje alto integrada ISO5211 está diseñada para soportar actuadores eléctricos o neumáticos compatibles. La selección del actuador debe basarse en el tamaño de la válvula, la presión de operación, el medio y el par de operación requerido.

6. ¿Esta válvula es adecuada para aplicaciones de alta temperatura?

Sí, cuando se selecciona la configuración de sellado adecuada. Bolaisi especifica la versión de sello blando para temperaturas de hasta 150°C y la versión de sello duro metálico para temperaturas de hasta 280°C. Los usuarios deben verificar las condiciones completas de presión y temperatura antes de la selección.

Conclusión

ElVálvula de bola con brida de plataforma alta de dos piezasCombina una operación rápida de un cuarto de vuelta, sellado de bola flotante bidireccional, un cuerpo útil de dos piezas, opciones de sellado flexibles y compatibilidad con actuadores ISO5211. Con aplicaciones que van desde sistemas de agua y gas hasta procesamiento químico, vapor, HVAC y tuberías de plantas de energía, puede proporcionar una solución práctica para los requisitos de cierre industrial y control automatizado de fluidos.

Si está buscando un proveedor confiableVálvula de bola con brida de plataforma alta de dos piezasde un fabricante profesional de China y necesita ayuda para seleccionar el tamaño, la estructura de sellado o la configuración del actuador adecuados,contáctanosen Bolaisi para obtener orientación técnica y una solución de válvula adecuada para su proyecto.
