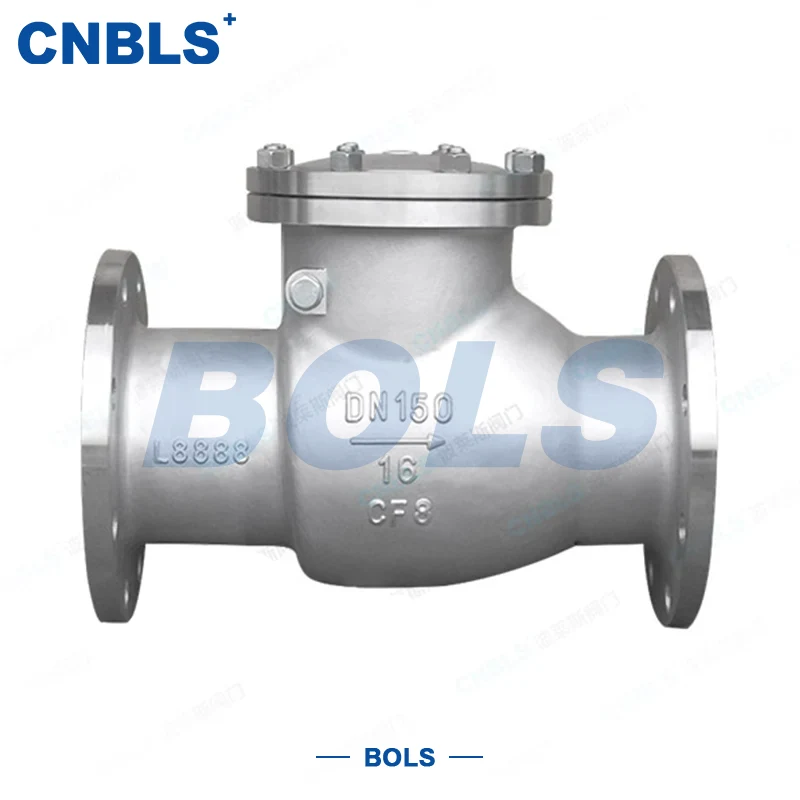

Válvulas de retención con brida oscilante de acero inoxidable GB

Las válvulas de retención con brida oscilante de acero inoxidable GB son válvulas de retención automáticas antirreflujo diseñadas de acuerdo con los estándares nacionales GB de China. El cuerpo principal está hecho de acero inoxidable 304/316/316L y la válvula se abre y cierra automáticamente mediante la presión del medio sin energía externa.

Durante el flujo hacia adelante, el disco gira alrededor de la bisagra para abrirse, asegurando un paso suave del medio. En caso de reflujo, el disco se cierra rápidamente bajo su propio peso y presión inversa para bloquear herméticamente el reflujo, protegiendo bombas, compresores, intercambiadores de calor y todo el sistema de tuberías contra impactos y daños.

El material de acero inoxidable proporciona una excelente resistencia a la corrosión, a las altas temperaturas y a la erosión, mientras que la conexión bridada garantiza una fácil instalación, una conexión firme y un fuerte rendimiento de sellado.

Las válvulas de retención con brida oscilante de acero inoxidable GB se utilizan ampliamente en sistemas de tuberías estándar GB con altos requisitos de protección y sellado contra la corrosión, como en las industrias petroquímica, de suministro y drenaje de agua municipal, de energía, de alimentos y farmacéutica.

Ventajas principales del producto

Estándar GB, alta universalidad

Las dimensiones, bridas, presión y estructura están diseñadas según los estándares GB, lo que permite el reemplazo directo de válvulas domésticas de la misma especificación sin problemas de adaptación de la instalación.

Totalmente de acero inoxidable, resistente a la corrosión y duradero.

Adecuado para diversos entornos corrosivos como agua clorada, ácido-base, aguas residuales y medios químicos, con una vida útil mucho más larga que las válvulas de acero al carbono comunes.

Estructura oscilante con baja resistencia al flujo y funcionamiento estable.

El disco se abre oscilando, proporcionando un paso de flujo suave, baja pérdida de presión y apertura/cierre sensible, lo que reduce eficazmente el impacto del golpe de ariete.

Opciones de sellado dual disponibles

Sello duro de metal para altas temperaturas y condiciones que contienen partículas; Sello blando de PTFE para requisitos de limpieza, baja temperatura y cero fugas.

Conexión bridada confiable y fácil mantenimiento

Fácil montaje y desmontaje, adecuado para diversas tuberías industriales, estaciones de bombeo, estaciones de intercambio de calor y sistemas de tratamiento de agua.

Parámetros técnicos básicos

Estándares de diseño y aplicación

El diseño, los materiales, el procesamiento y las pruebas de fábrica de esta serie de válvulas cumplen estrictamente con el sistema estándar nacional GB, presentando una gran universalidad y buena intercambiabilidad.

● Válvula de retención oscilante: GB/T 12236

● Clasificación de presión-temperatura: GB/T 12224

● Dimensión cara a cara: GB/T 12221

● Estándar de brida: GB/T 9113

● Estándares de materiales: GB/T 1220, GB/T 13401

● Soldadura de superposición de sello: GB/T 17491

● Prueba de presión y sellado: GB/T 13927

● Especificación de instalación: GB 50235

Materiales componentes

Las válvulas de retención con brida oscilante de acero inoxidable GB cuentan con un cuerpo completo de acero inoxidable con superficies de sellado reforzadas, lo que proporciona resistencia y solidez general constante a la corrosión.

● Cuerpo / Bonete: acero inoxidable 304/316/316L

● Disco: Cuerpo de acero inoxidable + revestimiento de aleación dura de estelita o anillo de sellado blando de PTFE

● Asiento: base de acero inoxidable + capa superpuesta de aleación dura

● Mecanismo de bisagra: Acero inoxidable forjado; eje hecho de 17-4PH o 2Cr13

● Sello de brida: junta enrollada en espiral 316L

● Pernos/Tuercas: acero inoxidable 304/316, resistencia a la corrosión consistente con el cuerpo.

Guía de selección

1. Selección por clase de presión

● PN10/PN16: Abastecimiento y drenaje municipal de agua, agua circulante

● PN25/PN40: Industria general, productos petrolíferos, ingeniería química

● PN63/PN100: Presión media-alta, temperatura alta, condiciones de impacto

2. Selección por estructura del disco según diámetro

● DN15～DN50: Tipo oscilante de disco único, estructura simple

● DN65 y superiores: tipo de disco doble/múltiple, que reduce el golpe de ariete y la vibración

3. Selección por tipo de sellado según el medio y la temperatura

● Por encima de 200 ℃, partículas, alta abrasión → Sello duro de metal

● ≤200 ℃, medio limpio, no se requieren fugas → Sello blando de PTFE

4. Selección por material según corrosividad

● Corrosión débil (agua, aire) → 304

● Corrosión media (que contiene cloro, ácido débil) → 316

● Corrosión fuerte, temperatura ultrabaja → 316L

5. Coincidencia de caras de bridas

Confirme el tipo de brida de la tubería: Cara elevada RF / Cara macho-hembra FM / Cara de junta de anillo RJ para garantizar la coherencia.

Instalación y mantenimiento

Requisitos de instalación

● Verifique que la presión, el diámetro, el material y la cara de la brida coincidan con la tubería antes de la instalación.

● Instalar en la dirección del flujo indicada por la flecha.

● Se prefiere la instalación horizontal; reservar espacio de apertura en el lado del disco

● Apriete los pernos de la brida en diagonal y uniformemente.

Mantenimiento de rutina

● Inspeccione periódicamente las bridas y los sellos del casquete para detectar fugas.

● Limpie las impurezas en la cavidad de la válvula para evitar que las bisagras se atasquen.

● Aplique grasa para altas temperaturas al eje de la bisagra.

● Las superficies de sellado desgastadas se pueden reparar mediante soldadura superpuesta para reducir los costos operativos.

Solución de problemas

● Cierre incorrecto: compruebe si hay materias extrañas o daños en el disco, la bisagra y las superficies de sellado.

● Fugas externas: Vuelva a apretar los pernos o reemplace las juntas.

● Acción atascada: Desmonte, limpie las impurezas internas y corrija el mecanismo de la bisagra.

Áreas de aplicación

Con universalidad estándar GB, resistencia confiable a la corrosión y sellado estable, las válvulas de retención con brida oscilante de acero inoxidable GB se utilizan ampliamente en:

● Industria petroquímica y ductos de proceso.

● Abastecimiento y drenaje de agua municipal, tratamiento de agua clorada.

● Sistemas auxiliares de energía y centrales eléctricas.

● Sistemas alimentarios, farmacéuticos y de fluidos limpios

● Tuberías para metalurgia, construcción naval, agua de mar y otros medios corrosivos.
