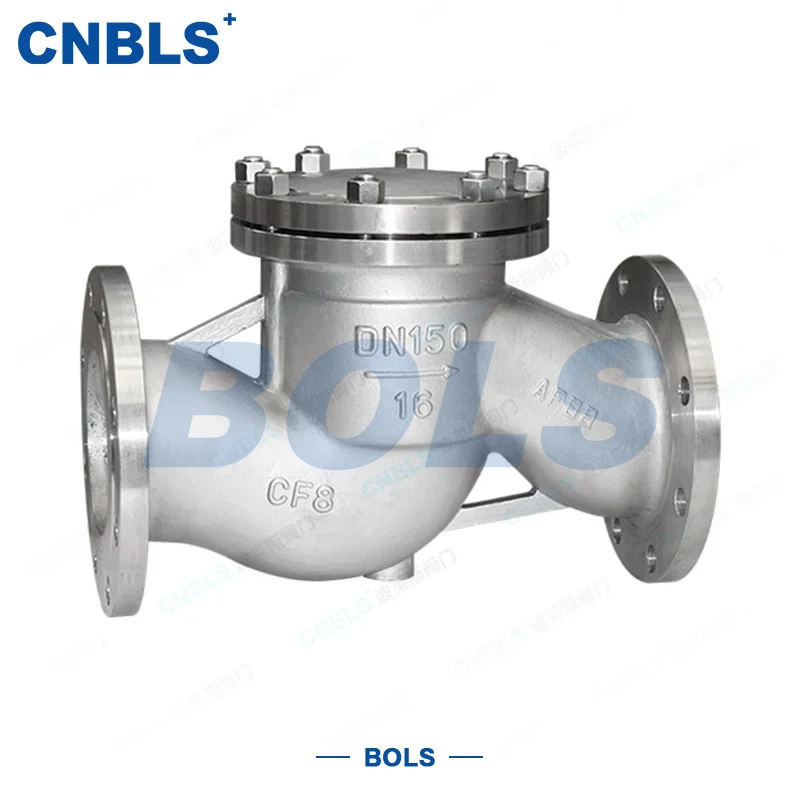

Válvulas de retención de elevación de acero inoxidable

Las válvulas de retención de elevación de acero inoxidable (Serie H41H) son válvulas de retención de elevación automática diseñadas profesionalmente de acuerdo con GB/T 12235. El cuerpo principal está hecho de acero inoxidable 304/316/316L, con una estructura metálica de sellado duro donde tanto el disco como el asiento están recubiertos con carburo de tungsteno. Están especialmente diseñados para evitar el reflujo y proteger tuberías y equipos.

La válvula abre y cierra automáticamente usando presión media:

● El flujo hacia adelante levanta el disco, permitiendo un paso suave.

● El contraflujo empuja el disco para cerrarlo rápidamente por gravedad y presión inversa, formando un sello hermético sin fugas.

Con un paso de flujo directo y un mecanismo de guía vertical, la válvula presenta una acción estable, una respuesta rápida y una baja resistencia al flujo. Es adecuado para funcionamiento a largo plazo en condiciones adversas como corrosión, altas temperaturas y medios que contienen partículas.

Estas válvulas se utilizan ampliamente en petroquímica, suministro y drenaje de agua municipal, energía, alimentación y farmacéutica, metalurgia y otras industrias, especialmente para tuberías de baja a alta presión con medios corrosivos.

Parámetros técnicos básicos

Estructura y composición del material

Toda la serie de válvulas de retención de elevación de acero inoxidable cuenta con un cuerpo de acero inoxidable resistente a la corrosión y superficies de sellado de llave reforzadas, lo que mejora significativamente la vida útil y la confiabilidad en general.

1. Componentes y materiales principales

● Cuerpo/capó: acero inoxidable 304, 316, 316L (GB/T 1220)

● Disco: Cuerpo de acero inoxidable + revestimiento duro de estelita

● Asiento: Base de acero inoxidable + revestimiento duro de estelite

● Guía: Acero inoxidable forjado, elevación suave y sin atascos.

● Junta: Junta enrollada en espiral 316L (GB/T 4622.1)

● Pernos/Tuercas: acero inoxidable 304/316 para adaptarse a la corrosión.

2. Características estructurales

● Guía de elevación vertical, movimiento estable del disco sin deflexión

● Ruta de flujo recta, baja pérdida de presión

● Sello duro de metal: resistente a altas temperaturas, erosión y desgaste.

● Conexión de brida para fácil instalación y mantenimiento

● Funcionamiento completamente automático, no se necesita accionamiento eléctrico/neumático

Estándares de diseño y fabricación

Las válvulas de retención de elevación de acero inoxidable cumplen con los estándares nacionales durante todo el proceso, desde el diseño y la fabricación hasta la inspección, lo que garantiza la intercambiabilidad y la seguridad.

● Estructura de la válvula: GB/T 12235 (válvula de retención de elevación)

● Clasificación de presión y temperatura: GB/T 12224

● Cara a cara: GB/T 12221

● Brida: GB/T 9113 (RF)

● Materiales: GB/T 1220, GB/T 13401

● Revestimiento duro: GB/T 17491

● Prueba de presión y sellado: GB/T 13927

● END: JB/T 6439

● Instalación: GB 50235

Ventajas principales

Fuerte resistencia a la corrosión

Cuerpo completo de acero inoxidable para un servicio prolongado en agua clorada, ácidos/álcalis débiles, agua de mar y medios químicos.

Sellado fiable y larga vida útil

Disco y asiento recubiertos con aleación Stellite, resistentes al desgaste y a las altas temperaturas, lo que reduce en gran medida las fugas y la frecuencia de reemplazo.

Acción sensible y excelente antirreflujo.

La estructura de elevación vertical se cierra rápidamente, protegiendo eficazmente las bombas, compresores e intercambiadores de calor contra golpes de ariete y daños por reflujo.

Baja resistencia al flujo y ahorro de energía

El diseño directo garantiza un flujo suave, ideal para tuberías industriales continuas.

GB estándar e intercambiable

Las dimensiones, bridas y clasificaciones de presión cumplen con los estándares nacionales, reemplazo directo para válvulas de las mismas especificaciones.

Guía de selección

1. Seleccionar por presión y modelo

● PN16: Suministro de agua a presión normal, agua en circulación

● PN25: Aceite industrial general, medios químicos

● PN40/63: Presión media-alta, temperatura alta, impacto fuerte

Significado del sufijo:

● P: acero inoxidable 304

● R: acero inoxidable 316

2. Seleccionar por corrosión

● Agua limpia, aire, corrosión débil → 304 (P)

● Cloruro, ácido débil/álcali → 316 (R)

● Corrosión fuerte, alto contenido de sal, alta temperatura → 316L

3. Seleccionar por temperatura

● Temperatura normal: Todos los aceros inoxidables

● Alta temperatura ≤550°C: Sello duro de estelita

● Baja temperatura ≥-40°C: Acero inoxidable de baja temperatura

4. Nota de instalación crítica

● Instalación horizontal SOLAMENTE

● La flecha de flujo debe coincidir con la dirección media.

● NO instalar verticalmente

Instalación, operación y mantenimiento

1. Instalación

● Verifique el modelo, presión, tamaño y material antes de la instalación.

● Limpie la tubería para evitar que los residuos atasquen el disco.

● Apretar los pernos de la brida en cruz; Utilice juntas enrolladas en espiral.

● Realice una prueba hidrostática después de la instalación.

2. Inspección de rutina

● Revise las bridas y el casquete en busca de fugas.

● Observe si hay ruidos o vibraciones anormales.

● Aumentar la frecuencia de inspección para servicios corrosivos/de alta temperatura.

3. Mantenimiento

● Limpiar la cavidad y la guía durante el apagado.

● Inspeccionar el disco y el asiento en busca de desgaste; volver a superponer si es necesario

● Verifique la flexibilidad de elevación del disco antes de reiniciar después de un largo tiempo de inactividad

4. Solución de problemas

● Fugas: compruebe las superficies de sellado, las juntas y el par de apriete de los pernos.

● Disco atascado: Desarmar, limpiar, alinear la guía

● Sellado deficiente: reparar las superficies de sellado, comprobar el retorno del disco.

Aplicaciones e industrias

Las válvulas de retención de elevación de acero inoxidable, con su estructura estable y fuerte resistencia a la corrosión, son adecuadas para:

● Petroquímica: oleoductos de proceso, disolventes, transporte de petróleo.

● Municipal: Abastecimiento de agua, alcantarillado, tratamiento de aguas cloradas.

● Energía: Sistemas auxiliares, vapor, líneas de condensado.

● Alimentación y farmacia: medios limpios, tuberías higiénicas

● Metalurgia y construcción naval: tuberías de alta temperatura, corrosivas y de alta presión.
