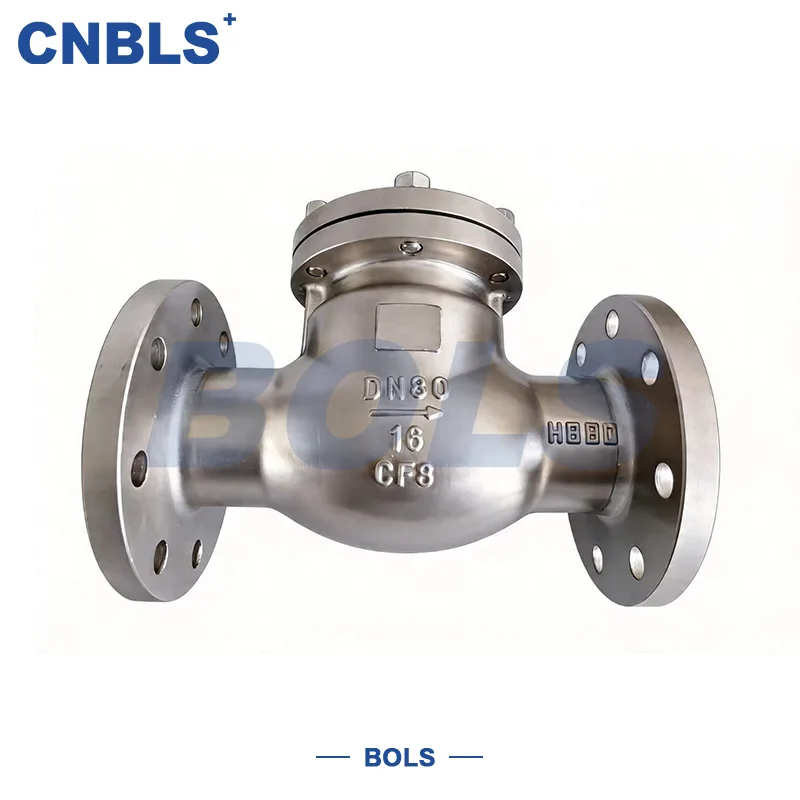

Válvulas de retención oscilantes GB

También conocidas como válvulas antirretorno o válvulas unidireccionales, las válvulas de retención oscilantes GB son válvulas de protección de tuberías completamente automáticas que se abren y cierran completamente mediante presión media, sin necesidad de operación manual ni alimentación externa.

Al adoptar una estructura basculante integrada, los componentes clave de apertura y cierre, incluidos discos, ejes de pasador y balancines, están todos encerrados dentro del cuerpo de la válvula sin piezas de transmisión expuestas, lo que reduce eficazmente las fugas externas y ofrece un excelente rendimiento de sellado. El diseño del canal de flujo directo reduce la resistencia al flujo y la pérdida de presión, ideal para condiciones de tuberías de gran flujo. La superficie de aleación dura es opcional para la superficie de sellado del asiento para mejorar en gran medida la resistencia al desgaste, la resistencia a la corrosión y la resistencia a la erosión, extendiendo la vida útil. Fabricado en total cumplimiento de las normas nacionales, es un accesorio estándar de protección unidireccional para sistemas de tuberías.

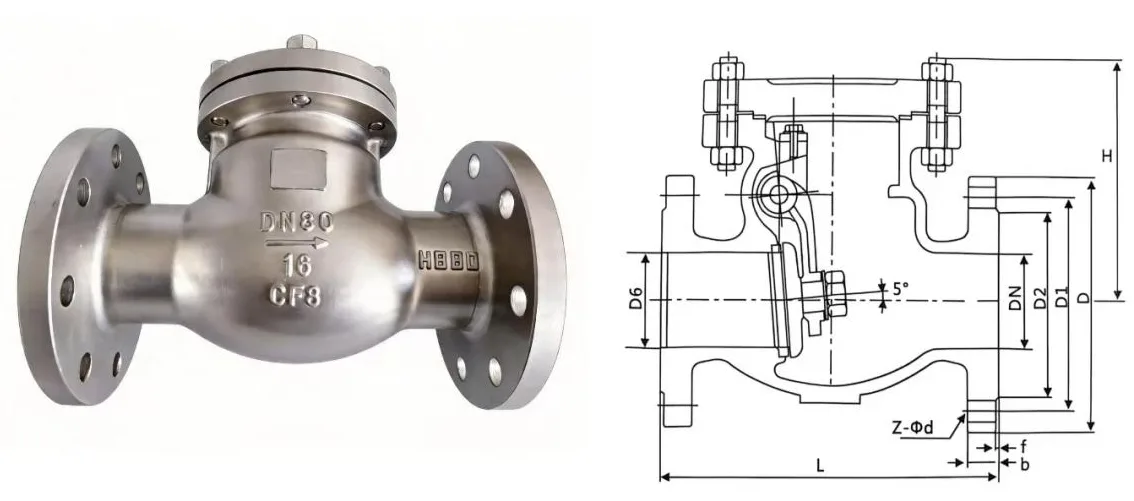

Parámetros principales del producto

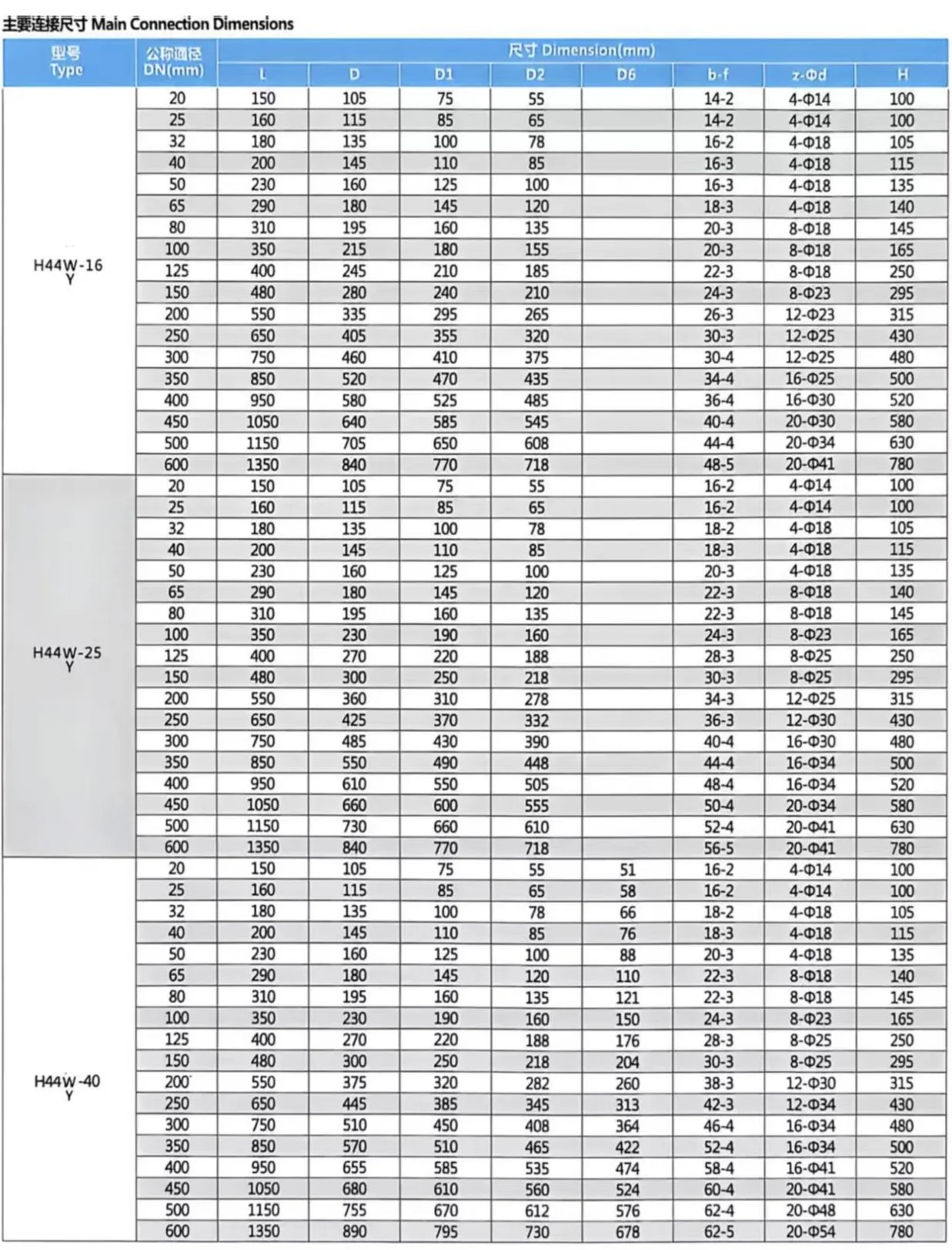

Desarrollada por Bolaisi, esta serie de válvulas de retención oscilantes GB cubre modelos completos de H44W/Y-16P/25P/40P. Fabricada en acero inoxidable de alta calidad con conexión de brida para una fácil instalación, sirve como válvula de protección antirreflujo central para sistemas de tuberías industriales y civiles. Se adapta al transporte de fluidos en múltiples condiciones de trabajo con un funcionamiento estable y confiable.

Escenarios de aplicaciones principales y usos principales

Con una gran adaptabilidad universal, las válvulas de retención oscilantes GB se aplican ampliamente en sistemas de tuberías de fluidos en todas las industrias:

Abastecimiento y drenaje de agua municipal y de edificios

Se utiliza en redes municipales de suministro de agua y drenaje, sistemas de suministro secundario de agua y descarga de aguas residuales. Previene el reflujo del medio durante el corte de agua o la parada de la bomba, evitando la contaminación del agua y el desequilibrio de presión de la red de tuberías.

Industria petroquímica

Adecuado para tuberías de transporte de petróleo crudo, petróleo refinado y medios químicos. Detiene la rotación inversa de la bomba y la contaminación cruzada de la materia prima causada por el reflujo, lo que garantiza procesos de producción seguros y estables.

Industria eléctrica y termoeléctrica

Se aplica en sistemas de vapor-agua de calderas de centrales eléctricas, sistemas de circulación de agua de refrigeración y redes combinadas de tuberías de calor y energía. Evita el reflujo de vapor y agua condensada para proteger los equipos centrales, como turbinas de vapor y bombas de agua.

Sistemas de climatización y protección contra incendios

Combinado con circulación de agua de aire acondicionado central, redes de tuberías de calefacción, sistemas de rociadores e hidrantes contra incendios. Elimina el desorden de presión del sistema causado por el reflujo del medio y garantiza la confiabilidad de la operación de emergencia contra incendios.

Industria metalúrgica

Ampliamente utilizado en sistemas de circulación de agua y tuberías de fluidos de proceso de líneas de producción metalúrgica. Resiste el impacto del fluido inverso y protege bombas y válvulas, adaptándose a condiciones de trabajo complejas con altas temperaturas e impurezas.

Principio de funcionamiento

Las válvulas de retención giratorias GB de acero inoxidable Bolaisi realizan una apertura y cierre completamente automáticos basándose en la diferencia de presión media y el peso propio del disco, sin energía externa ni intervención manual, con una respuesta sensible y una protección confiable.

Apertura y conducción hacia adelante

Cuando la presión de entrada es mayor que la presión de salida, el empuje hacia adelante del fluido supera el peso propio del disco y la diferencia de presión inversa para abrir el disco. El disco gira y se eleva alrededor del eje del pasador interno fijo para desbloquear completamente la tubería y lograr un suministro estable de fluido hacia adelante.

Cierre Inverso Automático (Protección Antirreflujo)

Cuando la bomba de agua delantera se detiene, el flujo de fluido se corta o la presión de salida excede la presión de entrada, la fuerza combinada de la diferencia de presión inversa y el peso propio del disco hace que el disco se reinicie rápidamente y se ajuste firmemente al asiento de la válvula para un cierre completo. Bloquea completamente el reflujo de fluido y evita automáticamente daños al equipo, fallas en el proceso y posibles riesgos de seguridad causados ​​por el flujo inverso.

Preguntas frecuentes

P1: ¿Qué es una válvula de retención oscilante estándar GB? ¿Cuál es su función principal?

Una válvula de retención oscilante estándar GB es una válvula de retención automática con bridas diseñada y fabricada de acuerdo con los estándares GB chinos. Los modelos comunes incluyen las series H44H, H44W, H44Y y H44X.

Utiliza una presión de flujo media para abrir el disco y se cierra automáticamente cuando el flujo se detiene o se invierte, evitando el reflujo. Se usa ampliamente para proteger bombas, compresores, calderas y sistemas de tuberías contra flujo inverso, golpes de ariete y pérdida de presión.

P2: ¿Cuáles son las clasificaciones de presión GB PN comunes?

Las clasificaciones GB PN representan la presión nominal de las válvulas. Los niveles de presión comunes a temperatura normal incluyen:

PN10:1,0 MPa, adecuado para sistemas de suministro de agua, drenaje y protección contra incendios.

PN16:1,6 MPa, el grado más utilizado para agua industrial y tuberías en general.

PN25:2,5 MPa, adecuado para sistemas de proceso y agua a alta presión.

PN40:4,0 MPa, utilizado para aplicaciones químicas, térmicas, de aceite y de vapor.

PN64/PN100:6,4 MPa/10,0 MPa, utilizado para sistemas industriales y de centrales eléctricas de alta presión.

Las aplicaciones de alta temperatura requieren verificación de la presión de acuerdo con la curva nominal de presión-temperatura.

P3: ¿Qué significan H44H, H44W, H44Y y H44X?

H44H:Diseño de sello duro, adecuado para vapor, aceite a alta temperatura y agua a alta presión.

H44W:Estructura de sellado de acero inoxidable, adecuada para agua limpia y medios corrosivos en general.

H44Y:Sellado duro de aleación de estelita, que ofrece resistencia al desgaste y a altas temperaturas para las industrias energética y petroquímica.

H44X:Diseño de sello blando de goma sin fugas, adecuado para sistemas de suministro de agua y protección contra incendios.

P4: ¿Dónde se utilizan habitualmente las válvulas de retención oscilantes estándar GB?

Se aplican ampliamente en:

• Tuberías de salida de bombas y estaciones de bombeo.
• Sistemas municipales de abastecimiento de agua y aguas residuales.
• Oleoductos, térmicos y de vapor.
• Tuberías industriales con partículas o impurezas.
• Sistemas de proceso de media y alta presión

P5: ¿Se pueden mezclar los estándares GB PN y ANSI Class?

No. Los estándares GB PN y ANSI Class tienen diferentes dimensiones de brida, patrones de pernos, espesores y clasificaciones de presión. Mezclarlos puede causar problemas de instalación, fallas en el sellado y riesgos de seguridad.

Los sistemas de tuberías GB deben utilizar válvulas y componentes estándar GB que coincidan.
