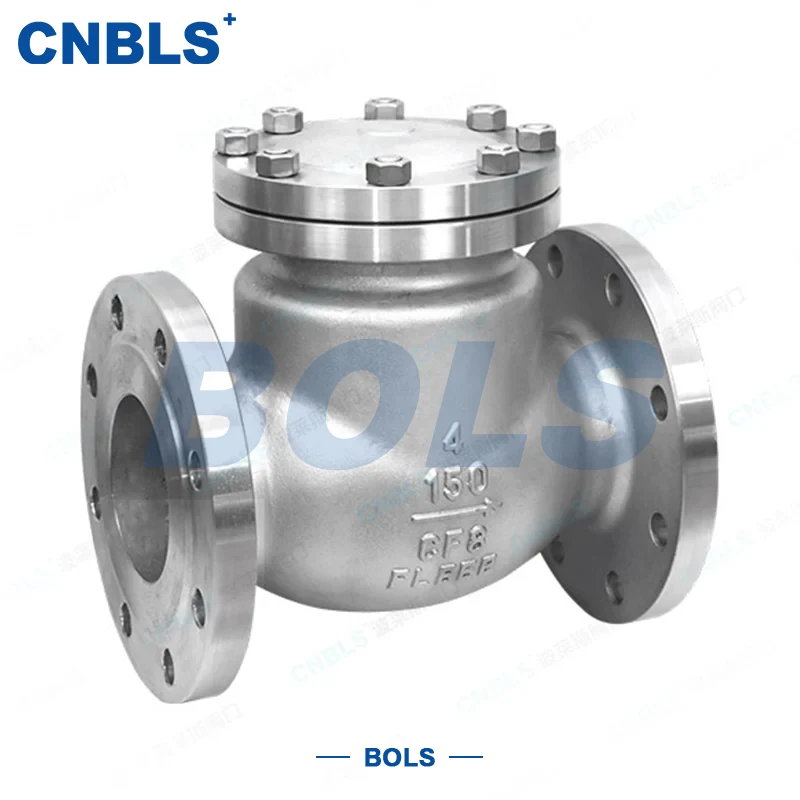

Válvulas de retención con brida oscilante de acero inoxidable ANSI

Las válvulas de retención con brida oscilante de acero inoxidable ANSI son válvulas de cierre automático diseñadas y fabricadas estrictamente según los estándares ANSI/ASME. Combinan la resistencia a la corrosión del acero inoxidable con las ventajas de la estructura tipo oscilante, que consta principalmente de cuerpo, capó, disco oscilante, mecanismo de bisagra y extremos con bridas de acero inoxidable.

El principio de funcionamiento es simple y confiable: durante el flujo hacia adelante, la presión media hace girar el disco alrededor de la bisagra para abrirlo, asegurando un flujo suave. En caso de reflujo, el disco se cierra automáticamente bajo su propio peso y presión inversa, evitando herméticamente el reflujo y protegiendo el sistema de tuberías y el equipo aguas abajo.

Con conexiones bridadas firmes y fáciles de mantener y una excelente resistencia a la corrosión, estas válvulas se utilizan ampliamente en sistemas de tuberías ANSI para las industrias petroquímica, de gas natural, alimentaria y farmacéutica, de tratamiento de agua y de centrales eléctricas. Son especialmente ideales para aplicaciones de presión media-baja a media-alta que requieren prevención automática de contraflujo, alto sellado y resistencia a la corrosión. Con cumplimiento y practicidad, las válvulas de retención con brida oscilante de acero inoxidable ANSI se han convertido en componentes clave que garantizan el flujo unidireccional en sistemas de tuberías ANSI.

Parámetros técnicos básicos

Ventajas principales del producto

Cumple con el estándar ANSI, gran adaptabilidad

Diseñado y fabricado estrictamente de acuerdo con ANSI/ASME, API y otros estándares americanos. Se puede aplicar directamente a varios sistemas de tuberías ANSI sin modificaciones adicionales, lo que reduce los costos de adquisición e instalación. Las válvulas de retención de brida oscilante de acero inoxidable ANSI son componentes clave para la prevención de reflujo en tuberías ANSI.

Totalmente de acero inoxidable, resistente a la corrosión y duradero.

Adopta acero inoxidable ANSI como F304/CF8, F316/CF8M, con excelente resistencia a la corrosión, altas temperaturas y desgaste. Garantiza un funcionamiento estable a largo plazo en medios ácidos, clorados y otros medios corrosivos, lo que reduce la frecuencia de reemplazo y el costo de mantenimiento.

Estructura oscilante, alta eficiencia de flujo.

El diseño de disco simple/doble/multidisco se adapta a diferentes diámetros. Paso de flujo suave, baja resistencia y funcionamiento sensible. La respuesta de cierre tan rápida como 0,5 s bloquea rápidamente el reflujo, protegiendo eficazmente las bombas, compresores y equipos aguas abajo contra golpes de ariete.

Sellado fiable, amplia gama de aplicaciones

Sello duro para condiciones de alta temperatura, carga de partículas y alto desgaste; Sello suave para temperatura media-baja y medios limpios. La conexión bridada firme cumple con API 598 Clase IV con cero fugas visibles, adecuada para condiciones de presión baja a media-alta.

Sin disco externo, fácil operación

Se abre y cierra automáticamente mediante presión media y gravedad del disco, no se requiere energía adicional. Estructura simple, rendimiento estable, menor inversión en equipos y consumo de energía.

Materiales y estructura de los componentes

(Destaque la calidad, garantice un rendimiento estable)

Materiales de los componentes centrales

(Cumple con ANSI, calidad controlable)

● Cuerpo/bonete: ASTM A182 F304/F316 (forjado), ASTM A351 CF8/CF8M (fundido), ambos cumplen con los estándares de materiales ANSI para diferentes condiciones corrosivas.

● Disco: Mismo material que el cuerpo + revestimiento de aleación de estelita (ASTM A417 para sello duro), o acero inoxidable + anillo de sello blando de PTFE (sello blando), equilibrando sellado y durabilidad.

● Mecanismo de bisagra: acero inoxidable 316 forjado; Eje de bisagra fabricado en acero inoxidable endurecido por precipitación 17 4PH (ASTM A193 630), que mejora enormemente la resistencia al desgaste y la resistencia para evitar atascos.

● Sellos: Anillo de aleación de Inconel para alta temperatura; Caucho de PTFE/perfluoroéter para medios limpios a temperatura media-baja; Junta enrollada en espiral 316L (ANSI B16.20) para sellado de bridas.

● Pernos/Tuercas: ASTM A193 B8/B8M (pernos de acero inoxidable), ASTM A194 8/8M (tuercas coincidentes), cumplen con los estándares de fijación de alta presión ANSI, coinciden con el material del cuerpo para una resistencia constante a la corrosión.

Características estructurales

(Diseño científico para condiciones ANSI)

Estructura tipo columpio con opciones flexibles de disco simple/doble/multidisco según el diámetro. Oblea con bridas/estructura unitaria para diferentes necesidades de instalación. Bisagra externa para fácil mantenimiento. El diseño de flujo directo garantiza baja resistencia y operación sensible. Con estructura científica, las válvulas de retención con brida oscilante de acero inoxidable ANSI brindan practicidad y estabilidad para diversas aplicaciones de tuberías ANSI.

Estándares de diseño y fabricación

Directrices de selección

Coincide con precisión con la clase de presión ANSI

Clase 150 (PN20) para baja presión; Class300 (PN50) para media presión; Class600 (PN100) para presión media-alta. Haga coincidir estrictamente la clase de tubería para evitar sobrepresión. Las válvulas de retención con brida oscilante de acero inoxidable ANSI deben seleccionarse en consecuencia para un funcionamiento seguro.

Seleccione la estructura del disco por diámetro.

Diámetro pequeño (NPS 1/2"~2"): tipo oscilante de disco único, baja resistencia, acción sensible. Diámetro grande (NPS 3" y superior): disco doble/multidisco, reduce la vibración y el riesgo de golpe de ariete.

Elija el tipo de sellado según las condiciones de trabajo

Alta temperatura (>200 ℃), partículas o alto desgaste → sello duro metálico (recubrimiento de estelita). Temperatura media-baja (≤200 ℃), medio limpio → sello blando (PTFE/perfluoroéter) para fugas cercanas a cero.

Haga coincidir el material con corrosión media

Medios generales no corrosivos → 304 (F304/CF8). Medios clorados, ácidos o corrosivos → 316 (F316/CF8M). Corrosión severa → actualice a acero inoxidable especial para una vida útil más larga.

Coincide con la especificación de brida ANSI

Confirme que el tipo de revestimiento (RF/RJ) y el grado del material coincidan completamente con las bridas de la tubería para evitar fallas en el sellado.

Operación y mantenimiento

(Extienda la vida útil, garantice un funcionamiento estable)

Notas de instalación

● Antes de la instalación: verifique que la clase, el material, el diámetro y el revestimiento de la brida coincidan con el sistema ANSI. Compruebe si hay daños en el cuerpo, el disco y la bisagra. Pruebe manualmente el movimiento del disco para comprobar que funciona sin problemas.

● Instale según la flecha de dirección del flujo para garantizar que el flujo directo abra el disco. La instalación inversa está estrictamente prohibida.

● Reserve suficiente espacio en el lado del disco para una apertura completa, evite la obstrucción por tuberías o paredes.

Mantenimiento de rutina

● Inspeccionar periódicamente los sellos de bridas y bonetes; Vuelva a apretar los pernos o reemplace las juntas si se producen fugas.

● Desmonte periódicamente para limpiar los residuos internos y aplique grasa para altas temperaturas en el eje de la bisagra para evitar atascos.

● Para aplicaciones de alto flujo o de gran tamaño, instale supresores de golpes de ariete aguas abajo. Cierre las válvulas aguas arriba lentamente para reducir el impacto.

Reiniciar después de un apagado prolongado

Antes de reiniciar: verifique manualmente el movimiento del disco, inspeccione el interior en busca de obstrucciones o daños en el sello. Abra el medio lentamente y aumente gradualmente la presión y el flujo para evitar atascos o fallas en el sello.

Campos de aplicación

Con cumplimiento de ANSI, resistencia a la corrosión, sellado confiable y operación sensible, las válvulas de retención de brida oscilante de acero inoxidable ANSI se usan ampliamente en sistemas de tuberías ANSI para:

● Petroquímico: medios corrosivos como fluidos químicos, aceites ácidos, ácidos y álcalis, presión baja a media-alta.

● Gas natural: tuberías de gas natural y GLP, fuerte resistencia a la corrosión, prevención confiable de reflujo.

● Alimentos y productos farmacéuticos: tuberías medianas limpias, sellado de alta precisión, grado higiénico.

● Tratamiento de aguas: sistemas de tratamiento de aguas cloradas, aguas residuales y medios corrosivos.

● Industria energética: sistemas auxiliares de centrales eléctricas y tuberías de vapor, resistentes a altas temperaturas y al desgaste.
