Válvulas de retención oscilantes con brida ANSI

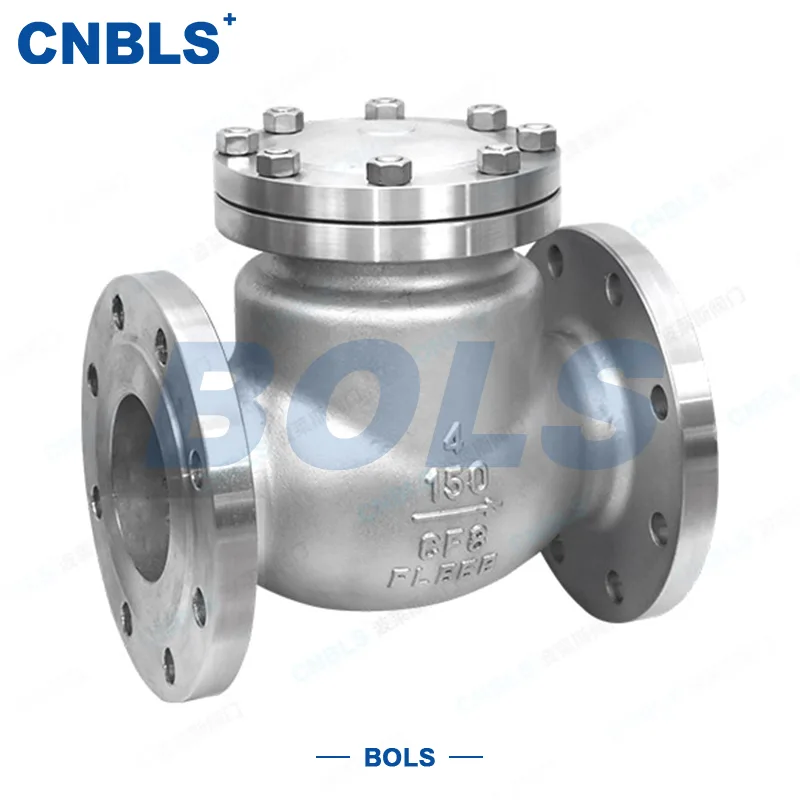

Las válvulas de retención de giro con brida ANSI (Marca: Bolaisi, Serie de modelos: H44W/Y-150LB/300LB/600LB/900LB) son válvulas unidireccionales totalmente automáticas sin dispositivos de accionamiento externos, diseñadas para brindar protección antirreflujo confiable para sistemas de tuberías de fluidos industriales. Fabricada con acero inoxidable de alta calidad, la válvula es compatible con agua, aceite, vapor y diversos medios industriales, y puede funcionar de manera estable durante mucho tiempo en condiciones de presión normales. Con baja resistencia al flujo, alto rendimiento de sellado y gran compatibilidad, sirve como una válvula básica esencial para garantizar la seguridad de las tuberías y el funcionamiento estable del proceso.

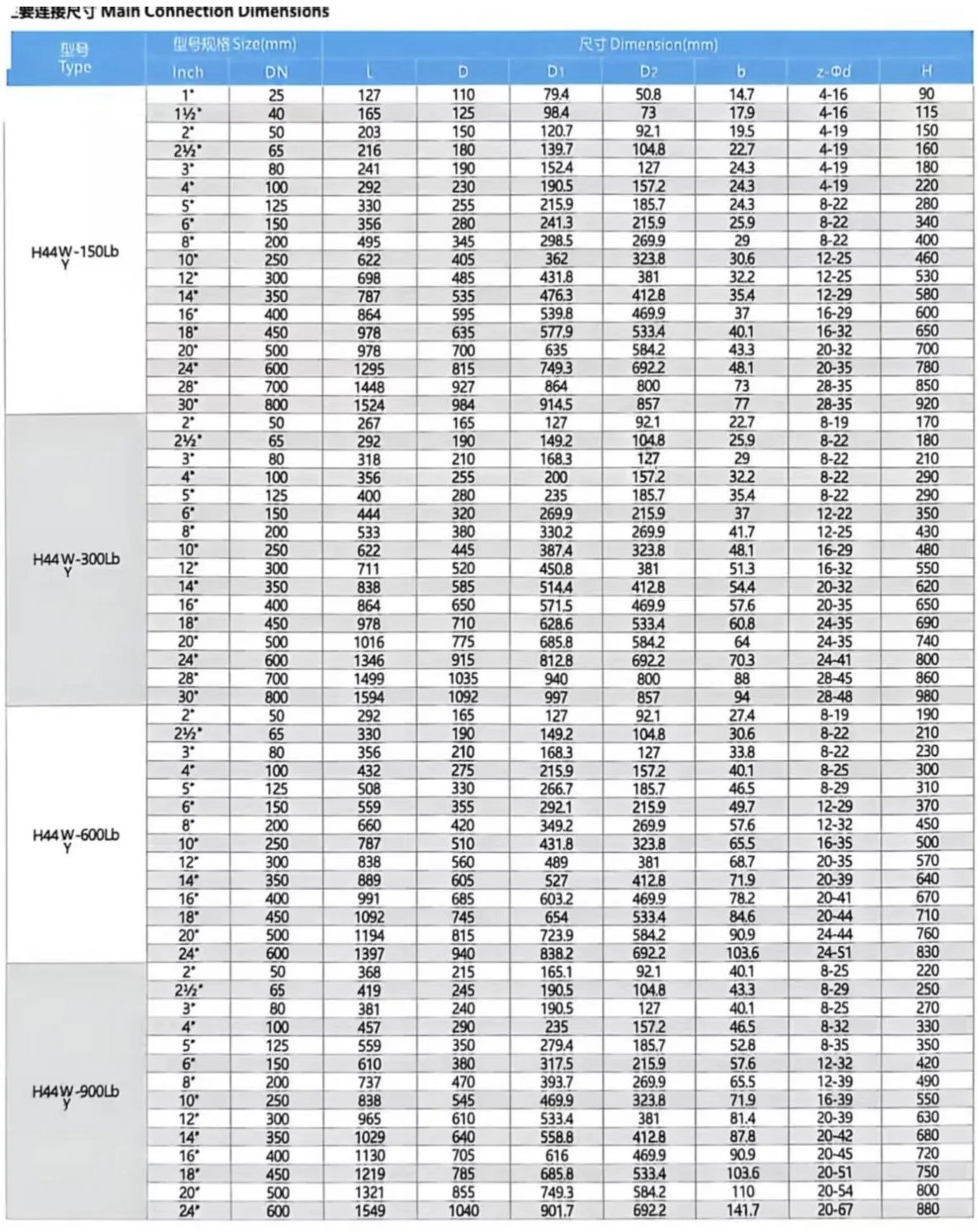

Parámetros técnicos básicos

Diseño estructural y ventajas de rendimiento central

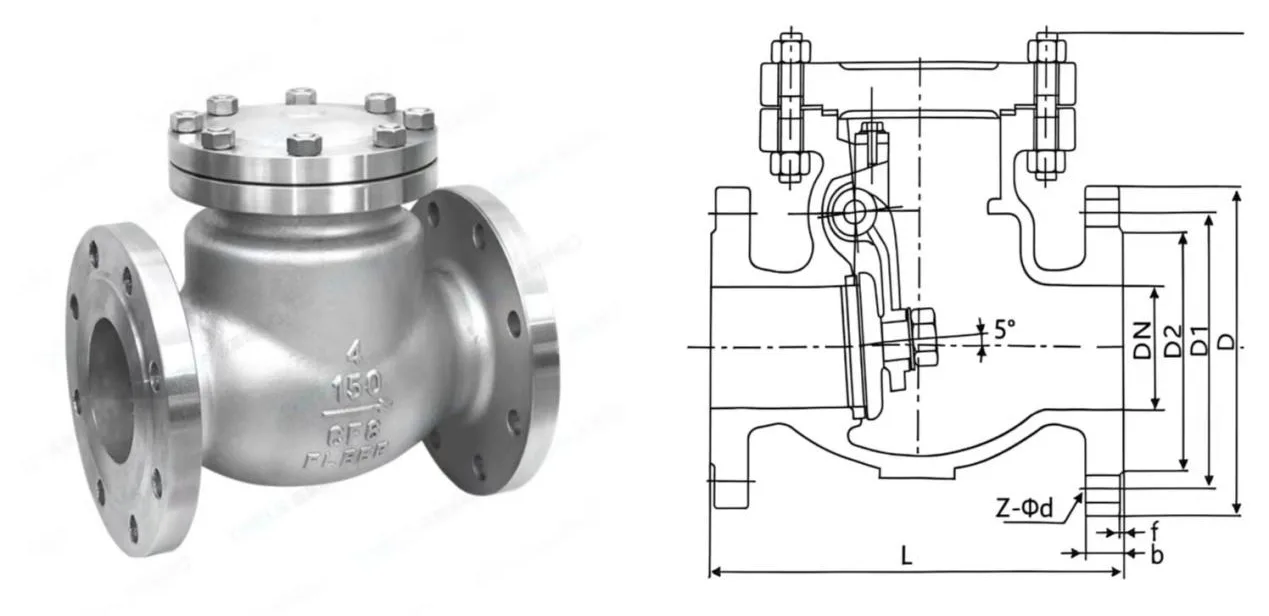

La válvula de retención oscilante con brida ANSI adopta una estructura de disco giratorio único optimizada con precisión, que consta de un cuerpo de válvula de alta resistencia, un capó sellado, un asiento de válvula inclinado, un disco giratorio, un balancín de transmisión y un eje de pasador completamente integrado. El disco de la válvula gira suavemente para abrirse y cerrarse alrededor del eje de la bisagra, y el diseño general equilibra la eficiencia operativa y la confiabilidad de la seguridad.

Ventajas clave de rendimiento

Resistencia al flujo ultrabaja y alta eficiencia de transmisión

Al adoptar un canal de flujo directo y un diseño optimizado del campo de flujo con asiento de válvula inclinado, se reduce en gran medida la turbulencia del fluido y la pérdida de presión local. Con una resistencia mínima durante el flujo directo del medio, garantiza una alta eficiencia de transmisión por tubería y un menor consumo de energía para una operación a largo plazo.

Diseño a prueba de fugas y alto factor de seguridad

Equipada con una estructura de eje de pasador totalmente incorporada, elimina por completo los puntos de fuga causados ​​por los vástagos de válvula extendidos en comparación con las válvulas tradicionales con bisagras externas. Es muy adecuado para medios volátiles, inflamables y explosivos, como aceite y vapor, eliminando los riesgos medioambientales y de seguridad derivados de las fugas del medio.

Instalación flexible y gran compatibilidad

Admite la instalación de tuberías horizontales y verticales sin requisitos de montaje personalizados, adaptándose a diseños complejos de tuberías industriales. La gama de paso total cubre DN15 a DN800, con un diseño estructuralmente reforzado para condiciones de gran diámetro. Garantiza una apertura y cierre suaves sin atascos, lo que ofrece una compatibilidad superior con respecto a válvulas similares.

Sellado estable y respuesta rápida

El diseño de sellado completamente adherido entre el disco y el asiento de la válvula forma una fuerza de compresión dual a través de la presión media y el peso propio del disco para un cierre sin fugas. La estructura oscilante ofrece una respuesta rápida, cortando la tubería instantáneamente una vez que se produce el reflujo para bloquear completamente el fluido inverso.

Sin unidad externa y bajo costo de operación y mantenimiento

Apertura y cierre totalmente automáticos impulsados ​​por diferencia de presión media y peso propio del disco. No se requiere alimentación externa, suministro de aire o sistema de control, sin intervención manual. La estructura optimizada garantiza una baja tasa de fallas, lo que reduce en gran medida los costos de instalación, puesta en servicio y mantenimiento a largo plazo en el sitio.

Principio de funcionamiento

La apertura y el cierre de las válvulas de retención oscilantes con brida ANSI están completamente impulsadas por la diferencia de presión del medio de la tubería y el peso propio del disco, y no requieren energía externa ni operación manual. El proceso de trabajo se divide en apertura directa y cierre inverso:

Apertura hacia adelante y transporte fluido

Cuando el medio fluye hacia adelante desde la entrada y la presión de entrada excede la contrapresión de salida, el empuje del fluido hacia adelante levanta el disco de la válvula. El disco gira alrededor del eje del pasador incorporado a través del balancín, separándose completamente del asiento de la válvula para abrir el canal de flujo. El medio pasa sin obstrucciones con una pérdida de presión mínima, sin afectar la eficiencia normal de transmisión de la tubería.

Apagado automático y protección antirreflujo

En caso de parada de la bomba, alivio de presión aguas arriba, cambios repentinos de presión en la tubería y otras condiciones de trabajo, la contrapresión de salida excederá rápidamente la presión de entrada. La fuerza combinada de la presión media inversa y el peso propio del disco hace que el disco gire hacia atrás y presione firmemente contra el asiento de la válvula, cortando instantáneamente el canal de flujo y bloqueando el reflujo. Básicamente, evita la contaminación cruzada de materiales, el desorden del proceso, la contaminación del medio y el desequilibrio de presión, y protege los equipos centrales aguas arriba, como bombas y compresores, contra daños por impacto inverso.

Escenarios de aplicación y estándares de cumplimiento

Con un excelente rendimiento antirreflujo, amplia adaptabilidad a las condiciones de trabajo y confiabilidad operativa a largo plazo, las válvulas de retención oscilantes con brida ANSI se utilizan ampliamente en sistemas de fluidos industriales centrales:

● Unidades de producción petroquímica

● Tuberías de transmisión de petróleo y gas de larga distancia

● Unidades de refinación y procesamiento químico.

● Tratamiento de agua industrial y sistemas de circulación de agua.

● Redes de tuberías de calefacción por vapor y transmisión de energía térmica.

En las condiciones de trabajo anteriores, la válvula resuelve eficazmente los problemas de reflujo de las tuberías y elimina los riesgos de producción, incluida la mezcla de materiales, el desorden del proceso, la contaminación del medio y el desequilibrio de presión, actuando como un componente de protección de seguridad indispensable para los sistemas de tuberías industriales.

Estándares de cumplimiento y control de calidad

Esta serie está diseñada y fabricada estrictamente de acuerdo con las especificaciones ANSI (Instituto Nacional Estadounidense de Estándares). Las dimensiones de la brida cumplen con ANSI B16.5, el diseño de la válvula y las clasificaciones de presión-temperatura cumplen con ANSI B16.34, y también cumple con los requisitos relevantes de la industria API para aplicaciones de petróleo y gas. Cada válvula se somete a estrictas pruebas de resistencia hidrostática e inspección del rendimiento del sellado antes de la entrega, cumpliendo plenamente con los estándares industriales y las demandas de operación in situ para un servicio estable a largo plazo en entornos industriales hostiles.
