¿Cómo mantiene la válvula de bola un sellado hermético en condiciones de alta temperatura?

Dentro de una refinería petroquímica, vapor sobrecalentado a 540°C corre a través de kilómetros de tuberías. En una planta de energía solar concentrada, sal fundida a 600°C fluye a través de intercambiadores de calor. Estas condiciones extremas exigen válvulas que puedan mantener un sello hermético a pesar de las inmensas tensiones térmicas. La válvula de bola, una válvula industrial muy utilizada, se enfrenta a un desafío fundamental a estas temperaturas: los materiales de la bola y del asiento se expanden a diferentes velocidades. Si el sistema de sellado no puede acomodar esta expansión diferencial, la válvula tendrá fugas, lo que provocará riesgos de seguridad, pérdida de producto y costosos tiempos de inactividad. Sin embargo, las válvulas de bola para altas temperaturas habitualmente logran un cierre hermético incluso a temperaturas superiores a 500 °C. ¿Cómo es esto posible?

Este artículo explora los principios de ingeniería y los materiales avanzados que permitenVálvula de bolapara mantener un sellado hermético en condiciones de alta temperatura. La solución radica en una combinación sofisticada de selección de materiales del asiento (desde polímeros avanzados hasta aleaciones metálicas), una geometría de diseño del asiento que compensa la expansión térmica, una cuidadosa combinación de materiales entre la bola y el asiento y el uso de barreras térmicas para proteger los componentes críticos. Además, la selección de sellos de vástago adecuados, la aplicación de principios de diseño a prueba de incendios y el uso de resortes de compensación térmica contribuyen a la integridad del sellado de la válvula de bola para altas temperaturas. Este artículo analizará estos mecanismos y brindará una comprensión integral de cómo se pueden diseñar válvulas de bola para que funcionen de manera confiable en algunas de las condiciones más extremas que se encuentran en la industria moderna.

Tabla de contenido

• 1. ¿Qué es una válvula de bola y cómo funciona?
• 2. ¿Qué desafíos presenta la alta temperatura para el sellado de válvulas de bola?
• 3. ¿Cómo influye la selección del material del asiento en el sellado a alta temperatura?
• 4. ¿Qué diseños de asientos compensan la expansión térmica?
• 5. ¿Cómo mantienen la carga y la precarga del resorte la fuerza de sellado a temperatura?
• 6. ¿Qué papel desempeñan los sellos del vástago y el diseño a prueba de incendios?
• 7. Preguntas frecuentes (FAQ)
• 8. Conclusión

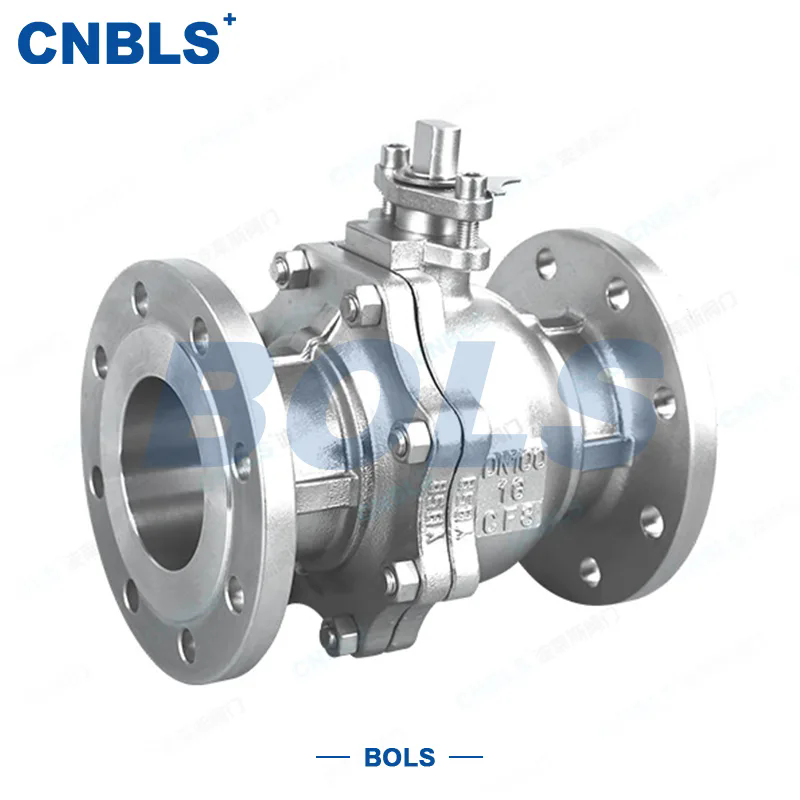

1. ¿Qué es una válvula de bola y cómo funciona?

Antes de profundizar en los detalles del sellado a alta temperatura, es importante comprender el diseño fundamental de la válvula de bola. Una válvula de bola es una válvula de un cuarto de vuelta que utiliza una bola hueca pivotante para controlar el flujo de fluido. La bola tiene un orificio (o puerto) cilíndrico en su centro. Cuando la manija se gira a la posición abierta, el orificio se alinea con la trayectoria del flujo, permitiendo que pase el fluido. Cuando la manija se gira 90 grados, la bola gira de modo que el orificio quede perpendicular a la trayectoria del flujo, bloqueando el flujo. El sello se logra presionando la bola contra dos asientos, generalmente ubicados en los lados aguas arriba y aguas abajo de la válvula.

Los componentes clave de una válvula de bola son:

• Cuerpo:La carcasa exterior de la válvula, que alberga los componentes internos y se conecta a la tubería.
• Pelota:El elemento esférico giratorio que controla el flujo.
• Asientos:Los elementos de sellado que presionan contra la bola para evitar fugas.
• Provenir:El eje que conecta la bola al actuador o mango.
• Sellos de vástago:Los sellos que evitan fugas alrededor del vástago.
• Actuador/Mango:El mecanismo utilizado para hacer girar la bola.

Las válvulas de bola son conocidas por su confiabilidad, facilidad de operación y excelente rendimiento de sellado. Están disponibles en una amplia gama de configuraciones, desde simples válvulas de encendido/apagado hasta sofisticadas válvulas de control con bolas con muesca en V para aplicaciones de estrangulación. EnVálvula Co., Ltd de Zhejiang Bolaisi., fabricamos válvulas de bola para una variedad de industrias, incluidas las de petróleo y gas, petroquímica, generación de energía y procesamiento químico.

2. ¿Qué desafíos presenta la alta temperatura para el sellado de válvulas de bola?

A medida que aumentan las temperaturas, las dimensiones físicas de los componentes de la válvula de bola cambian. La pelota, los asientos y el cuerpo se expanden, pero no al mismo ritmo. El coeficiente de expansión térmica (CTE) del material del asiento suele ser diferente del de los materiales de la bola y del cuerpo. Esta expansión diferencial puede tener varios efectos perjudiciales sobre el rendimiento del sellado. En primer lugar, si el asiento se expande más que la bola, puede sobrecomprimirse, lo que provoca un desgaste excesivo, un par elevado y un posible agarrotamiento. En segundo lugar, si el asiento se expande menos que la bola, la presión de sellado puede caer, provocando fugas. En tercer lugar, el material polimérico del asiento puede degradarse a altas temperaturas, perdiendo su resiliencia y capacidad de sellado.

Además de los cambios dimensionales, las altas temperaturas pueden afectar las propiedades mecánicas de los materiales. La dureza y el módulo elástico de los metales disminuyen a temperaturas elevadas, lo que puede afectar la presión de contacto y la capacidad del asiento para mantener un sello. La estabilidad térmica de los materiales del asiento también es un factor crítico. El asiento debe poder mantener su forma y rendimiento a la temperatura de funcionamiento. Esta es la razón por la que la selección del material de asiento adecuado es una decisión de ingeniería crucial para las válvulas de bola de alta temperatura. Comprender estos desafíos es el primer paso en el diseño de una válvula de bola que pueda mantener un sello hermético en condiciones de alta temperatura.

Imagine una válvula de bola instalada en una línea de vapor que funciona a 400 °C. El cuerpo de la válvula y la bola están fabricados en acero inoxidable (CTE ≈ 17 x 10⁻⁶/°C). El asiento está fabricado de PTFE reforzado (CTE ≈ 100 x 10⁻⁶/°C). La diferencia significativa en CTE significa que el asiento de PTFE se expandirá mucho más que la bola de acero a la misma temperatura. Sin un diseño que se adapte a esta expansión, el asiento ejercería una presión excesiva sobre la pelota, lo que podría provocar que se atasque. Por el contrario, si el material del asiento no se expandiera lo suficiente, se perdería la presión de sellado, provocando una fuga. Por lo tanto, un diseño típico de válvula de bola para alta temperatura debe equilibrar estas fuerzas en competencia para garantizar un sellado confiable. En Zhejiang Bolaisi Valve Co., Ltd., nuestras válvulas de bola están diseñadas con un profundo conocimiento de esta dinámica térmica, lo que garantiza un rendimiento confiable en los entornos de alta temperatura más exigentes.

3. ¿Cómo influye la selección del material del asiento en el sellado a alta temperatura?

La selección del material del asiento es quizás la decisión más importante al diseñar una válvula de bola para aplicaciones de alta temperatura. El asiento debe mantener su capacidad de sellado a la temperatura de funcionamiento, resistir el ataque químico y exhibir suficiente resistencia mecánica para soportar la presión de funcionamiento. También debe poder acomodar la expansión diferencial entre la bola y el asiento sin causar fricción excesiva o fugas. Para aplicaciones de alta temperatura, los materiales de los asientos se pueden clasificar ampliamente en tres grupos: materiales a base de polímeros, a base de metal y compuestos. Cada categoría ofrece un conjunto distinto de propiedades y es adecuada para rangos de temperatura específicos.

Los materiales de asiento a base de polímeros, como el PTFE y sus variantes reforzadas, se utilizan ampliamente en válvulas de bola para temperaturas de hasta aproximadamente 200 °C a 260 °C. El PTFE modificado (por ejemplo, con rellenos de fibra de vidrio, fibra de carbono o bronce) ofrece propiedades mecánicas y resistencia al desgaste mejoradas. Sin embargo, el PTFE tiene un coeficiente de expansión térmica relativamente alto, lo que puede ser un problema a temperaturas más altas. Para temperaturas superiores a 260°C, los materiales poliméricos generalmente no son adecuados debido a la degradación térmica. En estos casos se requieren válvulas de bola con asiento metálico.

Las válvulas de bola con asiento de metal utilizan un sello de metal con metal, generalmente con un revestimiento duro en las superficies de la bola y del asiento. Los materiales comunes de los asientos incluyen acero inoxidable, estelita, inconel y otras aleaciones de alta temperatura. El asiento y la bola están traslapados hasta obtener un acabado muy suave para crear un sello hermético. Los sellos metal con metal ofrecen una excelente resistencia a altas temperaturas y son adecuados para aplicaciones de hasta 600 °C y más. Sin embargo, son más caros y es posible que no sean completamente herméticos. Se puede agregar un sello blando (elastomérico o PTFE) para mejorar el rendimiento del asiento. La siguiente tabla proporciona una comparación de materiales de asientos comunes y sus capacidades de temperatura.

La elección del material del asiento debe basarse en un análisis cuidadoso de la temperatura de funcionamiento, la presión, la química del fluido y la tasa de fuga requerida. Para aplicaciones de alta temperatura de hasta 260 °C, una válvula de bola con asiento reforzado de PTFE o PEEK es una solución rentable. Para temperaturas de hasta 600 °C y superiores, la única opción viable es una válvula de bola con asiento metálico. En Zhejiang Bolaisi Valve Co., Ltd., ofrecemos una variedad de opciones de materiales de asientos para satisfacer las necesidades específicas de nuestros clientes. Nuestro equipo de ingeniería puede ayudarlo a seleccionar el material de asiento óptimo para su aplicación.

4. ¿Qué diseños de asientos compensan la expansión térmica?

Más allá de la selección del material, el diseño mecánico del asiento es fundamental para mantener un sellado hermético a altas temperaturas. Se han desarrollado varios diseños de asientos innovadores para compensar los efectos de la expansión térmica. Un enfoque común es el uso de un diseño de asiento con "leva" o "leva". En este diseño, el asiento está montado de manera que se mueva de manera controlada, normalmente en una ranura de leva o en un bolsillo en forma de cuña. A medida que la temperatura aumenta y la bola y el asiento se expanden, el asiento se ve obligado a moverse hacia la bola, manteniendo la presión de contacto. Esta acción accionada por resorte asegura que el asiento siga la expansión de la bola, compensando la expansión diferencial entre el asiento y el cuerpo.

Otro diseño avanzado es el concepto de "asiento flotante". En una válvula de bola con asiento flotante, los asientos no están fijados rígidamente al cuerpo. En cambio, tienen un resorte y se les permite moverse axialmente. Esto permite que el asiento se ajuste a los cambios de temperatura y presión, manteniendo una fuerza de sellado constante. Un diseño de asiento flotante también proporciona compensación por el desgaste durante la vida útil de la válvula. A medida que el asiento se desgasta, la fuerza del resorte mantiene la presión de sellado. Este es un diseño ampliamente adoptado para válvulas de bola de alto rendimiento, incluidas las utilizadas en aplicaciones de alta temperatura. La siguiente tabla resume los diferentes diseños de asientos y sus mecanismos de compensación térmica.

Además del diseño del asiento, el acabado superficial de la bola y del asiento es fundamental para el sellado. Una superficie lisa y pulida (Ra 0,2-0,4 µm) minimiza la ruta de fuga y reduce la fricción. Para las válvulas de bola con asiento metálico, a menudo se utiliza un acabado superficial traslapado para lograr un sello hermético. En Zhejiang Bolaisi Valve Co., Ltd., empleamos procesos de lapeado y mecanizado de precisión para garantizar que nuestros asientos de válvula de bola cumplan con los requisitos más exigentes. Nuestras válvulas de bola están diseñadas con geometrías de asiento y acabados superficiales avanzados para brindar un sellado confiable y a largo plazo en aplicaciones de alta temperatura.

5. ¿Cómo mantienen la carga y la precarga del resorte la fuerza de sellado a temperatura?

La carga del resorte es un elemento de diseño crítico que compensa los efectos de la expansión térmica y el desgaste. En un diseño de asiento con resorte, un resorte (o un conjunto de resortes) presiona el asiento contra la bola, manteniendo una precarga controlada. Esta precarga garantiza que la fuerza de sellado se mantenga incluso si la bola y el asiento se expanden o contraen. Sin una precarga, la presión de sellado caería a medida que el asiento se desgasta o los componentes se expanden, lo que provocaría fugas. Los asientos con resorte son particularmente importantes para aplicaciones de alta temperatura donde la expansión diferencial es significativa.

La fuerza del resorte debe calcularse cuidadosamente para garantizar que proporcione suficiente presión de sellado sin causar fricción o desgaste excesivos. La fuerza del resorte también debe equilibrarse con la presión del fluido del proceso, que tiende a alejar el asiento de la bola. El diseño del resorte debe ser lo suficientemente robusto para soportar las altas temperaturas y las cargas cíclicas que pueda experimentar la válvula. Normalmente, los resortes están hechos de aleaciones de alta temperatura como Inconel o acero inoxidable 17-7 PH para evitar la relajación a altas temperaturas.

La fuerza de precarga se puede ajustar durante el proceso de fabricación para lograr la presión de sellado óptima. Se trata de un equilibrio delicado: demasiada precarga provocará una fricción excesiva, lo que requerirá un par de funcionamiento más elevado y un mayor desgaste. Una precarga demasiado pequeña provocará fugas. La experiencia de nuestra fábrica en el diseño y fabricación de válvulas de bola ha dado como resultado precargas optimizadas que garantizan un sellado hermético con un torque de operación mínimo. La precarga también se selecciona para compensar la carga del asiento sobre la bola, asegurando que el material del asiento no se esfuerce demasiado. Una válvula de bola correctamente precargada mantendrá su rendimiento de sellado durante toda la vida útil de la válvula, incluso bajo ciclos de alta temperatura.

La siguiente tabla proporciona un resumen de las consideraciones clave para el diseño de asiento con resorte en válvulas de bola para altas temperaturas.

6. ¿Qué papel desempeñan los sellos del vástago y el diseño a prueba de incendios?

Si bien el sello de bola y asiento es el principal elemento de sellado de una válvula de bola, el sello del vástago es igualmente importante para evitar fugas. El vástago penetra el cuerpo de la válvula para conectar la bola al actuador. Esta penetración crea una ruta potencial de fuga. Para aplicaciones de alta temperatura, el sello del vástago debe diseñarse para soportar las mismas altas temperaturas que el asiento. Una solución común es el uso de una junta de vástago multicapa, compuesta por varios anillos de sellado con diferentes funciones. Un sello primario (por ejemplo, un anillo de grafito o PTFE) proporciona el sello principal, mientras que un sello secundario (por ejemplo, un anillo de metal o fibra) proporciona protección de respaldo.

El diseño del sello del vástago también debe tener en cuenta la expansión y contracción del vástago y el cuerpo. Un diseño típico utiliza un sello de vástago con carga dinámica, donde un resorte o una arandela Belleville proporciona una precarga constante en el sello del vástago. Esta precarga garantiza que el sello permanezca hermético incluso cuando los componentes se mueven debido a la expansión térmica. El sello del vástago también protege la válvula de la contaminación externa, como el polvo y la humedad. Para válvulas de bola a prueba de incendios, el sello del vástago está diseñado para mantener la integridad del sellado incluso en caso de incendio. Por lo general, esto implica un sello de vástago hecho de un material que no se quema ni se funde, como el grafito, y un sello de respaldo de metal con metal.

Una válvula de bola a prueba de incendios está diseñada para cumplir con los requisitos de las normas API 607 ​​o ISO 10497. Estas normas exigen que la válvula mantenga un sello hermético incluso después de haber sido expuesta a un incendio. El diseño a prueba de incendios incorpora características que garantizan que la válvula permanezca sellada incluso si el asiento primario o los sellos del vástago resultan dañados por el fuego. Esto incluye el uso de asientos de metal con metal, un sello de vástago secundario y un diseño de cuerpo robusto que pueda soportar el choque térmico. Muchos de nuestros clientes en la industria del petróleo y el gas requieren válvulas de bola a prueba de incendios para sus aplicaciones críticas. En Zhejiang Bolaisi Valve Co., Ltd., fabricamos válvulas de bola a prueba de incendios que cumplen con los estándares de seguridad más estrictos. Nuestras válvulas de bola están diseñadas y probadas para garantizar que mantengan la integridad del sellado incluso en las condiciones más extremas.

La siguiente tabla describe las características clave de un diseño de válvula de bola a prueba de incendios.

7. Preguntas frecuentes (FAQ)

Pregunta 1: ¿Cuál es la temperatura máxima que puede soportar una válvula de bola estándar?

Respuesta: Una válvula de bola estándar con asiento de PTFE puede soportar temperaturas de hasta aproximadamente 200 °C (392 °F). A temperaturas superiores a ésta, el asiento de PTFE comenzará a ablandarse y perderá su capacidad de sellado. Para temperaturas de hasta 260 °C (500 °F), se requiere un asiento de PTFE o PEEK reforzado. Para temperaturas superiores a 260°C, es necesaria una válvula de bola con asiento metálico. Nuestra fábrica en Zhejiang Bolaisi Valve Co., Ltd. ofrece válvulas de bola certificadas para operaciones a alta temperatura.

Pregunta 2: ¿Cómo afecta el coeficiente de expansión térmica al sellado de la válvula de bola?

Respuesta: El coeficiente de expansión térmica (CTE) determina cuánto se expande un material cuando se calienta. Si el CTE del material del asiento difiere significativamente del de los materiales de la bola y del cuerpo, el asiento puede sobrecomprimirse o perder presión de sellado. Por ejemplo, el PTFE tiene un CTE alto, lo que puede hacer que se expanda y ejerza una presión excesiva sobre la bola, lo que provoca un torque o agarrotamiento elevado. Las válvulas de bola con asiento metálico están diseñadas con materiales de bajo CTE para minimizar este efecto. El diseño adecuado del asiento y la selección de materiales pueden mitigar estos efectos.

Pregunta 3: ¿Cuáles son las ventajas de una válvula de bola con asiento metálico sobre una válvula de bola con asiento blando?

Respuesta: Una válvula de bola con asiento metálico ofrece varias ventajas sobre una válvula de bola con asiento blando, particularmente en aplicaciones de alta temperatura. Los asientos de metal pueden soportar temperaturas de hasta 600°C y más, mientras que los asientos blandos están limitados a 200-260°C. Los asientos metálicos también ofrecen una mejor resistencia a la abrasión, la erosión y el ataque químico, lo que los hace adecuados para aplicaciones exigentes como servicio de lodos o servicio de vapor. Sin embargo, la válvula de bola con asiento metálico puede tener un costo mayor y es posible que no logre el mismo cierre hermético que la válvula de bola con asiento blando. La elección depende de los requisitos específicos de la aplicación.

Pregunta 4: ¿Cómo afecta el diseño a prueba de incendios al rendimiento de sellado de una válvula de bola?

Respuesta: El diseño a prueba de incendios garantiza que una válvula de bola mantenga la integridad del sellado incluso en caso de incendio. El diseño generalmente incluye un asiento primario de metal con metal, un sello secundario de vástago de grafito o metal y una construcción de cuerpo robusta que puede soportar choques térmicos. El diseño a prueba de incendios no compromete el desempeño de la válvula en condiciones normales de operación; Proporciona una capa adicional de seguridad para aplicaciones críticas. Nuestras válvulas de bola están disponibles con diseños a prueba de incendios que cumplen con las normas API 607 ​​e ISO 10497.

Pregunta 5: ¿Qué mantenimiento se recomienda para las válvulas de bola de alta temperatura?

Respuesta: Las válvulas de bola para altas temperaturas requieren un mantenimiento regular para garantizar la confiabilidad a largo plazo. Esto incluye la lubricación periódica del vástago y la bola, la inspección del asiento y la bola en busca de desgaste y la verificación del torque requerido para operar la válvula. En aplicaciones de alta temperatura, el material del asiento puede degradarse con el tiempo, por lo que es esencial una inspección periódica. En el caso de las válvulas de bola con asiento metálico, las superficies traslapadas pueden dañarse, por lo que es posible que sea necesario volver a traslapar la válvula o reemplazar los asientos. Nuestra fábrica recomienda un programa de mantenimiento basado en las condiciones de operación específicas y las recomendaciones del fabricante. Para aplicaciones críticas, un programa de monitoreo de condición puede ayudar a detectar signos tempranos de desgaste o daño.

8. Conclusión

Mantener un sellado hermético en condiciones de alta temperatura es un desafío de ingeniería complejo que requiere una comprensión sofisticada del comportamiento del material, el diseño mecánico y la dinámica térmica. Una válvula de bola que pueda soportar altas temperaturas debe diseñarse prestando especial atención a la selección del material del asiento, el diseño del asiento, la carga del resorte, el sellado del vástago y las características a prueba de incendios. La elección del material del asiento determina la capacidad máxima de temperatura de la válvula, mientras que el diseño del asiento garantiza que se mantenga la presión de sellado a pesar de la expansión diferencial. La carga y la precarga del resorte son esenciales para mantener la fuerza de sellado durante la vida útil de la válvula, y los sellos del vástago evitan fugas en la penetración del vástago. El diseño a prueba de incendios proporciona una capa adicional de protección en caso de incendio.
