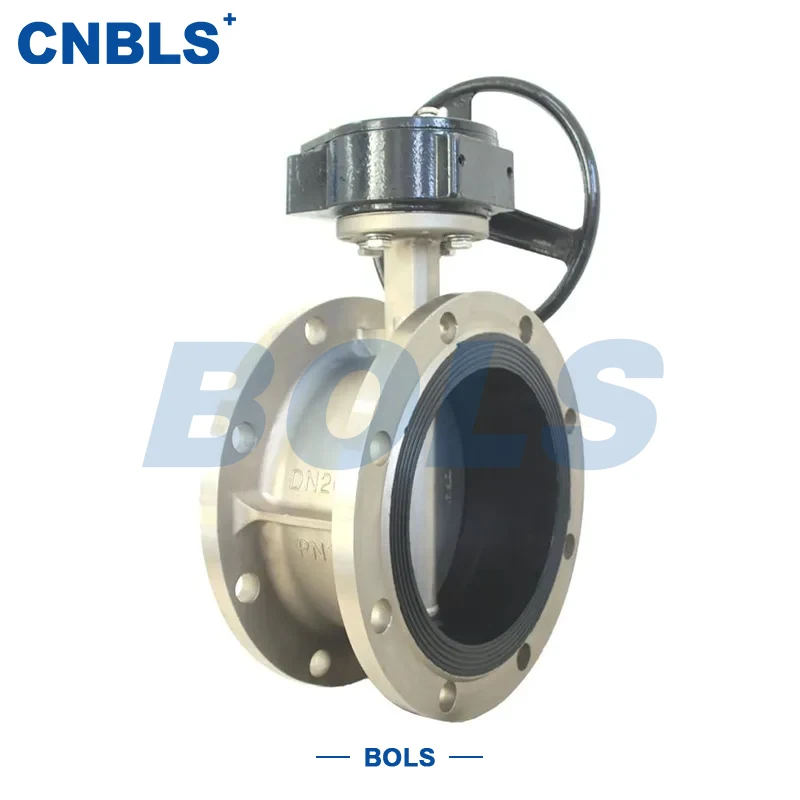

Válvulas de mariposa de ventilación de alto rendimiento

Las válvulas de mariposa de ventilación de alto rendimiento están especialmente diseñadas para sistemas de ventilación industrial y eliminación de polvo que funcionan en condiciones de baja presión y gran diámetro. El cuerpo de la válvula y los componentes principales que soportan presión están fabricados con materiales de acero inoxidable como SS304, SS316, SS304L y SS316L, lo que garantiza un rendimiento estable en entornos de gases corrosivos, aire cargado de polvo y gases de combustión de alta temperatura.

Esta serie adopta una estructura de válvula de mariposa concéntrica (línea central) con conexiones bridadas y diseño de sellado para ventilación (tipo W). Se enfoca en cumplir con los requisitos de gran capacidad de flujo, baja resistencia y apertura y cierre confiables en tuberías de ventilación.

Los dos modelos comparten la misma estructura de válvula y concepto de sellado, siendo la principal diferencia el tipo de actuador:

D641W: Válvula de mariposa de ventilación neumática, accionada por un actuador de aire.

D941W: Válvula de mariposa de ventilación eléctrica, accionada por actuador eléctrico.

La válvula de mariposa de ventilación de acero inoxidable se usa ampliamente en proyectos de metalurgia, generación de energía, procesamiento químico, materiales de construcción, minería y protección ambiental.

Estructura y principio de funcionamiento

Diseño de estructura concéntrica

Las válvulas de mariposa de ventilación de alto rendimiento adoptan una estructura concéntrica donde el centro del disco coincide con el centro del vástago. Durante el funcionamiento, el disco gira alrededor del eje del vástago:

Estructura simple con menos componentes.

Ruta de flujo suave y baja resistencia al flujo de aire.

Par de funcionamiento bajo, adecuado para sistemas de ventilación de gran diámetro

Esta estructura ofrece buena estabilidad y rentabilidad para aplicaciones de ventilación de alto flujo y baja presión.

Conexión bridada

El cuerpo de la válvula cuenta con bridas integrales en ambos extremos, lo que permite el atornillado directo a bridas de tuberías de ventilación estándar:

Posicionamiento preciso de la instalación

Distribución uniforme de tensiones

Fácil mantenimiento y reemplazo

Los estándares de bridas comunes incluyen GB/T 9113 y ANSI B16.5.

Características clave

Construcción completa de acero inoxidable.

Los componentes principales como el cuerpo, el disco y el vástago están fabricados en acero inoxidable, proporcionando:

Excelente resistencia a la corrosión y oxidación.

Idoneidad para gases que contienen azufre y cloro

Estabilidad estructural bajo condiciones de ventilación de alta temperatura.

Diseño de sellado para servicio de ventilación (tipo W)

La válvula está equipada con una estructura de sellado diseñada específicamente para servicios de ventilación:

Sellado opcional de metal con metal o sellado compuesto (FKM + acero inoxidable)

Fiabilidad de sellado equilibrada y resistencia al desgaste

Tasa de fuga que cumple con los estándares de válvulas de mariposa de ventilación JB/T 8692

Diseño de gran diámetro y baja resistencia

Con diámetros nominales que van desde DN100 a DN2000, la válvula mantiene:

Baja pérdida de presión a través de la válvula.

Rendimiento estable de apertura y cierre

Idoneidad para sistemas con gran flujo de aire y baja presión de funcionamiento

Actuación amigable con la automatización

Tanto las opciones de accionamiento neumático como eléctrico permiten una fácil integración en sistemas de control automatizados, lo que hace que las válvulas de mariposa de ventilación de alto rendimiento sean adecuadas para aplicaciones de control centralizado y remoto.

Comparación de actuadores

Parámetros técnicos

Especificación de materiales

Aplicaciones

Ventilación de gases de combustión a alta temperatura en metalurgia

Sistemas de ventilación y desulfuración de calderas en centrales eléctricas.

Sistemas de recolección y escape de polvo en industrias químicas y de materiales de construcción.

Proyectos de ventilación de minas y protección ambiental.

Plantas industriales y sistemas de tratamiento de aire de grandes edificios.

En estas aplicaciones, la válvula de mariposa de ventilación de acero inoxidable se utiliza principalmente para cerrar el flujo de aire, regular el flujo y controlar la dirección del flujo del sistema.

Directrices de selección

Seleccione el grado de acero inoxidable adecuado según la corrosividad del gas.

Haga coincidir las clasificaciones de presión y temperatura con las condiciones de diseño del sistema

Preste atención a la resistencia del cuerpo para aplicaciones de gran diámetro

Elija accionamiento neumático o eléctrico según los requisitos de control del sitio

Operación y mantenimiento

Limpie el polvo de las superficies de sellado con regularidad para evitar la acumulación.

Aplicar calentamiento gradual durante el arranque a alta temperatura

Garantizar una presión de suministro de aire estable para válvulas neumáticas.

Inspeccione periódicamente la lubricación del actuador y las conexiones eléctricas.

Resumen del producto

La válvula mariposa de ventilación de acero inoxidable D641W / D941W presenta una estructura concéntrica, construcción de acero inoxidable y un diseño de sellado para ventilación. Con opciones flexibles de accionamiento neumático o eléctrico, esta válvula de mariposa de ventilación de acero inoxidable proporciona un rendimiento confiable para sistemas de ventilación industrial que requieren operación estable y compatibilidad con automatización.
