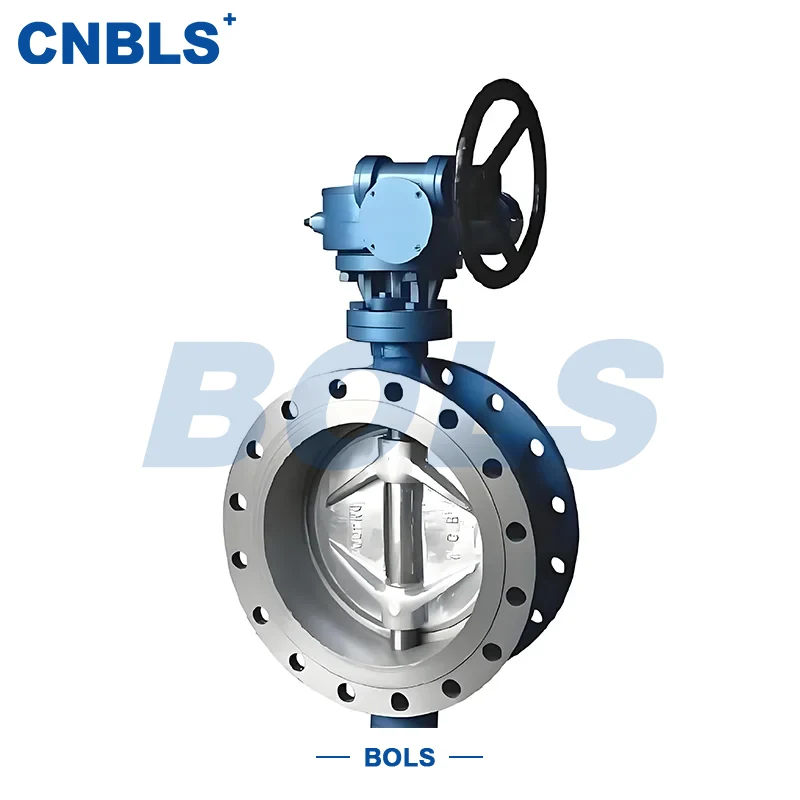

Válvulas de mariposa de sellado duro de metal con bridas eléctricas de acero inoxidable

Las válvulas de mariposa de sello duro de metal con bridas eléctricas de acero inoxidable son una válvula de mariposa industrial que presenta una estructura de triple compensación, accionamiento de actuador eléctrico y conexión de brida. Su cuerpo de válvula y sus componentes clave que soportan presión están fabricados de acero inoxidable 304, 316, 304L, 316L o acero inoxidable dúplex, con un diseño de sello duro de metal a metal.

Accionada por actuadores eléctricos que reciben señales de control, la válvula impulsa el vástago para girar el disco, lo que permite la operación de encendido y apagado remoto o la regulación continua de los medios en las tuberías. La estructura de triple compensación reduce eficazmente la fricción en la superficie de sellado, manteniendo un rendimiento de sellado estable incluso en condiciones de alta temperatura, alta presión y medios que contienen partículas.

Esta válvula de mariposa eléctrica de sello duro con bridas de acero inoxidable equilibra la resistencia a la corrosión, la resistencia al desgaste y la durabilidad estructural, lo que la hace ideal para sistemas industriales que requieren alta automatización y operan en condiciones difíciles.

Estructura y principio de funcionamiento

1.Diseño de estructura de triple compensación

La serie D943H adopta una estructura clásica de válvula de mariposa de triple compensación:

Primer desplazamiento: el eje del vástago está desplazado del centro del cuerpo de la válvula.

Segundo desplazamiento: el eje del vástago está desplazado del centro de la superficie de sellado.

Tercer desplazamiento: el par de sellado forma una estructura de cono inclinado.

Este diseño permite que el disco se desenganche del asiento de la válvula en la etapa inicial de apertura y cierre, evitando rayar la superficie de sellado, reduciendo efectivamente el desgaste y extendiendo la vida útil.

2.Modo de accionamiento eléctrico

La válvula está equipada con un actuador eléctrico, disponible en dos tipos:

● Tipo On-Off (control de dos posiciones)

● Tipo de regulación (control proporcional con señal de 4–20 mA)

El actuador convierte señales eléctricas en torque mecánico, impulsando el movimiento coordinado del vástago y el disco para lograr acciones de regulación o encendido estables y repetibles.

3. Características clave

Estructura de soporte de presión totalmente de acero inoxidable

El cuerpo de la válvula, las bridas y los componentes principales que soportan presión están integralmente fundidos o forjados en acero inoxidable y ofrecen:

● Excelente resistencia a la corrosión

● Resistencia estable a altas temperaturas

● Compatibilidad con medios ácidos, alcalinos, que contienen cloruro o azufre

Diseño de sello duro de metal

El par de sellado metal con metal se puede recubrir opcionalmente con estelita o una aleación a base de níquel, y presenta:

● No se ablanda ni envejece en condiciones de alta temperatura.

● Adaptabilidad a aperturas/cierres frecuentes y medios que contienen partículas

● Cumplimiento de los requisitos de clasificación de fugas API 609 Clase V

Conexión de brida

Adopta una conexión de brida estándar, que cumple con los estándares nacionales o americanos, lo que facilita la instalación y el mantenimiento y es adecuado para sistemas de tuberías de diámetro mediano a grande.

Compatibilidad con sistemas de automatización

Estas válvulas de mariposa de sello duro de metal con bridas eléctricas de acero inoxidable se pueden integrar directamente en DCS, PLC y otros sistemas de control, admitiendo control remoto y retroalimentación de estado, y son adecuadas para escenarios de operación continua y control centralizado.

Parámetros técnicos

Especificación de materiales

Cuerpo de válvula

Disco de válvula

Vástago y asiento de válvula

● Potencia: A182 F304 / F316 / F51

● Asiento de válvula: acero inoxidable, estelita o aleación a base de níquel.

Aplicaciones

Estas válvulas de mariposa de sellado duro de metal con bridas eléctricas de acero inoxidable se utilizan ampliamente en los siguientes campos:

● Plantas petroquímicas

● Sistemas de energía y calefacción.

● Tuberías metalúrgicas y de gases de combustión de alta temperatura.

● Sistemas químicos de carbón y gas de síntesis.

● Redes de tuberías de calefacción municipal y vapor industrial.

Los medios típicos incluyen vapor a alta temperatura, vapor sobrecalentado, gases de combustión cargados de polvo, productos derivados del petróleo, medios químicos corrosivos y agua a alta temperatura.

Directrices de selección

Selección de materiales

Elija acero inoxidable 304, 316 o dúplex según su corrosividad y temperatura medias. Para condiciones que contienen partículas, opte por discos con soldadura superpuesta de aleación dura.

Coincidencia de presión y par

Para aplicaciones de gran diámetro o alta presión, equipe la válvula con un actuador eléctrico de alto par para garantizar una apertura y cierre confiables.

Confirmación del modo de control

Seleccione el tipo on-off para tareas simples de apertura/cierre; Elija el tipo de regulación para las necesidades de regulación de flujo o presión.

Uniformidad estándar de brida

Asegúrese de que la brida de la válvula coincida completamente con la brida de la tubería en términos de clase de presión y tipo de superficie de sellado.

Breve operación y mantenimiento

● Inspeccione el cuerpo de la válvula, las bridas, el actuador y el cableado de señales antes de la puesta en servicio.

● Para aplicaciones de alta temperatura, caliente lentamente para evitar un choque térmico.

● Verifique periódicamente el rendimiento del sellado y el estado operativo del actuador.

● En caso de fugas o atascos, realice el mantenimiento sólo después de que el sistema esté despresurizado.

Resumen técnico

Combinando una estructura de triple compensación, un diseño de soporte de presión totalmente de acero inoxidable y tecnología de sellado duro de metal, este producto ofrece un funcionamiento estable en condiciones de alta temperatura, alta presión y medios complejos. Las válvulas de mariposa de sello duro de metal con bridas eléctricas de acero inoxidable son adecuadas para sistemas de tuberías industriales con requisitos estrictos de confiabilidad, automatización y vida útil.
