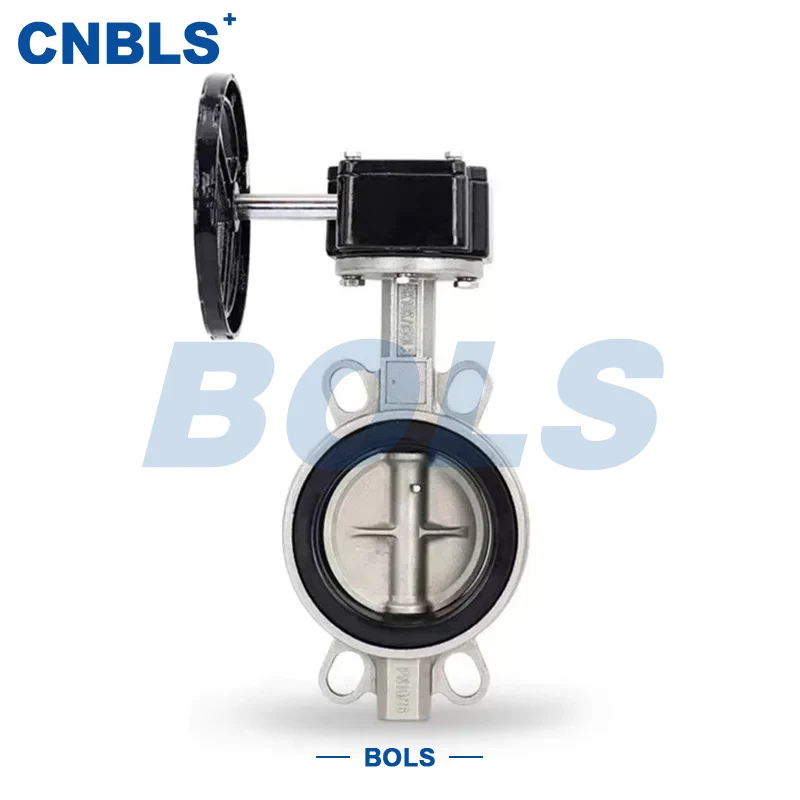

Válvulas de mariposa de red de tuberías de acero inoxidable

Las válvulas de mariposa para redes de tuberías de acero inoxidable son una válvula de control de uso general diseñada específicamente para diversos sistemas de tuberías de transmisión de fluidos. El cuerpo de la válvula y los componentes de sellado y cojinete de presión de la llave están hechos de materiales de acero inoxidable (acero inoxidable dúplex 304, 316, 304L, 316L, 2205, etc.). La válvula hace que el vástago gire a través de un actuador, lo que permite que el disco se abra, cierre o regule dentro del cuerpo de la válvula, logrando así el cierre y el control del flujo de los medios en la red de tuberías.

Con una estructura compacta y una alta tasa de utilización del diámetro interior, esta válvula ofrece pasajes de flujo sin obstrucciones y baja pérdida de presión en estado abierto, lo que la hace ideal para instalación en sistemas de tuberías con limitaciones de espacio o tuberías densas. El material de acero inoxidable proporciona una excelente resistencia a la corrosión, a la oxidación y a la erosión del medio, lo que garantiza un funcionamiento estable a largo plazo en medios complejos y entornos hostiles.

Las válvulas de mariposa para redes de tuberías de acero inoxidable se utilizan ampliamente en sistemas de tuberías como suministro y drenaje de agua municipal, agua de circulación industrial, productos petroquímicos, alimentos y productos farmacéuticos, y tratamiento ambiental. Es particularmente adecuado para escenarios de ingeniería con altos requisitos de limpieza del medio, resistencia a la corrosión y confiabilidad operativa.

Estructura y características de trabajo

1. Configuración de la estructura del cuerpo de la válvula

Según la clase de presión y las condiciones operativas de la red de tuberías, las válvulas de mariposa para redes de tuberías de acero inoxidable se pueden configurar con varios tipos estructurales:

● Estructura tipo línea central: El centro de rotación del disco coincide con la línea central del cuerpo de la válvula. Presenta una estructura simple y baja resistencia al flujo, adecuado para redes de tuberías de baja presión y gran flujo.

● Estructura de tipo de desplazamiento: incluye diseños de desplazamiento simple, doble y triple. El par de sellado se desengancha rápidamente durante la apertura y el cierre, lo que es adecuado para condiciones de trabajo de presión media-alta, apertura/cierre de alta frecuencia o alta temperatura.

El cuerpo de la válvula generalmente se fabrica mediante procesos de fundición de precisión o soldadura para garantizar la resistencia general y la estabilidad dimensional. El disco y el vástago adoptan una conexión rígida para garantizar una transmisión confiable.

2. Diseño de la estructura de sellado

Para adaptarse a los requisitos de diferentes medios de tubería y condiciones de trabajo, la válvula puede equiparse con los siguientes tipos de sellado:

● Estructura de sello blando: Compuesta de EPDM o caucho fluorado con un esqueleto de acero inoxidable, adecuada para medios de baja presión, limpios o de grado higiénico.

● Estructura metálica de sellado duro: Superficies de sellado metálicas de acero inoxidable o soldadura superpuesta de aleación de estelita, adecuadas para medios corrosivos, que contienen partículas o que contienen alta temperatura y presión.

Una configuración de sellado razonable garantiza el rendimiento del sellado al tiempo que reduce el desgaste durante la apertura y el cierre y extiende la vida útil de la válvula.

3. Métodos de conducción y control

La válvula puede equiparse de manera flexible con actuadores según el modo de control de la red de tuberías:

● Accionamiento manual: Adecuado para redes de tuberías de pequeño diámetro, baja presión o controladas manualmente.

● Accionamiento neumático: Adecuado para sistemas de control automatizado in situ y apertura/cierre de alta frecuencia.

● Accionamiento Eléctrico: Adecuado para control remoto, gestión centralizada o redes de tuberías que requieran una regulación precisa del caudal.

Características clave del producto

● Estructura totalmente de acero inoxidable con resistencia estable a la corrosión y a la erosión.

● Múltiples tipos estructurales disponibles para adaptarse a redes de tuberías con diferentes presiones y condiciones de trabajo.

● Pasajes de flujo sin obstrucciones y baja resistencia de apertura/cierre, lo que ayuda a reducir el consumo de energía de la red de tuberías.

● Múltiples métodos de conexión con gran adaptabilidad de instalación

● Modos de conducción flexibles, compatibles con sistemas de control automatizados

● Estructura de mantenimiento clara para una cómoda inspección y revisión diaria.

En sistemas complejos de redes de tuberías, las válvulas de mariposa para redes de tuberías de acero inoxidable pueden equilibrar la estabilidad operativa y la conveniencia del mantenimiento al tiempo que garantizan la confiabilidad del sellado.

Aplicaciones típicas

Parámetros técnicos

Configuración del material de componentes de acero inoxidable

Directrices de selección

Al seleccionar las válvulas de mariposa para redes de tuberías de acero inoxidable, concéntrese en los siguientes factores clave:

1.Características del medio: Elija el grado de acero inoxidable y el tipo de sellado adecuados según la corrosividad y el contenido de partículas.

2.Presión y temperatura: para redes de tuberías de alta presión y alta temperatura, priorice las estructuras desplazadas y los sellos duros metálicos.

3.Método de conexión: seleccione el tipo de oblea para escenarios con espacio limitado; Elija tipo brida o tipo soldado para condiciones de trabajo de gran diámetro o propensas a vibraciones.

4.Requisitos de control: La necesidad de control remoto o regulación automática determina la configuración del actuador.

5.Especificaciones de la Industria: Las industrias municipal, alimentaria y farmacéutica deben cumplir con las normas de higiene y materiales correspondientes.

Resumen del valor de la aplicación

A través de la optimización estructural y la configuración del material, las válvulas de mariposa para redes de tuberías de acero inoxidable logran un funcionamiento estable en redes de tuberías multimedia y de múltiples condiciones. Al tiempo que garantiza el rendimiento del sellado, reduce eficazmente la resistencia del sistema y los costos de mantenimiento, lo que lo hace adecuado para proyectos de ingeniería de redes de tuberías de operación continua a largo plazo.

En sistemas de tuberías que requieren un equilibrio entre resistencia a la corrosión, confiabilidad operativa y compatibilidad del sistema, las válvulas de mariposa para redes de tuberías de acero inoxidable ofrecen un rendimiento estable y predecible.
