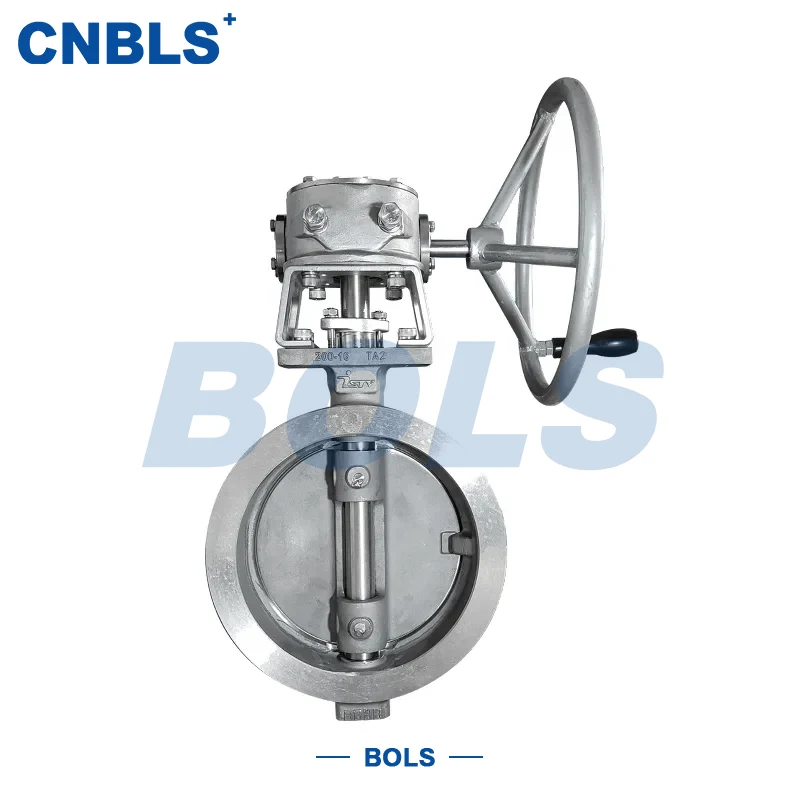

Válvulas de mariposa manuales de sello duro de metal tipo brida de acero inoxidable

Las válvulas de mariposa manuales de sello duro metálico tipo brida de acero inoxidable son válvulas de control y cierre adecuadas para condiciones industriales adversas. Construido principalmente con acero inoxidable para componentes que soportan presión y entran en contacto con el medio, presenta un diseño de triple compensación y una estructura metálica de sellado duro. La válvula se opera manualmente para girar el disco, lo que proporciona un cierre y estrangulamiento confiables del medio de la tubería. Su estructura probada y su distribución de fuerza optimizada garantizan un rendimiento estable en entornos corrosivos, de alta temperatura y alta presión. En los mercados internacionales, este producto se conoce comúnmente como válvula de mariposa manual de sello duro metálico tipo brida de acero inoxidable y se usa ampliamente en sistemas petroquímicos, energéticos y metalúrgicos.

Características estructurales y principio de funcionamiento.

Las válvulas de mariposa manuales de sello duro metálico tipo brida de acero inoxidable adoptan un diseño clásico de triple desplazamiento, que permite que el disco se desenganche gradualmente del asiento durante la apertura y el cierre, lo que reduce significativamente la fricción y el desgaste. El sello duro de metal está hecho de acero inoxidable o materiales de aleación, y la cara de sellado se puede reforzar con soldadura superpuesta de estelita o aleación a base de níquel para mantener un excelente rendimiento de sellado incluso en condiciones de alta temperatura y alta presión. La cara del extremo de la brida está mecanizada según los estándares GB o ANSI, lo que garantiza una buena alineación durante la instalación y facilita el mantenimiento in situ. Este tipo de válvulas de mariposa manuales de sello duro metálico tipo brida de acero inoxidable se opera mediante un volante o palanca, lo que ofrece una estructura sencilla y alta confiabilidad.

Características clave del producto

• La construcción totalmente de acero inoxidable proporciona una excelente resistencia a la corrosión y la oxidación.

• Diseño de sello metálico duro adecuado para alta temperatura, alta presión y medios abrasivos

• La estructura de triple compensación reduce el par de operación y extiende la vida útil

• La conexión de brida garantiza una instalación estable y compatibilidad con varios sistemas de tuberías

• La operación manual permite un mantenimiento simple y una operación controlada

Aplicaciones típicas

Las válvulas de mariposa manuales de sello duro de metal tipo brida de acero inoxidable se utilizan ampliamente en tuberías de media temperatura de alta temperatura en plantas petroquímicas, sistemas de vapor en la industria eléctrica, tuberías de gases de combustión y polvo en metalurgia y sistemas de medios corrosivos en las industrias de tratamiento de agua y fabricación de papel. En estos entornos exigentes, las válvulas de mariposa manuales con sello duro metálico tipo brida de acero inoxidable mantienen un funcionamiento estable a pesar de los frecuentes cambios de temperatura y las condiciones complejas de los medios.

Principales parámetros técnicos

• Diámetro nominal: DN50–DN600 (NPS 2"–24")

• Clasificación de presión: PN10/16/25/40, Clase 150/300/600

• Conexión: Brida (GB/T 9113 / ANSI B16.5 RF)

• Funcionamiento: Manual (volante/palanca)

• Rango de temperatura: -46 ℃ ～ 550 ℃

• Clase de fuga: Clase V (API 609)

• Estructura: Sello duro metálico de triple compensación

Configuración de materiales

El cuerpo y el disco de la válvula pueden estar hechos de acero inoxidable dúplex 304, 316, 304L, 316L o 2205 para cumplir con diferentes requisitos de resistencia a la corrosión. El vástago de la válvula suele estar hecho de acero inoxidable forjado o acero dúplex para lograr un equilibrio entre resistencia y dureza. El asiento y la cara de sellado se seleccionan según las condiciones de funcionamiento y pueden ser de acero inoxidable, estelita o una aleación a base de níquel para garantizar un sellado metálico confiable.

Recomendaciones de selección y uso

Al seleccionar una válvula, se deben considerar cuidadosamente factores como las propiedades del medio, la presión de diseño y la temperatura, y el estándar de la brida debe coincidir con el sistema de tuberías existente. Para aplicaciones de gran diámetro o alta presión, se debe evaluar el par de operación manual y puede ser necesario un mecanismo reductor de par. La instalación adecuada y el mantenimiento regular extenderán efectivamente la vida útil de las válvulas de mariposa manuales de sello duro metálico tipo brida de acero inoxidable.

Gestión de Mantenimiento y Operación

Se recomienda establecer registros completos de operación y mantenimiento e inspeccionar periódicamente las conexiones de bridas, prensaestopas y superficies de sellado. En entornos corrosivos o de alta temperatura, se deben implementar medidas mejoradas de lubricación y anticorrosión para garantizar un funcionamiento estable a largo plazo y proporcionar una protección confiable para la seguridad del sistema.
