¿Qué hace que las válvulas de bola sean la opción preferida para servicios de alta presión y alta temperatura?

En los entornos exigentes de refinación de petróleo, procesamiento químico y generación de energía, las válvulas deben funcionar de manera confiable en condiciones que degradarían rápidamente los equipos convencionales. En estas industrias son habituales presiones superiores a 100 bar y temperaturas superiores a 500°C. Entre los diversos tipos de válvulas disponibles, laVálvula de bolase ha convertido en la solución preferida para muchas de estas aplicaciones de alta presión y alta temperatura. Su operación simple de un cuarto de vuelta, su capacidad de sellado hermético y su diseño compacto brindan claras ventajas sobre las válvulas de compuerta, globo y tapón tradicionales en condiciones de servicio severas.

Este artículo proporciona un análisis técnico sistemático de la válvula de bola, examinando las características de diseño, la selección de materiales y los principios de ingeniería que la hacen adecuada para servicios de alta presión y alta temperatura. El análisis cubre los materiales de los asientos y los mecanismos de sellado, la construcción de la carrocería y la contención de presión, las estrategias de gestión térmica y los estándares de prueba que validan el rendimiento. La discusión se basa en consideraciones prácticas de ingeniería e incluye especificaciones detalladas, tablas comparativas y criterios de selección para ayudar a los ingenieros y profesionales de adquisiciones a tomar decisiones informadas.

Tabla de contenido

• 1. Principios de diseño y características operativas de válvulas de bola
• 2. Materiales de asiento y mecanismos de sellado para servicio a alta temperatura
• 3. Contención de presión y construcción del cuerpo
• 4. Gestión Térmica y Compensación de Expansión
• 5. Estándares de prueba y requisitos de calificación
• 6. Criterios de selección y consideraciones específicas de la aplicación
• 7. Preguntas frecuentes (FAQ)
• 8. Conclusión

1. Principios de diseño y características operativas de válvulas de bola

La válvula de bola es una válvula de cuarto de vuelta que utiliza una bola esférica con un orificio cilíndrico para controlar el flujo de fluido. El principio de funcionamiento es simple y robusto: al girar la bola 90 grados, se alinea el orificio con la trayectoria del flujo, lo que permite el flujo (posición abierta), o coloca el orificio perpendicular a la trayectoria del flujo, bloqueando el flujo (posición cerrada). El sellado se logra presionando la bola contra dos asientos anulares, ubicados en los lados aguas arriba y aguas abajo de la válvula. La fuerza de sellado la proporciona la presión del propio fluido (presión aguas arriba que presiona la bola contra el asiento aguas abajo) y, en muchos diseños, mediante asientos cargados por resorte que proporcionan precarga.

La válvula de bola ofrece varias ventajas inherentes para servicios de alta presión y alta temperatura:

• Sellado estanco a las burbujas:La geometría esférica de la bola proporciona una superficie de sellado de circunferencia completa que garantiza un cierre hermético, incluso a altas presiones.
• Operación de cuarto de vuelta:La rotación de 90 grados proporciona un funcionamiento rápido, esencial para el apagado de emergencia o el aislamiento rápido.
• Par bajo:Cuando la válvula está en la posición completamente abierta o completamente cerrada, la fuerza de sellado la proporciona principalmente el diferencial de presión.
• Diseño compacto:La válvula de bola requiere mucho menos espacio que otros tipos de válvulas, lo que reduce el espacio ocupado por la instalación.

El diseño característico de una Válvula de Bola incluye la bola, los asientos, el vástago y el cuerpo. La bola suele estar hecha de acero inoxidable y está pulida o revestida duramente. Los asientos se pueden fabricar con una variedad de materiales, incluidos polímeros (PTFE, PEEK) para temperaturas más bajas y aleaciones metálicas (Stellite, Inconel) para aplicaciones de alta temperatura. El vástago es la conexión entre el actuador y la bola y debe diseñarse para proporcionar un sello contra el fluido del proceso y al mismo tiempo permitir que la bola gire suavemente.

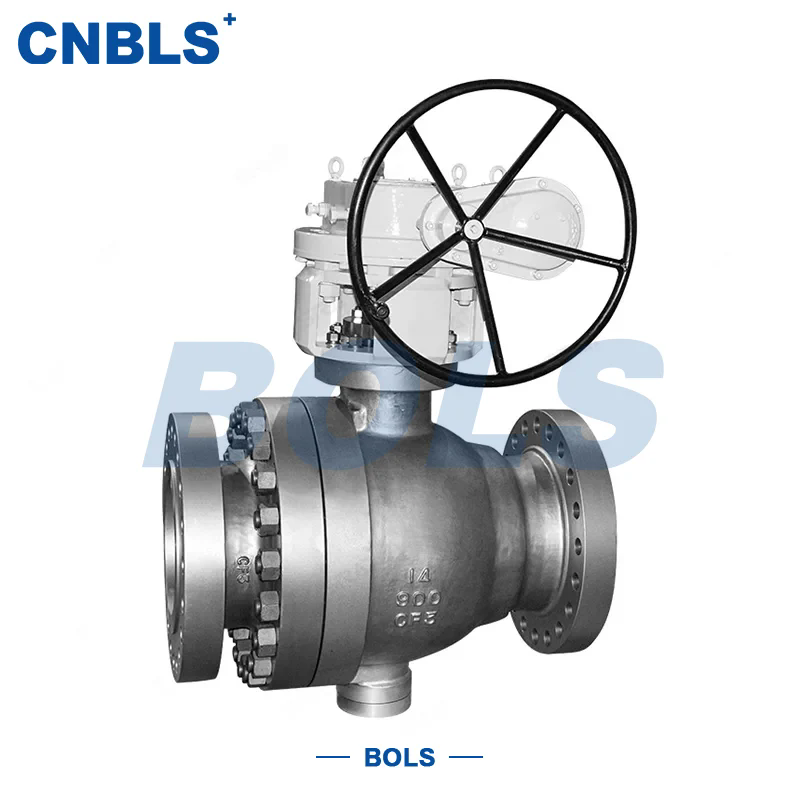

EnVálvula Co., Ltd. de Zhejiang Bolaisi., nuestros productos de válvulas de bola están diseñados para cumplir con los exigentes requisitos de los servicios de alta presión y alta temperatura. Nuestra metodología de diseño incorpora una combinación de componentes estandarizados, mecanizado de precisión y procedimientos de inspección rigurosos para garantizar una calidad y un rendimiento constantes. Los diseños de válvulas de bola que ofrecemos incluyen configuraciones de bola flotante y montadas en muñón, cada una seleccionada según los requisitos específicos de la aplicación. Las siguientes secciones proporcionan un análisis técnico detallado de los aspectos clave del diseño de válvulas de bola para servicios de alta presión y alta temperatura.

2. Materiales de asiento y mecanismos de sellado para servicio a alta temperatura

La selección de los materiales del asiento es la decisión más crítica en el diseño de una válvula de bola para servicio a alta temperatura. El asiento es el elemento de sellado principal y debe mantener su integridad y proporcionar un sello confiable a la temperatura de funcionamiento. A temperaturas superiores a 200 °C, la mayoría de los materiales poliméricos se vuelven inadecuados, lo que requiere el uso de válvulas de bola con asiento metálico o asientos compuestos de polímero y metal. Las válvulas de bola con asiento de metal utilizan un sello de metal con metal, generalmente con un revestimiento duro en las superficies de la bola y del asiento. Los materiales de revestimiento duro se seleccionan por su resistencia al desgaste y la corrosión, así como por su capacidad para formar un sello hermético.

Los materiales clave utilizados para los asientos de las válvulas de bola en servicios de alta temperatura se muestran en la siguiente tabla.

El mecanismo de sellado en una válvula de bola con asiento metálico es diferente al de una válvula de asiento blando. El sello se basa en la deformación de las superficies metálicas bajo presión, con la bola y el asiento traslapados hasta obtener un acabado muy suave. La fuerza de sellado suele ser mayor en una válvula con asiento metálico, lo que requiere un actuador más robusto. La tasa de fuga también puede ser mayor que la de una válvula de asiento blando, pero una válvula con asiento metálico puede proporcionar un sello que cumple con los requisitos de la mayoría de las aplicaciones industriales, incluidos los requisitos de cierre hermético de Clase VI (hermético a las burbujas) para válvulas de asiento blando y los mucho más estrictos de Clase V para válvulas con asiento metálico.

En algunas aplicaciones de alta temperatura, se utiliza un diseño de asiento que utiliza una combinación de un anillo de asiento metálico y un sello polimérico o de grafito. Este diseño se conoce como asiento "a prueba de incendios" o "blando/metal". El anillo metálico proporciona el sello primario, mientras que el sello blando proporciona un sello hermético a temperaturas más bajas. A temperaturas más altas, el sello blando puede degradarse, pero el anillo metálico seguirá proporcionando un sello, evitando fugas. En Zhejiang Bolaisi Valve Co., Ltd., nuestros productos de válvulas de bola están disponibles con una variedad de materiales y diseños de asiento, lo que permite a los clientes seleccionar la configuración óptima para sus requisitos específicos de temperatura y presión.

3. Contención de presión y construcción del cuerpo

El cuerpo de una válvula de bola debe estar diseñado para contener el fluido del proceso a la presión y temperatura requeridas. Para aplicaciones de alta presión, el cuerpo debe ser lo suficientemente fuerte como para soportar la presión interna sin deformación permanente ni fugas. El diseño del cuerpo también debe considerar las fuerzas generadas por la presión, como la expansión de la bola y los asientos, y las fuerzas que actúan sobre el vástago. El cuerpo generalmente se construye con acero fundido o forjado y el material específico se elige en función de la temperatura, la presión y la corrosividad del fluido del proceso. El diseño de la carrocería también debe proporcionar acceso para montaje, mantenimiento e inspección.

Las dos configuraciones de cuerpo más comunes para válvulas de bola son el cuerpo dividido y el cuerpo de una sola pieza (monobloque). El cuerpo dividido, como su nombre indica, se divide en dos o más partes que se atornillan entre sí. Este diseño permite un fácil acceso a los componentes internos para mantenimiento y reparación. La carrocería dividida también es más flexible en términos de selección de materiales y fabricación. El cuerpo de una sola pieza es una pieza única e integral de fundición o forja. Proporciona una envoltura más robusta que contiene la presión y elimina las uniones atornilladas que son posibles vías de fuga. Sin embargo, el cuerpo de una sola pieza es más complejo de fabricar y suele ser más caro.

Para aplicaciones de alta presión y alta temperatura, el diseño del cuerpo debe diseñarse cuidadosamente para manejar las tensiones térmicas que resultan del diferencial de temperatura entre el fluido del proceso y el ambiente. El cuerpo debe diseñarse para permitir la expansión térmica sin causar distorsión de los componentes internos ni crear una tensión excesiva en las uniones atornilladas. El diseño también debe proporcionar un soporte adecuado para la pelota y los asientos.

La siguiente tabla compara los dos diseños de cuerpo comunes para válvulas de bola en servicios de alta presión y alta temperatura.

En Zhejiang Bolaisi Valve Co., Ltd., fabricamos válvulas de bola con diseños de cuerpo dividido y de una sola pieza, según los requisitos de la aplicación. Para servicios de alta presión y alta temperatura, nuestro diseño estándar utiliza un cuerpo forjado de una sola pieza, que proporciona el más alto nivel de integridad de presión y estabilidad térmica. El cuerpo está diseñado con un amplio espesor de pared, bridas reforzadas y puertos de drenaje opcionales para mantenimiento y pruebas. La geometría del cuerpo está optimizada para el funcionamiento a alta temperatura, con radios generosos y transiciones suaves para minimizar las concentraciones de tensión.

4. Gestión Térmica y Compensación de Expansión

En servicio a alta temperatura, la válvula de bola está sujeta a una expansión térmica significativa. La bola, los asientos y el cuerpo se expanden a diferentes velocidades, lo que puede causar distorsión, atascamiento o fugas. El diseño de la Válvula de Bola debe incorporar características que compensen esta expansión diferencial. Los métodos más comunes de compensación térmica son el uso de asientos con resorte, la selección de materiales con coeficientes de expansión térmica compatibles y el diseño de la geometría de la bola y del asiento para permitir el movimiento relativo.

Los asientos con resortes son uno de los métodos más eficaces de compensación térmica. Un conjunto de resortes, generalmente ubicados detrás del asiento, proporciona una precarga que mantiene la fuerza de sellado incluso cuando los componentes se expanden o contraen. Los resortes están diseñados para funcionar en todo el rango de temperatura de la válvula, manteniendo una fuerza de sellado constante. La fuerza del resorte debe ser suficiente para proporcionar un sello a la presión y temperatura de operación, pero no tan alta que cause fricción o desgaste excesivo. El material del resorte también es fundamental; debe ser resistente a la relajación a altas temperaturas y a la corrosión.

Otro enfoque es utilizar un diseño de asiento que incorpore un elemento flexible, como un fuelle metálico o un diafragma corrugado. Este elemento flexible proporciona un sello al tiempo que permite que el asiento se mueva axialmente con la bola. El elemento flexible suele estar hecho de una aleación de alta temperatura, como Inconel o Hastelloy, y está diseñado para resistir los ciclos térmicos y de presión de la válvula. El diseño del asiento flexible es más complejo y costoso que un asiento con resorte, pero ofrece un rendimiento de sellado superior en aplicaciones exigentes.

También hay que tener en cuenta la dilatación térmica de la propia bola. La pelota normalmente se construye con el mismo material que el cuerpo, por lo que su expansión térmica coincidirá con la del cuerpo. Sin embargo, la geometría de la pelota puede afectar el ajuste de los asientos. Una bola demasiado apretada en el orificio puede provocar atascos, mientras que una bola demasiado suelta puede provocar fugas. El diámetro de la bola y el diámetro del orificio del asiento se combinan cuidadosamente para proporcionar el espacio libre correcto a la temperatura de funcionamiento.

En Zhejiang Bolaisi Valve Co., Ltd., utilizamos una combinación de asientos con resorte y selección de materiales para gestionar la expansión térmica en nuestros productos de válvulas de bola. El material del resorte se selecciona para un rendimiento a alta temperatura y la precarga del resorte se calcula para mantener la fuerza de sellado en todo el rango de temperatura. La geometría de la bola y del asiento está diseñada para permitir un movimiento relativo sin crear concentraciones de tensión.

5. Estándares de prueba y requisitos de calificación

Las válvulas de bola destinadas a servicios de alta presión y alta temperatura deben someterse a pruebas rigurosas para verificar su rendimiento y garantizar que cumplan con los requisitos especificados. Las pruebas se llevan a cabo de acuerdo con estándares internacionales, incluidos API 6D (Especificación para válvulas de tuberías), API 607 ​​(Prueba de incendio para válvulas de cuarto de vuelta con asiento blando) e ISO 10497 (Requisitos de prueba de tipo de incendio). Las pruebas están diseñadas para verificar la capacidad de retención de presión, la tasa de fuga y el rendimiento operativo de la válvula en condiciones de servicio simuladas.

La siguiente tabla proporciona un resumen de las pruebas clave realizadas en válvulas de bola para servicio de alta presión y alta temperatura.

La prueba de incendio es una prueba particularmente importante para válvulas de bola en servicios de alta temperatura, ya que simula el comportamiento de la válvula durante un evento de incendio. La válvula se somete a un incendio de una duración y temperatura específicas y se mide la fuga. La prueba garantiza que la válvula proporcione un sello incluso después de que los asientos blandos hayan sido dañados por el fuego, un requisito conocido como diseño "a prueba de incendios".

En Zhejiang Bolaisi Valve Co., Ltd., nuestros productos de válvulas de bola están diseñados para cumplir con los requisitos de API 6D, API 607 ​​e ISO 10497. Realizamos las pruebas requeridas en cada tipo de válvula y mantenemos un archivo completo de informes de pruebas para nuestros clientes. Nuestros productos de válvulas de bola también están disponibles con una gama completa de pruebas de verificación de rendimiento, incluidas pruebas de tipo y pruebas de prototipo, para verificar que cumplan con los requisitos específicos del cliente.

6. Criterios de selección y consideraciones específicas de la aplicación

Seleccionar la válvula de bola correcta para una aplicación de alta presión y alta temperatura requiere una evaluación sistemática de las condiciones de operación, las características del fluido y los requisitos de rendimiento. El proceso de selección debe considerar los siguientes factores:

• Temperatura del fluido:La temperatura de funcionamiento determina el material apropiado del asiento y del cuerpo. A temperaturas inferiores a 200°C, se puede utilizar una válvula de asiento blando. Por encima de 200°C, se requiere una válvula con asiento metálico. Se debe considerar la temperatura máxima, así como el rango y la frecuencia de los ciclos de temperatura.
• Presión de fluido:La presión de funcionamiento determina la clase de presión requerida y el espesor del cuerpo. La presión nominal de la válvula de bola debe ser igual o mayor que la presión máxima de funcionamiento. La presión debe considerarse junto con la temperatura, ya que la presión nominal de la válvula generalmente disminuye a temperaturas más altas.
• Compatibilidad química de fluidos:El fluido debe ser compatible con los materiales humedecidos de la válvula, incluidos la bola, los asientos y el cuerpo. Se deben revisar los datos de compatibilidad química para garantizar que los materiales no se corroan, degraden ni reaccionen con el fluido del proceso.
• Requisitos de tasa de fuga:La tasa de fuga permitida de la válvula está determinada por la aplicación. Para un cierre hermético, se requiere una válvula de asiento blando con asiento de PTFE o PEEK. Para aplicaciones donde algunas fugas son aceptables, se puede usar una válvula con asiento metálico.
• Requisitos del actuador:El par requerido para operar la válvula de bola depende del tamaño, el material del asiento y la presión. El actuador debe seleccionarse para proporcionar el par requerido, y el par debe calcularse a la temperatura y presión de funcionamiento.

La siguiente tabla proporciona una matriz de decisión para seleccionar el tipo de válvula de bola apropiado según las condiciones de temperatura y presión.

En Zhejiang Bolaisi Valve Co., Ltd., nuestro equipo de ingeniería está disponible para ayudarlo con la selección de la válvula de bola adecuada para su aplicación específica. Proporcionamos datos técnicos detallados, tablas de compatibilidad de materiales y pruebas de verificación de rendimiento para garantizar que la válvula de bola seleccionada cumpla con todos los requisitos. Nuestros productos de válvulas de bola están diseñados y fabricados con los más altos estándares, lo que garantiza un rendimiento confiable en las aplicaciones de alta presión y alta temperatura más exigentes.

7. Preguntas frecuentes (FAQ)

Pregunta 1: ¿Cuál es la temperatura máxima para una válvula de bola de asiento blando?

Respuesta: La temperatura máxima de funcionamiento continuo para una válvula de bola de asiento blando depende del material del asiento. Los asientos de PTFE suelen tener una clasificación de temperatura de 200 °C (392 °F), mientras que los asientos de PTFE y PEEK reforzados pueden funcionar hasta 260 °C (500 °F). Por encima de 260°C, se requiere una válvula de bola con asiento metálico. El límite de temperatura específico debe verificarse con el fabricante, ya que puede variar según la presión y el diseño específico del asiento.

Pregunta 2: ¿Cuál es la diferencia entre una válvula de bola flotante y una válvula de bola montada en muñón?

Respuesta: En un diseño de bola flotante, la bola no está fijada al cuerpo de la válvula; está "flotando" entre los asientos. La presión aguas arriba presiona la bola contra el asiento aguas abajo, creando el sello. Este diseño es adecuado para válvulas más pequeñas y presiones más bajas. En un diseño montado sobre muñón, la bola se fija a un eje (el muñón) que sostiene la bola y evita que se mueva aguas abajo. Este diseño reduce el par de operación y es adecuado para válvulas más grandes y presiones más altas. La selección depende de los requisitos de tamaño, presión y temperatura.

Pregunta 3: ¿Se puede utilizar una válvula de bola para controlar el flujo o es estrictamente para servicio de encendido/apagado?

Respuesta: Las válvulas de bola están diseñadas principalmente para servicio de apertura/cierre (aislamiento). Sin embargo, ciertos diseños de válvulas de bola, como la válvula de bola con muesca en V, están diseñados específicamente para aplicaciones de control de flujo. Estas válvulas cuentan con una bola con una muesca en forma de V que proporciona una característica de flujo más lineal. Para aplicaciones de estrangulamiento, una válvula de bola con muesca en V es una opción común.

Pregunta 4: ¿Cuál es el torque requerido para operar una válvula de bola de alta presión?

Respuesta: El par requerido para operar una válvula de bola depende del tamaño, el material del asiento, la presión y la temperatura. El requisito de par normalmente lo calcula el fabricante de la válvula y se proporciona en la hoja de datos técnicos de la válvula. El par generalmente aumenta con la presión y el tamaño de la válvula. Para aplicaciones de alta presión, suele ser necesario un actuador neumático o eléctrico.

Pregunta 5: ¿Cuál es la diferencia entre una válvula de bola a prueba de incendios y una que no es a prueba de incendios?

Respuesta: Una válvula de bola a prueba de incendios está diseñada para mantener un sello incluso cuando los asientos blandos resultan dañados por un incendio. El diseño a prueba de incendios generalmente incluye un asiento de metal con metal que proporciona un sello de respaldo en caso de incendio. La válvula a prueba de incendios se prueba según API 607 ​​o ISO 10497 para verificar su rendimiento. Una válvula de bola que no es a prueba de incendios no tiene este sello de respaldo y puede tener fugas en caso de incendio. Las válvulas de bola a prueba de incendios se requieren en muchas aplicaciones, incluidas aquellas en refinerías y plantas químicas.

8. Conclusión

Las válvulas de bola se han convertido en la opción preferida para servicios de alta presión y alta temperatura debido a su diseño robusto, rendimiento de sellado confiable y versatilidad. La selección de la válvula de bola adecuada para una aplicación determinada requiere una evaluación cuidadosa de las condiciones de funcionamiento, las características del fluido y los requisitos de rendimiento. Los elementos clave del diseño (el material del asiento, la construcción del cuerpo, las características de compensación térmica y el diseño a prueba de incendios) contribuyen a la idoneidad de la válvula para servicio de alta presión y alta temperatura. Al comprender estos elementos de diseño y las consideraciones técnicas asociadas, los ingenieros y profesionales de adquisiciones pueden seleccionar válvulas de bola que brinden un funcionamiento confiable y seguro durante la vida útil del equipo.

En Zhejiang Bolaisi Valve Co., Ltd., estamos comprometidos a proporcionar productos de válvulas de bola de alta calidad que cumplan con los exigentes requisitos de las aplicaciones de alta presión y alta temperatura. Nuestras válvulas de bola están diseñadas con materiales avanzados, mecanizado de precisión y pruebas rigurosas para garantizar un rendimiento óptimo y una larga vida útil. Ofrecemos una amplia gama de configuraciones de válvulas de bola, incluidos diseños con asiento blando y con asiento metálico, opciones a prueba de fuego y no a prueba de fuego, y diseños flotantes y montados en muñón.

Póngase en contacto con Válvula Co., Ltd. de Zhejiang Bolaisi.para obtener asistencia técnica para seleccionar la válvula de bola adecuada para su aplicación de alta presión y alta temperatura.
