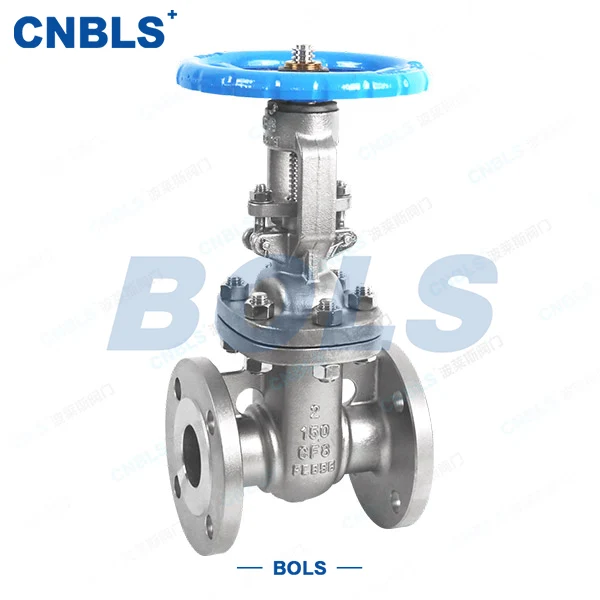

Válvula de compuerta con brida ANSI

Las válvulas de compuerta con bridas ANSI utilizan conexiones bridadas para la instalación de tuberías. Su función principal es proporcionar un control total o totalmente cerrado del medio; no están diseñados para regular o estrangular el flujo. Estas válvulas ofrecen distintas ventajas, que incluyen baja resistencia al flujo, rendimiento de sellado superior y compatibilidad bidireccional. Al emplear un disco de compuerta como elemento de apertura y cierre, la dirección de su movimiento es perpendicular a la dirección del flujo de fluido. Accionada mediante un volante o actuador, la válvula facilita una ruta de flujo completamente abierta o completamente cerrada. Estructuralmente, se clasifican en tipos de cuña y de compuerta paralela; Según el diseño del vástago, se clasifican en válvulas de vástago ascendente o de vástago no ascendente. Los métodos de actuación disponibles incluyen accionamientos manuales, accionados por engranajes, neumáticos y eléctricos, lo que los hace muy adecuados para sistemas automatizados y entornos operativos de alta frecuencia.

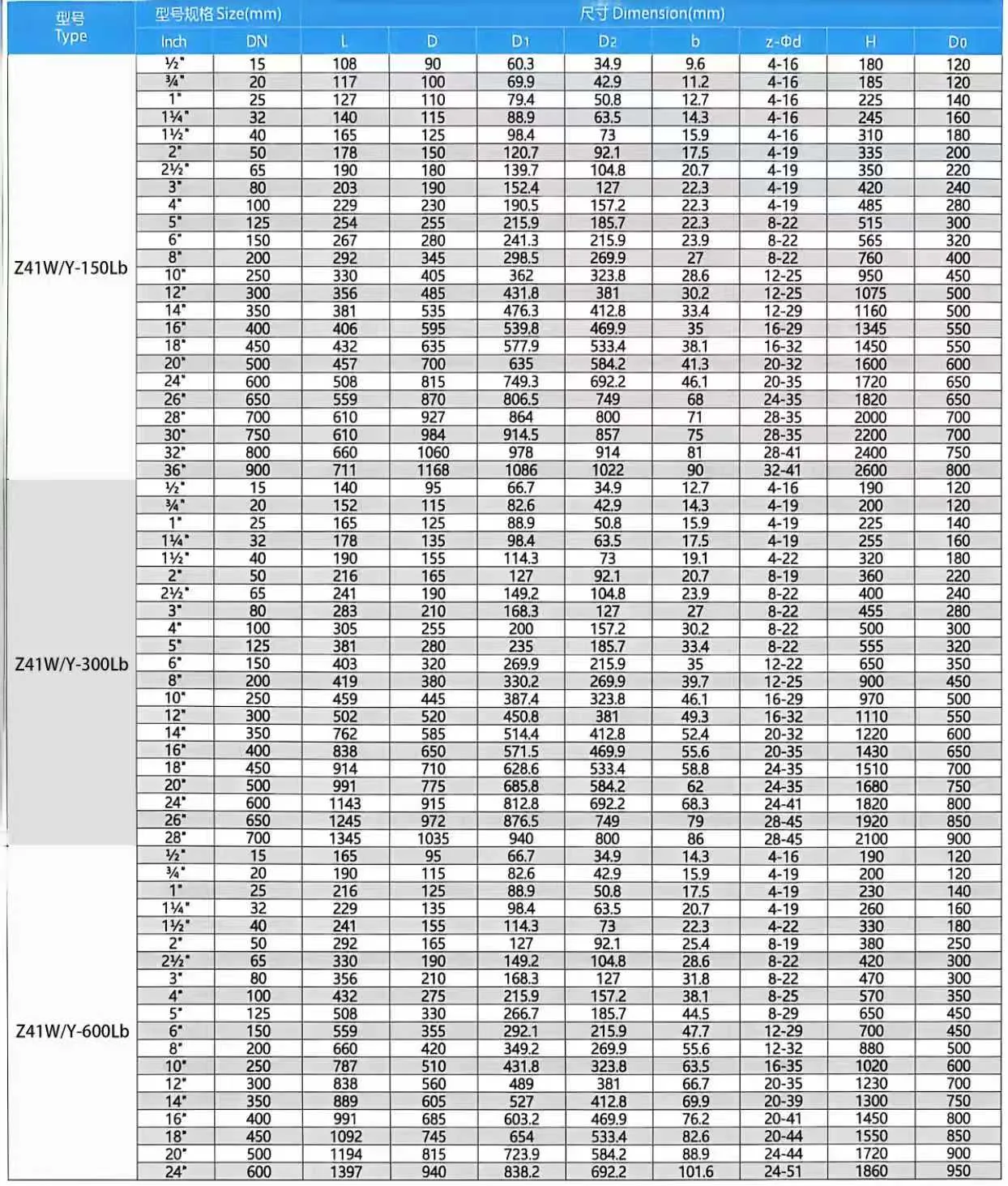

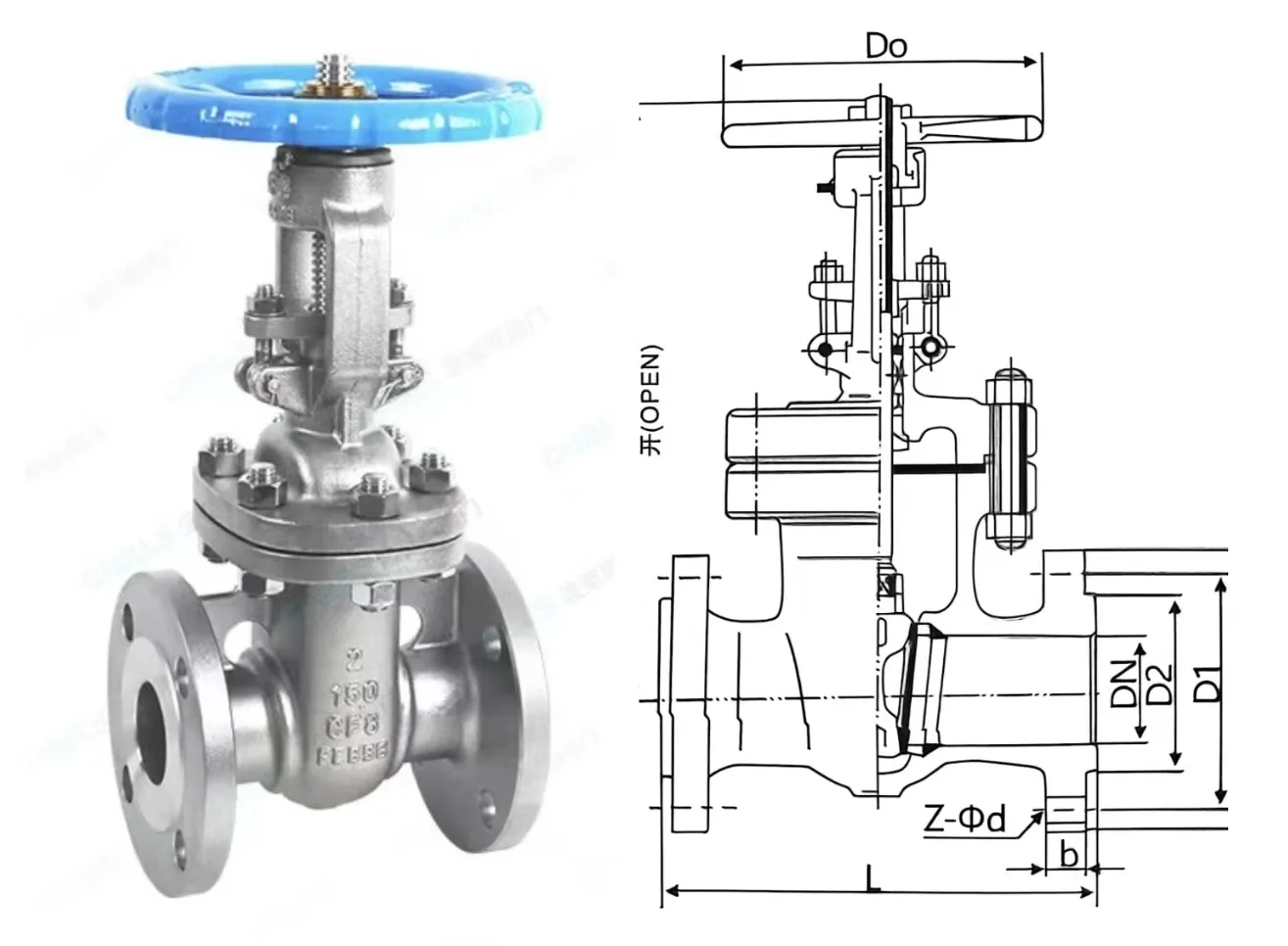

Especificaciones del producto

Aplicaciones principales

● Sector energético: Ampliamente utilizado en extracción de petróleo, gasoductos de transmisión de larga distancia de gas natural y equipos de refinación, perfectamente compatible con vapor, productos derivados del petróleo, gas combustible y medios ácidos que contienen sulfuro de hidrógeno.

● Procesamiento industrial y químico: Adecuado para industrias químicas, eléctricas y metalúrgicas, aplicado a tuberías que transportan ácidos, álcalis, medios altamente corrosivos y medios de alta temperatura con partículas sólidas.

● Infraestructura Municipal: Ideal para sistemas urbanos de suministro y drenaje de agua, calefacción, ventilación y aire acondicionado (HVAC), con excelente adaptabilidad a tuberías de medios limpios de baja presión.

Principio de funcionamiento

La válvula de compuerta con brida ANSI Bolaisi controla el encendido, cierre y flujo del medio mediante el movimiento de elevación de la placa de compuerta perpendicular a la dirección del flujo del fluido.

1.Operación de apertura

Gire el volante en el sentido de las agujas del reloj, la rosca del vástago de la válvula gira para hacer que la placa de la compuerta se levante hacia arriba. Cuando la placa de compuerta abandona completamente el canal del asiento de la válvula, la tubería está completamente conectada y el medio fluye suavemente con una pérdida de presión extremadamente baja.

2.Operación de cierre

Gire el volante en sentido antihorario, el vástago de la válvula impulsa la placa de compuerta para que se mueva hacia abajo. La placa de compuerta en forma de cuña presiona gradualmente firmemente contra las superficies de sellado de los asientos de válvula en ambos lados, logrando un cierre sin fugas del medio de la tubería.
