Válvulas de compuerta con brida de acero inoxidable

Bolaisi es un fabricante y proveedor profesional, comprometido a producir válvulas estándar americanas de alta calidad con un estricto control de calidad y procesos de producción avanzados. Nuestro producto principal son las válvulas de compuerta con brida de acero inoxidable, que presentan una conexión bridada confiable, un sello metálico duro y una excelente resistencia a la corrosión. Ofrecemos especificaciones personalizadas y servicios mayoristas para satisfacer las necesidades de encendido y apagado de diversas tuberías industriales.

Parámetros técnicos básicos

Descripción general del producto

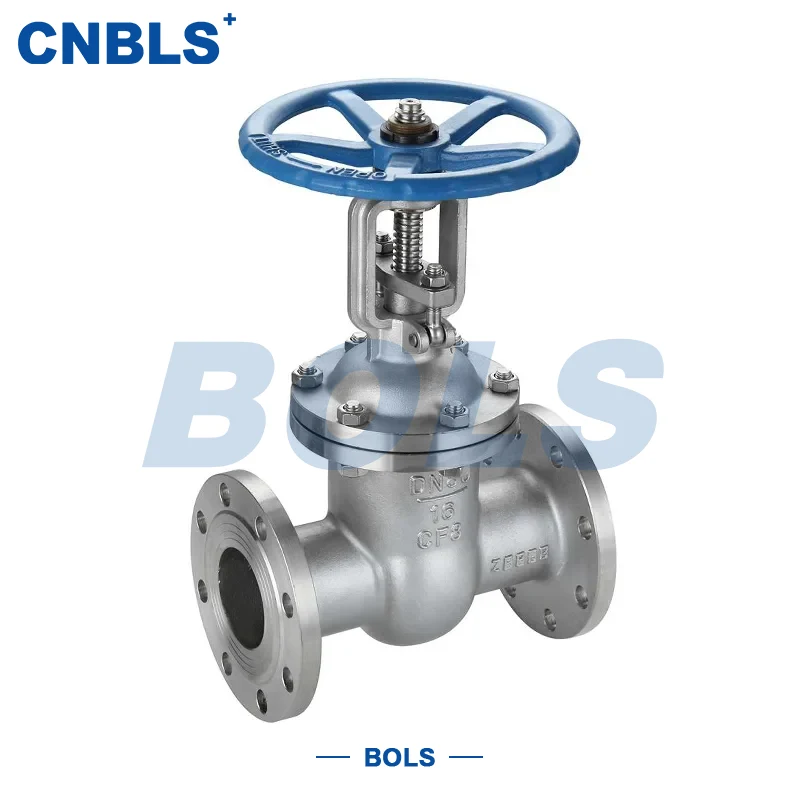

La válvula de compuerta con brida de acero inoxidable Z41H es una válvula de sello forzado hecha completamente de acero inoxidable, con brida como conexión principal. Su elemento de cierre es un disco de compuerta cuya dirección de movimiento es perpendicular a la dirección del flujo. La válvula se abre y cierra levantando el disco de compuerta, realizando con precisión la función de cortar o conectar el medio.

Las válvulas de compuerta con brida de acero inoxidable son adecuadas para diversas condiciones de trabajo y se usan ampliamente en sistemas de tuberías para agua, vapor, aceite, medios corrosivos y gas en general en industrias químicas, petroleras, de tratamiento de agua, metalúrgicas y otras. Con un rendimiento estable y una amplia aplicabilidad, se han convertido en equipos de control básicos indispensables en sistemas de tuberías de diversas industrias.

La válvula presenta una estructura razonable y un sellado confiable, puede resistir la erosión y corrosión a largo plazo de diferentes medios y cumple con los estrictos requisitos de la producción industrial.

Atributos principales

● Tipo de estructura: Tornillo exterior y yugo, disco de cuña rígido. Estructura estable, apertura y cierre suaves, estado de funcionamiento fácil de observar y conveniente para el mantenimiento.

● Tipo de conexión: Conexión bridada con diseño de cara elevada RF, conforme a GB/T 9113 y HG/T 20592. Conexión firme y excelente rendimiento de sellado para prevenir eficazmente fugas de medio.

● Tipo de sellado: Sello duro de metal con revestimiento de aleación dura en las superficies de sellado, resistente al desgaste y a la erosión, sellado estable, cero fugas en la prueba hidrostática, adecuado para condiciones de alta presión y que contienen impurezas.

● Presión nominal: Cubre PN10/PN16/PN25/PN40/PN63/PN100, selección flexible para tuberías de baja a alta presión.

● Calidad del material: Cuerpo de acero inoxidable, opcional 304/06Cr19Ni10, 316/06Cr17Ni12Mo2, excelente resistencia a la corrosión para diferentes medios.

● Modo de funcionamiento: Manual (volante), eléctrico, neumático. Elección flexible para diferentes niveles de automatización.

Interpretación del modelo

Cada letra y número del modelo Z41H tiene una definición clara para que los compradores identifiquen rápidamente las especificaciones:

● Z: Válvula de compuerta, define el tipo de válvula principal para servicio de encendido/apagado.

● 4: Conexión bridada, conforme a estándares de instalación de bridas industriales.

● 1: Tornillo exterior y yugo, disco de cuña simple, que presenta un funcionamiento suave y un mantenimiento sencillo.

● H: Cara del asiento recubierta con aleación dura, lo que representa un sellado confiable, resistencia al desgaste y resistencia a la erosión.

Materiales componentes

Todos los componentes clave de las válvulas de compuerta con brida de acero inoxidable se seleccionan estrictamente por su resistencia a la corrosión, resistencia al desgaste y resistencia estructural:

● Cuerpo/bonete de la válvula: acero inoxidable 304 (06Cr19Ni10) o 316 (06Cr17Ni12Mo2), de alta resistencia y fuerte resistencia a la corrosión.

● Vástago de válvula: acero inoxidable 304/316, templado y revenido para mejorar su resistencia y resistencia al desgaste.

● Disco: Sustrato de acero inoxidable con revestimiento de aleación dura, resistente y resistente al desgaste.

● Asiento de válvula: Recubrimiento de aleación dura, combinado con precisión con el disco para una fuga estable y sin fugas.

● Empaquetadura del prensaestopas: Grafito flexible o PTFE, resistente a altas temperaturas y corrosión.

● Perno/Tuerca: Pernos de acero inoxidable/aleación, de alta resistencia y antioxidantes.

Estándares de diseño y fabricación

● Especificaciones generales de la válvula de compuerta: GB/T 12234

● Dimensión cara a cara: GB/T 12221

● Dimensión de la brida: GB/T 9113

● Clasificación de presión-temperatura: GB/T 12224

● Prueba e inspección de válvulas: GB/T 13927

Puntos de selección e instalación

Puntos de selección

● Para medios altamente corrosivos, se prefiere el acero inoxidable 316; Se recomienda 316L para medios que contienen cloruro.

● Para condiciones de alta temperatura y alta presión (> 400 ℃, ≥ PN40), verifique la clasificación de presión-temperatura según GB/T 12224.

● Elija el modo de operación: manual para tuberías pequeñas/de baja frecuencia; eléctrico/neumático para sistemas grandes/automatizados.

Puntos de instalación

● Reserve suficiente espacio para levantar el vástago para evitar interferencias.

● Apriete los pernos de la brida de manera simétrica y uniforme para evitar fugas.

● Limpie las impurezas, la escoria de soldadura y el aceite dentro de la tubería antes de la instalación.

● Realice una prueba de presión después de la instalación para garantizar que no haya fugas antes de la puesta en servicio.

Resumen de ventajas del producto

Las válvulas de compuerta con brida de acero inoxidable Z41H cuentan con una construcción completa de acero inoxidable, un sello duro de metal estable, modos de operación flexibles y un amplio rango de presión. Se aplican ampliamente en las industrias química, petrolera, de tratamiento de agua y otras.

Las válvulas proporcionan un sellado confiable, fácil operación y larga vida útil, resolviendo eficazmente puntos débiles como fugas, desgaste y mal funcionamiento. Fabricados en estricta conformidad con los estándares nacionales e industriales, son una opción confiable para el servicio de encendido/apagado en tuberías industriales bajo diversas presiones y condiciones medias.
