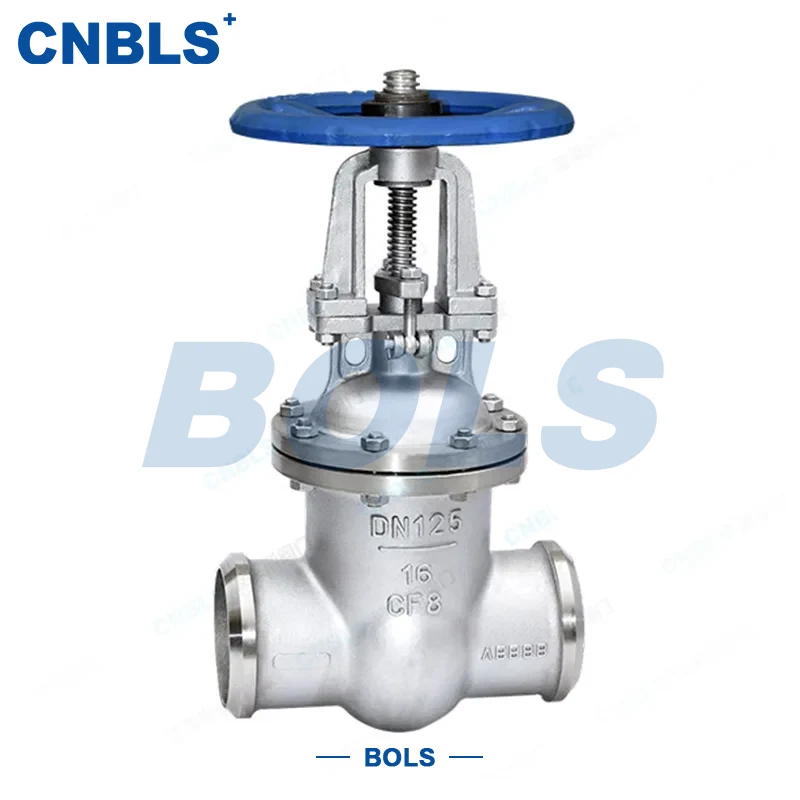

Válvulas de compuerta de soldadura a tope de acero forjado de acero inoxidable

Como fabricante confiable con un estricto control de calidad, Bolaisi se especializa en producir válvulas de acero forjado de alta presión utilizando tecnología avanzada de forjado y revestimiento duro. Suministramos válvulas de compuerta de soldadura a tope de acero forjado de acero inoxidable, con cuerpos forjados integrales, sellos superpuestos de estelita y excelente resistencia a altas temperaturas. Ofrecemos clases de presión personalizadas y servicios mayoristas para cumplir con las duras condiciones de trabajo industrial.

Parámetros técnicos

Definición

La válvula de compuerta superpuesta de acero inoxidable de acero forjado Z61Y es una válvula de compuerta manual de alta presión especialmente diseñada para condiciones de alta temperatura, alta presión y alta corrosión. Cuenta con un cuerpo completamente forjado, conexión soldada, superficies de sellado superpuestas de aleación dura y estructura de disco de cuña única con tornillo exterior y yugo.

Con una capa de estelita u otra aleación dura de alta calidad en las superficies de sellado, destaca por su resistencia a altas temperaturas, resistencia al desgaste, resistencia al desgaste y fuerte resistencia a la corrosión. Es ampliamente utilizado en las industrias petroquímica, de petróleo y gas en alta mar, farmacéutica y química para el control de alta temperatura, alta presión y medios corrosivos, con alta confiabilidad y larga vida útil.

Las válvulas de compuerta de soldadura a tope de acero forjado de acero inoxidable pueden soportar condiciones de trabajo severas gracias a la tecnología de forjado integral y revestimiento duro de precisión.

Ventaja del producto

Las válvulas de compuerta de soldadura a tope de acero inoxidable forjado Z61Y cuentan con un cuerpo forjado integral, una capa de aleación dura de precisión y una excelente resistencia a altas temperaturas, al desgaste y a la corrosión. Diseñados para condiciones severas en industrias petroquímicas y offshore, brindan un sellado confiable sin fugas, una estructura robusta y una larga vida útil.

Fabricados en estricta conformidad con API 602, ASME y otros estándares internacionales, resuelven eficazmente puntos débiles como la corrosión, las fugas y la corta vida útil. Son una solución confiable para el control de encendido y apagado en tuberías corrosivas, de alta temperatura y alta temperatura con bajo costo de mantenimiento.

Interpretación del modelo

Tomemos como ejemplo Z61Y-1500LB-F316 DN25:

● Z: Válvula de compuerta, para servicio de apertura y cierre de alta temperatura, alta presión y medios corrosivos.

● 6: Conexión soldada, incluida la soldadura por encaje (SW) y la soldadura a tope (BW).

● 1: Disco de cuña simple con tornillo exterior y yugo, funcionamiento suave y fácil mantenimiento.

● Y: Cara del asiento recubierta con aleación dura, para resistencia al desgaste, la corrosión y las altas temperaturas.

● 1500LB: Clase de presión 1500, para servicio de alta presión.

● F316: Cuerpo de acero inoxidable 316 forjado, para medios que contienen cloruros y corrosivos fuertes.

● DN25: Diámetro Nominal.

Atributos principales

● Estructura: Disco de cuña rígido con tornillo exterior y yugo, cuerpo forjado integral, alta resistencia, antideformación.

● Conexión: Soldada (SW / BW), firme y confiable para condiciones de alta temperatura y alta presión.

● Sello: Sello duro de metal con revestimiento de Stellite 6/12, cero fugas, cumple con API 598/API 602.

● Actuación: Manual estándar; engranajes, eléctricos, neumáticos, engranajes cónicos disponibles.

● Material: Acero inoxidable forjado F304/F304L/F316/F316L/F321, excelente resistencia a la corrosión y al calor.

● Presión y tamaño: Clase 150~2500 (PN16~PN420), principalmente DN15~DN50 (NPS ½"~2"), hasta DN10~DN200.

● Bonete: Bonete atornillado, soldado o autosellante a presión; autosellante para presión ultra alta.

Materiales componentes

● Cuerpo de válvula/bonete: acero inoxidable forjado F304/F304L/F316/F316L/F321, forjado integral.

● Disco: Acero inoxidable forjado + revestimiento de Stellite 6, dureza ≥ HRC 40.

● Asiento de válvula: Acero inoxidable forjado + revestimiento de estelita, sellado estable sin fugas.

● Vástago de válvula: Forjado 304/316/316L, nitrurado para resistencia al desgaste y la corrosión.

● Empaquetadura del prensaestopas: Grafito flexible con alambre de níquel (alta temperatura); PTFE con acero inoxidable (baja temperatura).

● Volante: Acero inoxidable forjado, diseño antideslizante.

● Fijaciones: pernos, tuercas y juntas de acero inoxidable 304/316.

Estándares de diseño y fabricación

● Diseño de válvula forjada: API 602, GB/T 12224

● Extremos soldados: ASME B16.11, ASME B16.25

● Clasificación de presión-temperatura: ASME B16.34

● Inspección y prueba: API 598, GB/T 13927, ASTM G48

● Superposición: JB/T 4747

● Material forjado: ASTM A182

Puntos de selección, instalación y mantenimiento

Puntos de selección

● F304/F304L para corrosión general; F316/F316L para cloruro y ácido fuerte; F321 para alta temperatura.

● Socket Weld para líneas vibrantes; Soldadura a tope para gran diámetro y alto flujo.

● Asistencia de marcha para Clase 1500 y superiores; eléctrico/neumático para automatización.

Puntos de instalación

● Limpie y pasiva las superficies de acero inoxidable forjado antes de la instalación.

● Utilice alambre de soldadura adecuado (por ejemplo, ER316L) y realice un tratamiento térmico posterior a la soldadura y pasivación por decapado.

● Reserve suficiente espacio para la operación y mantenimiento del vástago.

● Realice pruebas de carcasa y sello según API 598 antes de la puesta en servicio.

Puntos de mantenimiento

● Lubrique la empaquetadura periódicamente con lubricante especial para acero inoxidable forjado.

● Comprobar estanqueidad y corrosión cada 6 meses.

● Repare las superficies de sellado con una capa de Stellite para restaurar el rendimiento.

● Limpie los medios y protéjalos contra la corrosión durante paradas prolongadas.
