Válvulas de guillotina eléctricas tipo wafer de acero inoxidable

Puntos de selección e instalación

La selección precisa y la instalación estándar afectan directamente la vida útil, la estabilidad y el costo de mantenimiento.

Selección de materiales

1.Medios fuertemente corrosivos (ácido, álcali, lodo): acero inoxidable 316 para una resistencia superior a la corrosión.

2. Medios generales que contienen partículas o débilmente corrosivos: acero inoxidable 304 para mayor practicidad y economía.

Coincidencia de actuadores

Para medios sucios o de alta viscosidad, utilice actuadores eléctricos de alto torque con protección de torque para evitar que la compuerta se atasque y dañe los componentes.

Estándar de instalación

Utilice instalación tipo oblea. Asegúrese de que la válvula esté alineada coaxialmente con las bridas de la tubería. Apriete los pernos de manera simétrica y uniforme para evitar la deformación de la carrocería.

Preparación de tuberías

Limpie las impurezas, la escoria de soldadura y los residuos antes de la instalación para evitar el bloqueo de la puerta. Se recomiendan filtros aguas arriba y aguas abajo para una mejor protección.

Cableado eléctrico

Siga estrictamente el diagrama de cableado. Para áreas peligrosas, utilice actuadores a prueba de explosiones con conexión a tierra adecuada.

Parámetros técnicos

Atributos principales

Materiales componentes

Las válvulas de guillotina eléctricas tipo wafer de acero inoxidable están construidas completamente de acero inoxidable y cada componente está fabricado con materiales rigurosamente seleccionados. Estos materiales equilibran la resistencia a la corrosión, la resistencia al desgaste y el rendimiento de sellado, lo que los hace adecuados para condiciones operativas complejas que contienen impurezas y corrosión fuerte, lo que garantiza un funcionamiento estable de la válvula a largo plazo. Los materiales específicos son los siguientes:

Estándares de diseño y fabricación

Las válvulas de guillotina eléctricas tipo wafer de acero inoxidable están diseñadas, fabricadas y probadas de acuerdo con estrictos estándares nacionales e industriales. Cada proceso cumple con las especificaciones, lo que garantiza la calidad del producto, un rendimiento estable y la idoneidad para condiciones de trabajo complejas en diversas industrias. Los estándares específicos son los siguientes:

● Diseño general: JB/T 8528, CJ/T 282

● Dimensiones de la oblea: GB/T 12221

● Actuador eléctrico: GB/T 28270

● Clasificaciones de presión y temperatura: GB/T 12224

● Pruebas e inspección: GB/T 13927, JB/T 9092

● Material: ASTM A182

Interpretación del modelo (PZ973H)

● P: Descarga de lodos / estructura tipo cuchilla

● Z: válvula de compuerta

● 9: Actuación eléctrica

● 7: Conexión de oblea

● 3: Tornillo exterior y yugo (OS&Y)

● H: Recubrimiento de aleación dura en las superficies de sellado

Definición del producto

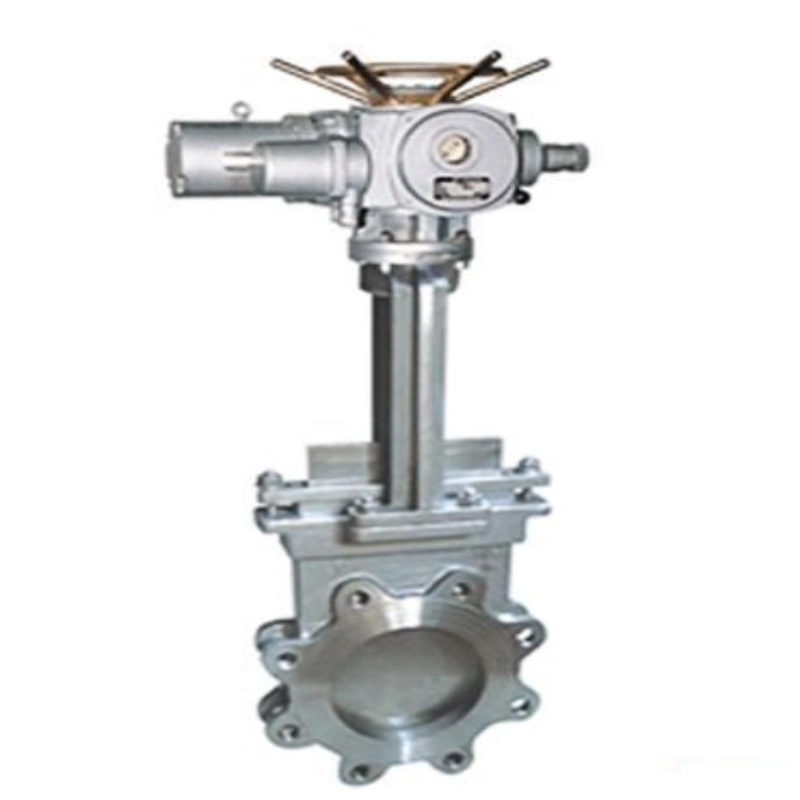

Las válvulas de guillotina eléctricas tipo oblea de acero inoxidable (PZ973H) son válvulas de cierre tipo oblea equipadas con un actuador eléctrico. Cuentan con una compuerta de cuchilla afilada que corta sólidos, fibras y partículas durante el cierre, evitando eficazmente el bloqueo de la tubería.

Con estructura compacta, paso de flujo total y construcción totalmente de acero inoxidable, proporciona una excelente resistencia a la corrosión y está especialmente diseñado para medios corrosivos, cargados de partículas y de alta viscosidad.

Es ampliamente utilizado en tratamiento de aguas residuales, minería, pulpa y papel, sistemas de lodos químicos, etc. El control automático remoto mejora la eficiencia de la automatización, reduce el costo de mano de obra y garantiza un funcionamiento estable de la tubería.
