Válvulas de compuerta de acero inoxidable estándar americano

Definición

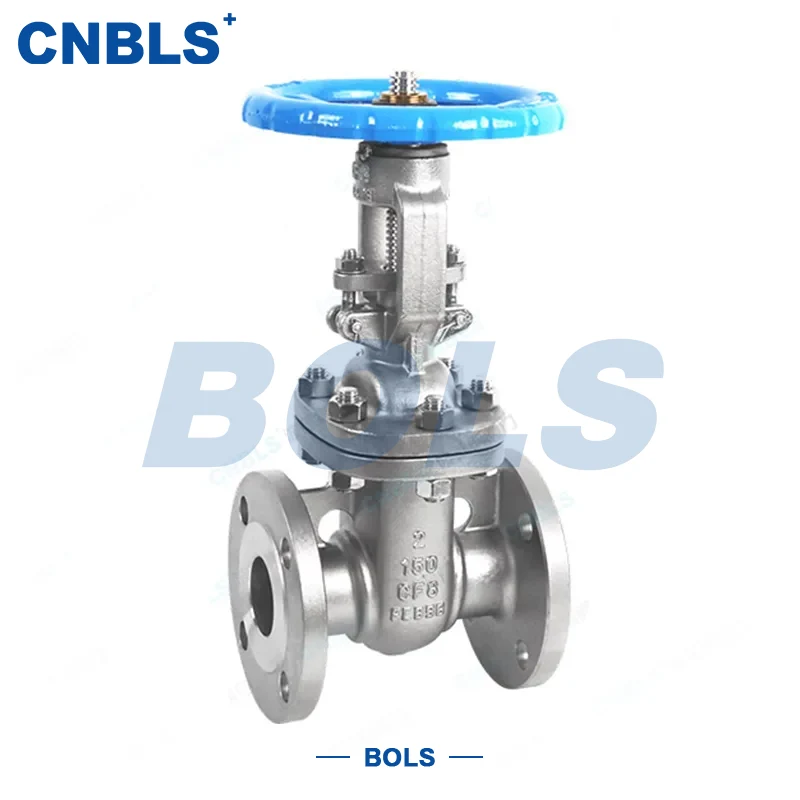

La válvula de compuerta estándar americana de acero inoxidable Z41H es una válvula de cierre manual diseñada estrictamente de acuerdo con API 600 y otras normas estadounidenses. Adopta una conexión bridada, tornillo exterior y yugo, estructura de disco de cuña única y diseño de sello metálico duro. Impulsado por un volante, el disco de compuerta se mueve verticalmente en la dirección del flujo para controlar con precisión el encendido y apagado del medio de la tubería.

El cuerpo de la válvula está hecho de acero inoxidable 304 o 316, totalmente compatible con las clasificaciones de presión y dimensiones de brida estándar estadounidenses. Con un sellado confiable y una estructura estable, se usa ampliamente en condiciones de trabajo de presión media y alta en las industrias petrolera, química, energética y otras, especialmente adecuado para sistemas de transporte de agua, vapor, aceite y medios corrosivos medio ligeros.

Con un diseño estandarizado y una excelente compatibilidad, las válvulas de compuerta de acero inoxidable estándar estadounidense se pueden conectar directamente a tuberías estándar estadounidenses sin modificaciones adicionales, lo que reduce en gran medida los costos de instalación y mantenimiento.

Parámetros técnicos básicos

Interpretación del modelo

El significado de cada letra y número en el modelo Z41H es claro para que los compradores identifiquen rápidamente las especificaciones:

● Z: Válvula de compuerta, definida como el tipo de válvula principal para el control de apertura y cierre de tuberías, adecuada para las condiciones del estándar americano.

● 4: Conexión bridada, conforme a ASME B16.5 / ASME B16.47, con conexión firme.

● 1: Tornillo exterior y yugo, disco de cuña simple, funcionamiento suave, estado y mantenimiento fáciles de observar.

● H: Cara del asiento recubierta con aleación dura, lo que resalta la resistencia al desgaste, la resistencia a la erosión y un sellado confiable.

Atributos principales

● Estructura: Tornillo exterior y yugo, disco de cuña rígido, estructura estable, elevación suave sin atascos.

● Conexión: Conexión bridada estándar americano (ASME B16.5 / ASME B16.47), RF y RTJ disponibles.

● Sello: Sello duro de metal con revestimiento de aleación dura, cero fugas, cumple con API 600.

● Actuación: Manual (estándar), eléctrico o neumático (opcional) para automatización.

● Material: acero inoxidable 304 / 316, excelente resistencia a la corrosión.

● Presión: Clase 150 / 300 / 600 / 900 para servicio de media y alta presión.

● Tamaño: NPS ½"–NPS 36" (DN15–DN900), rango estándar DN15–DN600.

Materiales componentes

● Cuerpo/bonete de la válvula: acero inoxidable 304 (ASTM A351 CF8), 316 (ASTM A351 CF8M).

● Cara del sello: Acero inoxidable con revestimiento de estelita, resistente al desgaste y a altas temperaturas.

● Vástago de válvula: acero inoxidable 304/316, templado y nitrurado para alta resistencia.

● Disco: Sustrato de acero inoxidable con revestimiento de aleación dura, resistente y resistente al desgaste.

● Empaquetadura del prensaestopas: Grafito flexible + PTFE, resistente a altas temperaturas y corrosión.

● Volante: Acero al carbono con revestimiento; Acero inoxidable disponible para servicio corrosivo.

Estándares de diseño y fabricación

● Diseño de válvula de compuerta: API 600

● Presencial: ASME B16.10

● Dimensiones de la brida: ASME B16.5, ASME B16.47

● Clasificación de presión-temperatura: ASME B16.34

● Inspección y prueba: API 598

Puntos de selección e instalación

Puntos de selección

● Elija 316 para medios fuertemente corrosivos/clorados, 304 para corrosión general.

● Coincidir con precisión la clase de presión; verifique el espesor de la pared para Clase 300 y superiores.

● Manual para tuberías pequeñas/de baja frecuencia; eléctrico/neumático para automatización.

● Utilice tamaños estándar ASME para combinar directamente con tuberías estadounidenses.

Puntos de instalación

● Reserve suficiente espacio para levantar el vástago y operar el volante.

● Apriete los pernos de las bridas de manera simétrica y uniforme según las especificaciones ASME.

● Realice pruebas de carcasa y sello antes de la instalación.

● Limpie las impurezas, escoria de soldadura y aceite en la tubería antes de la instalación.

Resumen de ventajas del producto

Las válvulas de compuerta de acero inoxidable estándar estadounidense Z41H se fabrican estrictamente de acuerdo con API 600 y otros estándares estadounidenses, y están diseñadas para aplicaciones de media y alta presión en las industrias petrolera, química, eléctrica y otras.

Con una estructura de acero inoxidable de alta calidad y sello duro metálico, las válvulas brindan un sellado confiable, fácil operación y una larga vida útil. Son totalmente compatibles con las bridas y las clasificaciones de presión estándar estadounidenses, lo que permite la conexión directa a la tubería sin modificaciones.

Con especificaciones completas, accionamiento flexible y materiales opcionales, resuelven eficazmente problemas como la mala compatibilidad, el sellado insuficiente y la corta vida útil. Es una solución confiable para el control de encendido y apagado en sistemas de tuberías estándar estadounidenses.
