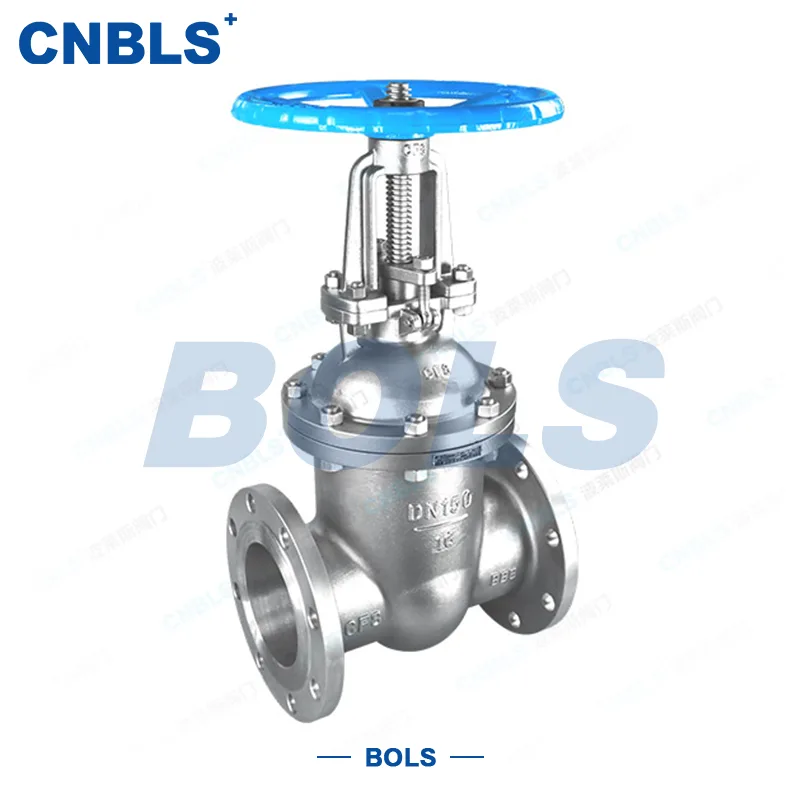

Válvula de compuerta con brida GB

La válvula de compuerta con brida GB es una válvula de cierre industrial central con conexión de brida estándar nacional, que adopta un miembro de cierre tipo compuerta para lograr una apertura y un cierre completos de los medios de la tubería. Como válvula de control de apertura y cierre convencional en sistemas de transmisión de fluidos industriales, está estrictamente diseñada para operación de apertura/cierre total de paso total y no es adecuada para condiciones de regulación de flujo o estrangulación.

Cuenta con un canal de flujo directo con resistencia a fluidos extremadamente baja, operación estable en condiciones de trabajo de presión media y alta, temperatura media y alta, y tiene las principales ventajas de una estructura simple, instalación y mantenimiento convenientes, y circulación bidireccional confiable y rendimiento de sellado. La válvula consta de componentes centrales que incluyen el cuerpo de la válvula, el casquete de la válvula, la compuerta, el vástago de la válvula, la tuerca del vástago de la válvula, el prensaestopas, la empaquetadura, el casquillo, el yugo y el volante/actuador. Con una excelente adaptabilidad a condiciones de trabajo complejas y diversos medios, la válvula de compuerta con brida GB se usa ampliamente en petróleo, productos químicos, energía eléctrica, ingeniería municipal y otros campos industriales clave.

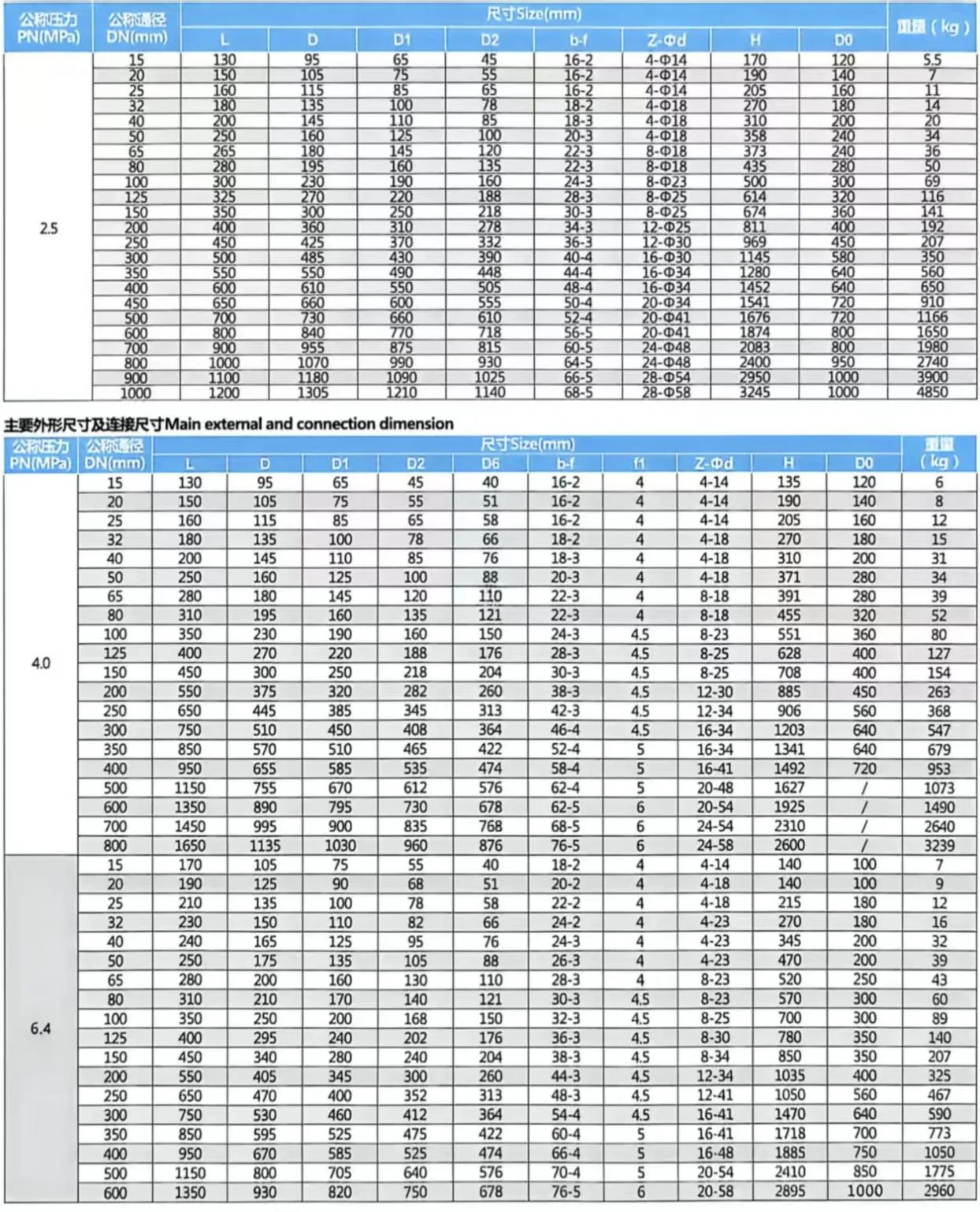

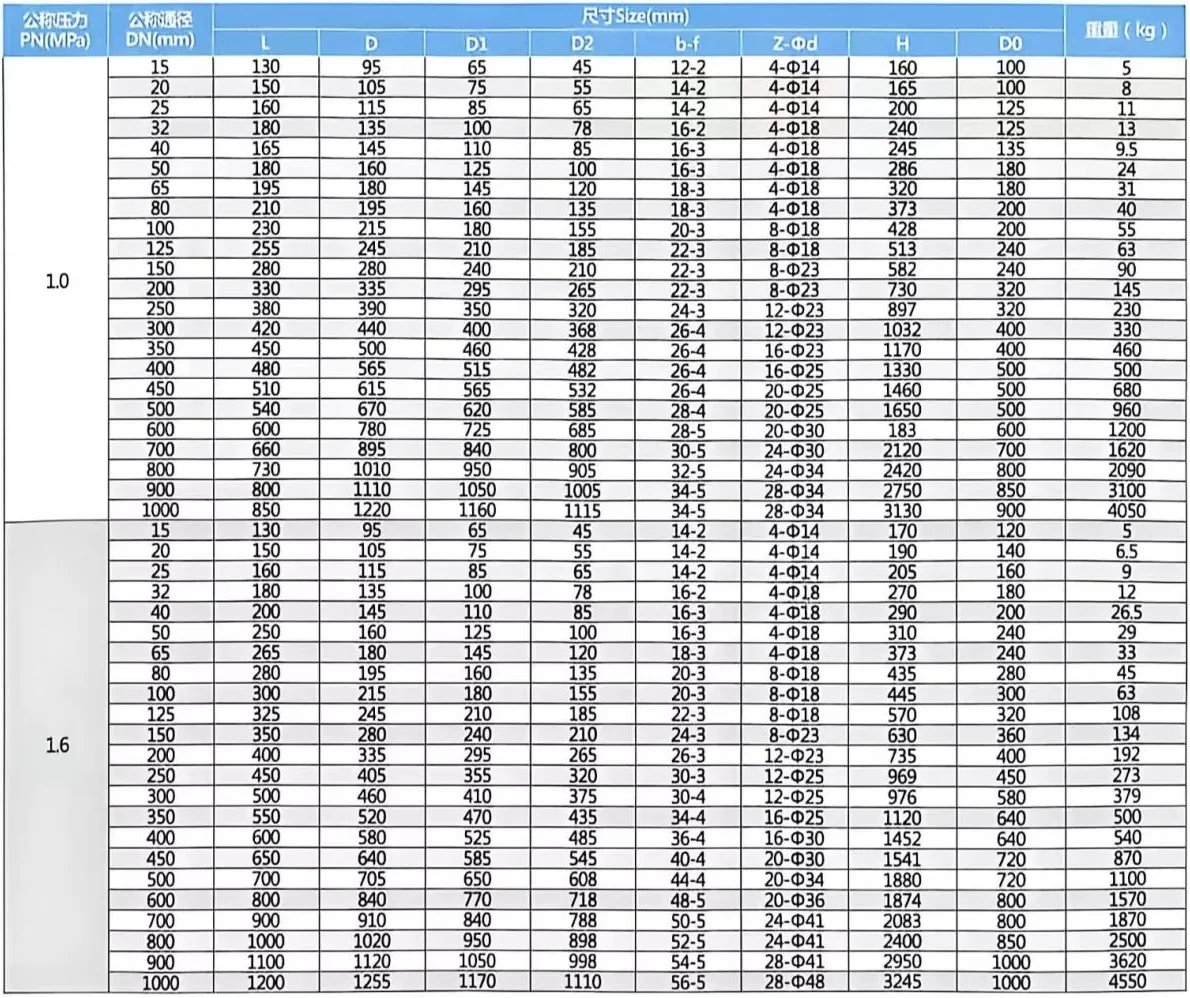

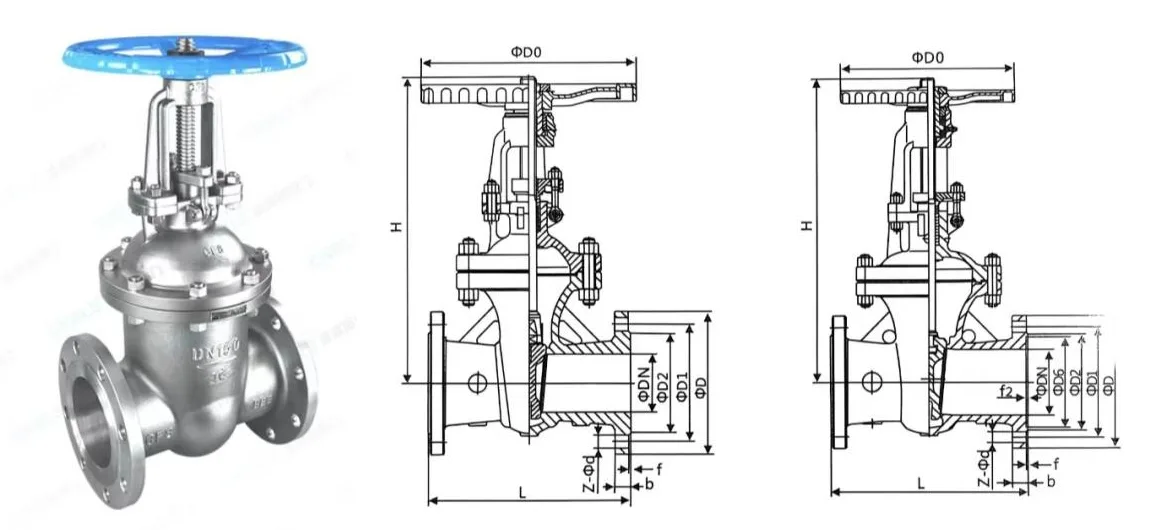

Especificaciones del producto

Principio de funcionamiento

El principio de funcionamiento de la válvula de compuerta con brida GB se basa en el movimiento de elevación vertical de la compuerta impulsada por el vástago de la válvula para realizar la apertura y el cierre de la tubería, con la lógica de operación detallada a continuación:

Proceso de apertura

Al girar el volante, la tuerca del vástago de la válvula gira, lo que convierte el movimiento giratorio en un movimiento de elevación lineal, lo que hace que el vástago de la válvula impulse la compuerta para que se eleve verticalmente. Cuando la compuerta se levanta completamente a la posición completamente separada de la superficie de sellado del asiento de la válvula, el canal de flujo está completamente libre de obstrucciones y la válvula está en el estado completamente abierto, logrando una circulación del medio sin obstáculos con una pérdida de presión mínima.

Proceso de cierre

Al girar el volante en dirección inversa, el vástago de la válvula baja la compuerta verticalmente. Cuando la compuerta cae a la posición en la que está completamente equipada con la superficie de sellado del asiento de la válvula, el canal de flujo del medio queda completamente bloqueado. La presión media de la tubería puede ayudar a presionar la compuerta firmemente contra el asiento de la válvula, formando un sello duro confiable para prevenir eficazmente las fugas del medio, y la válvula está en estado completamente cerrado.

Estándares de aplicación

Principales escenarios de aplicación

● Sector Industrial: Petróleo, ingeniería química, energía eléctrica, metalurgia, transmisión de gas natural, para control on-off de vapor, productos derivados del petróleo, medios ácidos y alcalinos, gas y otros fluidos industriales.

● Sector municipal y civil: sistemas urbanos de suministro de agua, tratamiento de aguas residuales, calefacción, ventilación y aire acondicionado (HVAC), para un corte confiable del flujo de agua o vapor.

● Condiciones especiales de trabajo: Tuberías de alta temperatura y alta presión, tuberías con medios que contienen partículas, medios corrosivos fuertes, tuberías de transmisión de larga distancia, etc.
