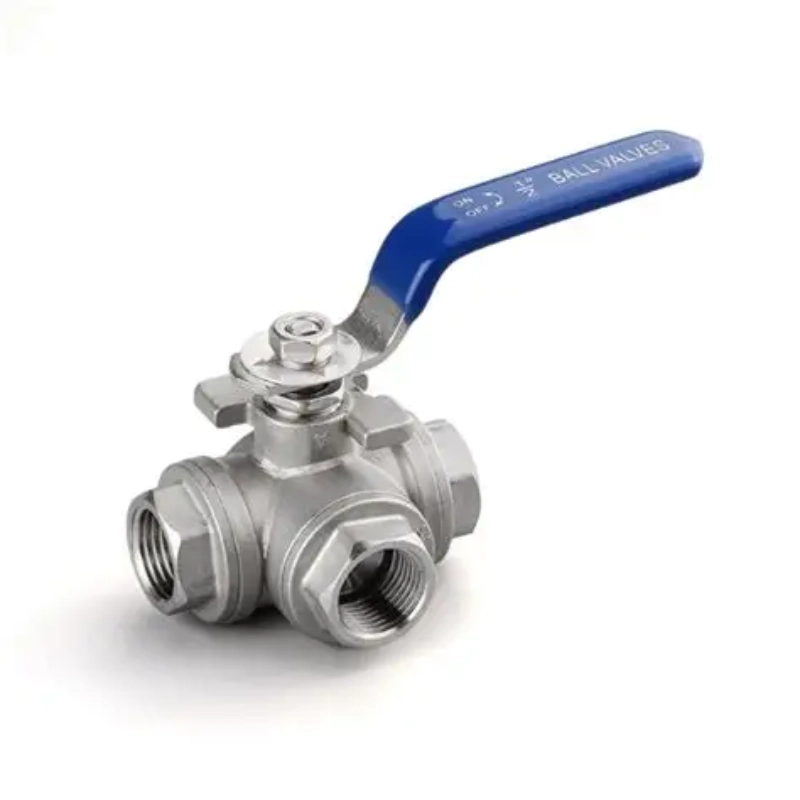

Válvulas de bola en T con rosca interna de acero inoxidable
Bolaisi ofrece calidad constante y fabricación profesional para soluciones de control de flujo industrial. Suministramos válvulas de bola en T con rosca interna de acero inoxidable construidas según los estándares API 608 y ASME, con acero inoxidable forjado, clasificación de presión 1000 WOG y control de puerto T/L confiable. Como fabricante experimentado, ofrecemos diseño roscado avanzado, sellado estable y opciones personalizadas para respaldar la adquisición mayorista y de proyectos en todo el mundo.
Válvulas de bola en T con rosca interna de acero inoxidableProporciona un control multipuerto confiable para tuberías de presión media-alta. Con una clasificación de alta presión, una ruta de flujo flexible, una instalación roscada y un cuerpo de acero inoxidable resistente a la corrosión, simplifican eficazmente el diseño de las tuberías y reducen los costos de instalación y mantenimiento. Como multipuertoválvula de bola, se utilizan ampliamente en múltiples industrias y sirven como una solución confiable para el servicio de mezcla, desvío y cierre de flujo.
Clasificación de alta presión 1000 WOG
Clasificado a 1000 psi (≈6,9 MPa) para un rendimiento estable en servicios de agua, petróleo y gas.
Control multipuerto tipo T y tipo L
Puerto T para mezclar y desviar, puerto L para conmutación y cierre: una válvula, múltiples vías de flujo.
Instalación con rosca hembra
Roscas estándar NPT / BSPT / G: no requiere soldadura, es liviana y rápida de instalar.
Cuerpo de acero inoxidable forjado
Construcción forjada de una o dos piezas 304/316/316L para mayor resistencia y resistencia a la corrosión.
ANSI Clase VI Cero Fugas
Los asientos de PTFE/PPL con sellos de alta resistencia brindan un cierre hermético confiable.
Actuación flexible
Mango manual o caja de cambios; Actuadores eléctricos y neumáticos con montaje ISO 5211 disponibles.
Definición del producto
Las válvulas de bola en T con rosca interna de acero inoxidable son una válvula de control de flujo multipuerto con clasificación WOG de 1000, adecuada para servicio de agua, petróleo y gas. Utiliza una bola tipo T o tipo L para realizar la mezcla, el desvío o la conmutación del flujo mediante una rotación de 90°.
Con cuerpo forjado de una o dos piezas y conexión rosca hembra (NPT/BSPT/G), permite la instalación ligera de herramientas sin soldadura. Fabricado en acero inoxidable 304/316/316L, presenta alta resistencia, resistencia a la corrosión y larga vida útil, ampliamente utilizado en sistemas petroquímicos, HVAC, industriales, alimentarios y farmacéuticos. Para conexiones de tuberías bridadas, consulte nuestraválvula de bola con brida de acero inoxidable.
Parámetros técnicos
| Elemento de parámetro | Valor del parámetro |
| Clase de presión | 1000 WOG (1000 psi ≈ 6,9 MPa); Prueba de carcasa: 1500 psi (≈10,3 MPa); Prueba de sellado: 1100 psi (≈7,6 MPa) |
| Diámetro nominal | 1/4" ~ 2" (DN8 ~ DN50); Tamaños principales: 1/2" (DN15), 3/4" (DN20), 1" (DN25), 1-1/2" (DN40) |
| Tipo de bola | Tipo T (mezcla/desvío de 3 vías), Tipo L (desvío/cierre de 2 vías) |
| Estructura y conexión del cuerpo | Acero inoxidable forjado de una pieza/2 piezas; Rosca hembra (NPT / BSPT / G), no requiere soldadura |
| Material del núcleo | Cuerpo / Bola / Vástago: acero inoxidable 304 / 316 / 316L; Asiento: PTFE/PPL; Juntas: caucho de alta resistencia / grafito flexible |
| Temperatura aplicable | Asiento de PTFE: -20 ℃ ~ 120 ℃; Asiento PPL: -20 ℃ ~ 200 ℃ |
| Medios aplicables | Agua, petróleo, gas natural, GLP, aire comprimido, disolventes químicos, medios corrosivos suaves o fuertes. |
| Método de operación | Manual (mariposa/mango cuadrado/caja de cambios); Opcional: Eléctrico (On-Off / Modulante), Neumático (Simple / Doble Efecto), montaje ISO 5211 |
Significado de 1000 WOG
1000 WOG es una clasificación universal de presión y medios en la industria de válvulas:
W
Agua
Agua limpia, agua circulante, agua del grifo, aguas residuales ligeramente corrosivas.
O
Aceite
Aceite mineral, aceite hidráulico, aceite lubricante, diesel, gasolina.
G
Gas
Gas natural, GLP, aire comprimido, gas inerte.
1000
Presión nominal
Presión de trabajo de 1000 psi (≈6,9 MPa) para tuberías de media-alta presión.
Bola tipo T frente a bola tipo L: diferencias fundamentales
| Artículo de comparación | Bola tipo T | Bola tipo L |
| Estructura de ruta | Forma de T de 3 vías, tres puertos intercambiables | Forma de L de 2 vías, dos puertos conectados |
| Función principal | Mezclar, desviar, converger | Desviar, cerrar |
| Escenarios aplicables | Mezclado de medios, distribución hidráulica, sistemas multicanal. | Conmutación de flujo, cierre de circuito |
| Rendimiento de sellado | ANSI Clase VI | ANSI Clase VI (más estable) |
| Tabú de uso | Evite la apertura total de 3 vías bajo alta diferencia de presión | Estrictamente ninguna conexión de 3 vías |
Guía de selección de materiales
Acero inoxidable 304
Para agua, petróleo y gas en general; -20 ℃ ~ 120 ℃; aplicaciones más comunes.
Acero inoxidable 316
Para medios ligeramente corrosivos y fluidos que contienen cloruros; mejor resistencia a las picaduras.
Acero inoxidable 316L.
Para gases fuertemente corrosivos, ácidos, alcalinos y clorados; Excelente soldabilidad y resistencia a la corrosión.
Coincidencia de asientos
PTFE: buen sellado, temperatura general. PPL: alta temperatura hasta 200 ℃.
Características principales
Clasificación de alta presión
1000 WOG (6,9 MPa), estable para servicio de alta presión.
Control multipuerto
Bolas tipo T/L para mezclar, desviar y cambiar.
Fácil instalación
Roscas estándar NPT/BSPT/G, no requiere soldadura.
Materiales de primera calidad
Cuerpo de acero inoxidable forjado con excelente resistencia a la corrosión.
Sellado confiable
Rendimiento ANSI Clase VI sin fugas.
Operación flexible
Manual/eléctrico/neumático, montado ISO 5211.
Amplio rango de temperatura
-20 ℃ ~ 200 ℃ dependiendo del material del asiento.
Instalación y mantenimiento
Puntos de instalación
- Confirme el tipo de bola (T/L), tamaño, presión, rosca y material.
- Limpie las roscas y la cavidad de la válvula antes de la instalación.
- Utilice cinta de PTFE o sellador de roscas; apriete correctamente.
- Reserve suficiente espacio de operación para el mango.
- Realice una prueba de presión según el estándar 1000 WOG antes de su uso.
Puntos de mantenimiento
- Inspección periódica de fugas, corrosión y funcionamiento.
- Limpiar y aplicar protección anticorrosiva en las partes exteriores.
- Reemplace los asientos y sellos si se producen fugas.
- Para actuadores eléctricos/neumáticos: comprobar el motor, el suministro de aire y los finales de carrera.
- No reparar bajo presión.
Escenarios de aplicación típicos
- Petroquímico:Mezclado, desvío y conmutación de medios.
- Manufactura Industrial:Sistemas hidráulicos y circuitos de refrigeración.
- Climatización municipal:mezcla y distribución de agua.
- Alimentación y Farmacéutica:Control de fluido sanitario (316L).
- Gas y Energía:Conmutación de línea de gas natural/GLP.
¿Por qué elegir las válvulas Bolaisi?
Sistema de Calidad Verificado
Certificado paraGB/T 19001-2016/ISO 9001:2015sistema internacional de gestión de la calidad.
Forja y mecanizado internos
Control total del proceso desde la materia prima hasta la válvula terminada en nuestra propia fábrica de Wenzhou.
100% probado a presión
Cada válvula de bola en T se somete a pruebas de carcasa y de sellado según los requisitos de 1000 WOG antes de la entrega.
Soporte de ingeniería
Nuestro equipo técnico le ayuda a elegir el tipo T o L, el material del asiento, el estándar de rosca y el accionamiento.
Gama completa de productos
También suministramosválvulas de bola de rosca interna de acero inoxidable, válvulas de bola eléctricas de acero inoxidableyválvulas de bola con brida de tres vías.
OEM y ODM disponibles
Se admiten tamaños, materiales, tipos de roscas, accionamiento y marcas de placa de identificación personalizados.
Imagen del producto
Preguntas frecuentes
¿Cuál es la diferencia entre una válvula de bola de tres vías tipo T y tipo L?
Una bola tipo T tiene un pasaje en forma de T que conecta tres puertos de manera intercambiable, lo que la hace ideal para mezclar, desviar y converger flujos. Una bola tipo L tiene un pasaje en forma de L que conecta solo dos puertos a la vez, lo que la hace adecuada para conmutación y cierre de flujo. Elija el tipo T para tareas de mezcla y el tipo L para desviar o aislar circuitos.
¿Qué significa 1000 WOG en una válvula de bola?
1000 WOG significa que la válvula está clasificada para una presión de trabajo de 1000 psi (≈6,9 MPa) en servicios de agua, petróleo y gas. Es una clasificación común en la industria para válvulas de bola roscadas de acero inoxidable e indica la idoneidad para tuberías de presión media-alta que manejan agua, petróleo, gas natural, GLP y aire comprimido.
¿Qué tamaños y estándares de rosca están disponibles?
Fabricamos válvulas de bola en T con rosca interna en acero inoxidable de 1/4" a 2" (DN8 a DN50), con tamaños principales de 1/2", 3/4", 1" y 1-1/2". Las opciones de rosca estándar incluyen NPT, BSPT y G (BSPP). Los estándares de rosca personalizados están disponibles a pedido.
¿Se pueden automatizar estas válvulas con actuadores eléctricos o neumáticos?
Sí. Todos los modelos cuentan con una plataforma de montaje ISO 5211 para montaje directo del actuador. Hay disponibles como opciones actuadores eléctricos (on-off o modulantes) y neumáticos (de simple o doble efecto), lo que los hace adecuados para sistemas de control de procesos automatizados. Vea nuestroválvulas de bola eléctricas de acero inoxidablecomo referencia.
¿Cuál es la temperatura máxima de trabajo?
Con asientos de PTFE, la válvula soporta temperaturas de -20 ℃ a 120 ℃. Con los asientos PPL, el rango se extiende de -20 ℃ a 200 ℃. Para requisitos de temperatura más altos, por favorcontáctanospara un diseño alternativo adecuado.
¿Ofrecen fabricación OEM/ODM?
Sí. Como fábrica directa, admitimos materiales de cuerpo personalizados, configuración de bola T/L, estándares de rosca, accionamiento, tipo de manija y marca del cliente. Envíe su dibujo o especificación y le cotizaremos en consecuencia.
¿Necesita una cotización rápida para válvulas de bola en T de acero inoxidable?
Envíenos su tamaño, estándar de rosca, tipo de puerto T o L, medio y presión de trabajo; nuestros ingenieros responderán con una solución técnica dentro de las 24 horas.
