Válvulas de bola de rosca interna de acero inoxidable

Escenarios de aplicación típicos

Con una clasificación de alta presión de 1000 WOG, una construcción de acero inoxidable resistente a la corrosión y una conexión roscada conveniente, las válvulas de bola de rosca interna de acero inoxidable se adaptan a sistemas de tuberías de alta presión en diversas industrias sin una instalación complicada y cumplen con precisión diversos requisitos de control de fluidos. Las aplicaciones típicas son las siguientes:

● Industria petroquímica: Se utiliza en tuberías para petróleo crudo, petróleo refinado, solventes químicos, gases corrosivos y otros medios. Adecuado para condiciones de alta presión de 1000 WOG. El material 316/316L resiste eficazmente la corrosión y garantiza un funcionamiento estable.

● Industria Municipal del Gas: Se utiliza en ductos de transmisión y distribución de gas de alta presión para gas natural y GLP. El excelente sellado evita fugas de gas. La clasificación 1000 WOG combina perfectamente con los sistemas de gas de alta presión.

● Manufactura Industrial: Aplicado en sistemas hidráulicos, sistemas de lubricación y sistemas de aire comprimido. Operación rápida y control suave para equipos industriales.

● Industria alimentaria y farmacéutica: Se utiliza para medios de limpieza corrosivos, vapor a alta temperatura y control de fluidos higiénicos. El acero inoxidable 316L cumple con los estándares higiénicos sin riesgo de contaminación.

● HVAC e industria energética: Adecuado para agua caliente a alta temperatura, vapor y aceite conductor de calor. Las versiones de asiento de metal garantizan un rendimiento estable en condiciones de alta temperatura de 1000 WOG.

Guía de selección de materiales

La selección del material determina directamente la vida útil y la aplicabilidad.

Acero Inoxidable 304 (06Cr19Ni10): Para agua en general, petróleo, gas (agua del grifo, aceite hidráulico, aire comprimido, gas natural). Temperatura: -20°C~180°C. Rentable para la mayoría de las aplicaciones estándar.

Acero inoxidable 316 (06Cr17Ni12Mo2): Para medios levemente corrosivos (agua clorada, ácido/álcali débil, petróleo crudo agrio). Temperatura: -20°C~260°C. Mejor resistencia a la corrosión por picaduras y grietas que el 304.

Acero inoxidable 316L (022Cr17Ni12Mo2): Para medios corrosivos fuertes (ácido fuerte, álcali, gas cloruro). Temperatura: -40°C~260°C. El carbono ultra bajo evita la corrosión intergranular, ideal para ambientes corrosivos severos.

Coincidencia de asientos:

oPTFE: Excelente sellado, para temperatura normal, servicio de baja abrasión 1000 WOG.

oPPL: Para temperatura media-alta hasta 260°C, mejor resistencia al calor que el PTFE.

oSello duro de metal: para altas temperaturas de hasta 450 °C, alta abrasión y condiciones de presión fluctuante.

Definición central

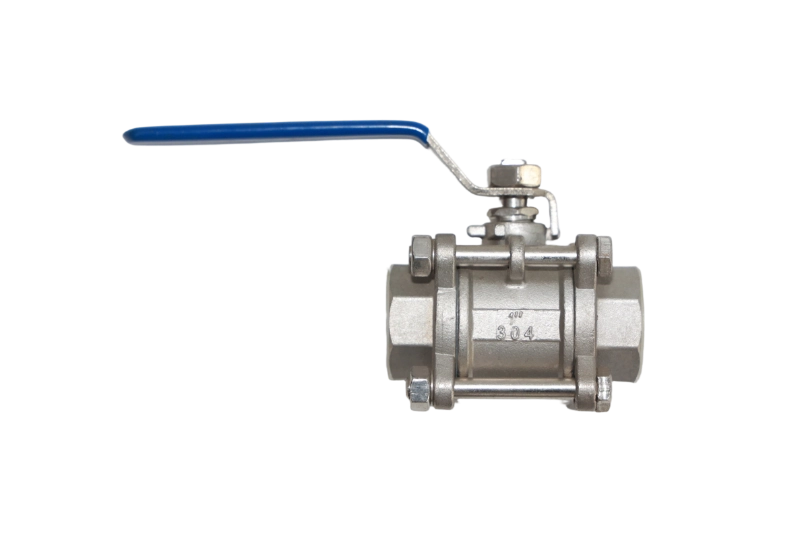

Las válvulas de bola de rosca interna de acero inoxidable son válvulas de control de fluidos de alta precisión hechas de acero inoxidable con extremos roscados hembra y una presión nominal de 1000 WOG.

1000 WOG es una clasificación industrial estándar, lo que significa que la válvula es adecuada para agua, petróleo y gas a 1000 psi (≈6,9 MPa).

Disponible en cuerpo de una pieza o de 3 piezas (el de 3 piezas es el más popular para un fácil mantenimiento en línea). La válvula se abre y cierra rápidamente mediante una rotación de 90° de la bola. Los extremos roscados (NPT/BSPT/G) permiten una fácil instalación sin soldadura.

Fabricado en acero inoxidable 304/316/316L, se utiliza ampliamente en sistemas petroquímicos, industriales, de gas, alimentarios, farmacéuticos y HVAC.

Características clave y parámetros principales

Características clave

● Clasificación de alta presión: Cumple plenamente con 1000 WOG (6,9 MPa), seguro para agua, petróleo y gas a alta presión.

● Fácil instalación y mantenimiento: el diseño de 3 piezas permite el servicio en línea; La conexión roscada no requiere soldadura.

● Resistente a la corrosión: Cuerpo, bola y vástago de acero inoxidable 304/316/316L para una larga vida útil.

● Sellado confiable: sello blando ANSI Clase VI, sello metálico ANSI Clase IV, cero fugas.

● Operación flexible: Actuación manual, eléctrica o neumática disponible.

● Amplio rango de temperatura: -40°C ~ 450°C dependiendo del material del asiento.

● Control de flujo preciso: baja resistencia al flujo, encendido rápido y regulación precisa.

Tabla de parámetros básicos

Explicación detallada de 1000 WOG

● W (Agua): Adecuado para agua limpia, agua en circulación, agua del grifo y aguas residuales ligeramente corrosivas.

● O (Aceite): Adecuado para aceite mineral, aceite hidráulico, aceite lubricante, diesel, gasolina, aceite pesado.

● G (Gas): Adecuado para gas natural, GLP, aire comprimido, gas inerte, gas corrosivo en general.

● 1000: Presión de trabajo nominal 1000 psi (≈6,9 MPa).

Presión de prueba de carcasa: 1500 psi (1,5 × nominal)

Presión de prueba del sello: 1100 psi (1,1 × nominal)

Puntos principales para la instalación y el mantenimiento

Puntos de instalación

1.Verifique la clase de presión, el tamaño, la rosca, el material y la compatibilidad del medio.

2.Limpie las roscas y la cavidad de la válvula antes de la instalación.

3.Utilice cinta de PTFE o sellador de roscas; Apriete correctamente para evitar daños.

4.Realice una prueba de presión durante al menos 30 minutos antes de la puesta en servicio.

5. Reservar espacio de operación y mantenimiento; Instale protección para uso en exteriores.

Puntos de mantenimiento

1.Inspección periódica de fugas, corrosión y rendimiento operativo.

2.Limpiar y proteger las superficies exteriores contra la corrosión.

3.Reemplace los asientos y sellos cuando estén desgastados o tengan fugas.

4.Para válvulas accionadas: revise el motor, el suministro de aire, los interruptores de límite y la lubricación con regularidad.

5. NO reparar bajo presión. Registrar el historial de mantenimiento para su trazabilidad.

Ventaja del producto

Las válvulas de bola de rosca interna de acero inoxidable están diseñadas para el control de fluidos a presión media-alta. Con clasificación WOG 1000, acero inoxidable resistente a la corrosión, instalación roscada conveniente y estructura de 3 piezas fácil de usar, se fabrican de acuerdo con las normas API 608 y ASME.

Las válvulas proporcionan un sellado confiable, un funcionamiento flexible y una larga vida útil, y se utilizan ampliamente en los campos petroquímico, de gas, industrial, alimentario y HVAC. Simplifican el diseño de las tuberías, reducen los costos de instalación y mantenimiento y sirven como una solución confiable para sistemas de fluidos de alta presión de pequeño diámetro.
