Válvulas de bola con brida delgada de acero inoxidable
Como fabricante confiable con tecnología de producción avanzada, Bolaisi se especializa en válvulas de control de fluidos que ahorran espacio con un estricto control de calidad. Suministramos válvulas de bola con brida delgada de acero inoxidable, con cuerpos forjados delgados, alta eficiencia de flujo y sellado confiable. Ofrecemos tamaños personalizados y servicios mayoristas para satisfacer las necesidades de los sistemas de tuberías industriales en espacios confinados.
Válvulas de bola con brida delgada de acero inoxidableson válvulas de control de fluido rotativas con un cuerpo forjado delgado y conexión bridada, que se utilizan para un cierre rápido y una regulación de flujo básica. Construidos en acero inoxidable 304/316/316L con un cuerpo delgado forjado de una sola pieza, brindan flujo de paso total, sellado bidireccional confiable y fácil operación de 90°. Como compactoválvula de bola, son la opción preferida cuando el espacio de instalación, el peso y la eficiencia de conmutación son críticos.
30-50% Cuerpo más delgado
20-40% Peso más ligero
≤0,01MPa Caída de presión
425 ℃ Temperatura máxima de servicio
Ventajas principales del producto
01
Diseño delgado que ahorra espacio
Cuerpo delgado forjado de una sola pieza, entre un 30% y un 50% más delgado y entre un 20% y un 40% más liviano que las válvulas de bola con bridas convencionales, ideal para espacios confinados, patines y equipos livianos.
02
Alta eficiencia de flujo
Bola de paso total con un recorrido de flujo suave; Caída de presión ≤ 0,01 MPa con caudal nominal, capacidad de caudal significativamente mayor que las válvulas de globo.
03
Sellado bidireccional confiable
Sello blando de PTFE o sello duro metálico para servicio de alta temperatura y alta presión; Sellado bidireccional compatible con líneas de flujo de doble dirección.
04
Fácil operación y bajo mantenimiento
Rotación de 90° para un encendido y apagado rápido con un par de operación bajo; Estructura simple para un fácil reemplazo de los componentes centrales y un riesgo mínimo de contaminación.
05
Material de alta calidad y cumplimiento
Cuerpo, bola y vástago de acero inoxidable 304/316/316L con excelente resistencia a la corrosión y trazabilidad total del material.
06
Amplio rango de presión y temperatura
PN16 – PN100 (Clase 150 – 600) con un rango de temperatura de trabajo desde -20 ℃ hasta 425 ℃ dependiendo de la selección de sello y asiento.
Definición del producto y principio de funcionamiento
Las válvulas de bola con brida delgada de acero inoxidable son válvulas de control de fluidos rotativas con un cuerpo forjado delgado y conexión bridada, que se utilizan para un cierre rápido y una regulación de flujo básica.
0° Completamente abierto
Puerto alineado con la dirección del flujo: capacidad máxima de flujo.
90° Completamente cerrado
Puerto perpendicular al flujo: aislamiento completo.
0–90° estrangulamiento
Los ángulos intermedios proporcionan una regulación básica del flujo.
El actuador impulsa el vástago y la bola para que giren entre 0° y 90°. El material 304/316/316L garantiza una amplia compatibilidad de medios en todas las aplicaciones industriales.
Parámetros técnicos básicos
Las válvulas de bola con brida delgada de acero inoxidable se adaptan a diversas condiciones de temperatura, presión y medios. Todos los parámetros se han sometido a pruebas rigurosas para garantizar la estabilidad y confiabilidad del producto, coincidiendo directamente con las necesidades de uso reales del comprador.
| Elemento de parámetro | Valor del parámetro |
| Diámetro nominal | DN15 ~ DN200 (NPS 1/2" ~ 8"); estándar: DN25, DN50, DN80, DN100 |
| Clase de presión | PN16, PN25, PN40, PN64, PN100; Clase 150, 300, 600 |
| Temperatura aplicable | PTFE: -20 ℃ ~ 120 ℃; FKM: -20℃~180℃; Sello duro SS: -29 ℃ ~ 200 ℃; Estelita: -40 ℃ ~ 425 ℃ |
| Material del núcleo | Cuerpo / Bola / Vástago: 304 / 316 / 316L; Juntas: PTFE / FKM (blando); SS / Estelita (dura) |
| Medios aplicables | Agua, agua de mar, fluidos alimentarios, petróleo, aceite hidráulico, disolventes químicos, ácidos/álcalis débiles, vapor, aire comprimido. |
| Actuación | Manual (palanca/volante), engranaje helicoidal, eléctrico (Modbus opcional) |
| Estructura del cuerpo | Cuerpo forjado delgado de una sola pieza, entre un 30% y un 50% más delgado; paso total |
Tipos principales y coincidencia de aplicaciones
Manual de sello blando
PTFE / FKM · 90° Operación Rápida
Líneas municipales de agua, HVAC, alimentos y bebidas donde se requiere un rápido encendido manual y cero fugas.
Engranaje helicoidal de sello duro
Metal / Estelita · Alta temperatura y presión
Sistemas petroquímicos, de vapor de centrales eléctricas y de aceite térmico donde las altas temperaturas y la resistencia a la abrasión son fundamentales.
Sello suave eléctrico
Actuador eléctrico · Retroalimentación opcional
HVAC automatizado, redes de agua y líneas farmacéuticas que requieren control remoto y cero fugas.

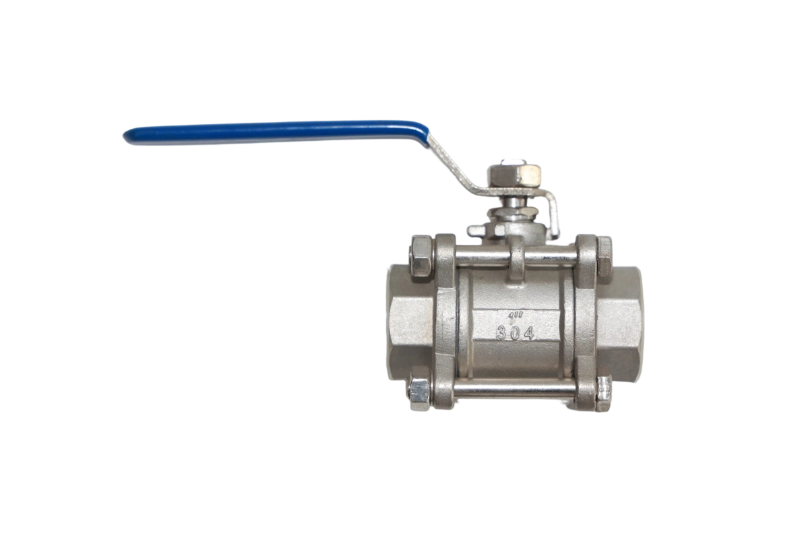

Para tuberías totalmente automatizadas, consulte nuestraválvulas de bola eléctricas de acero inoxidable. Para conexiones roscadas en colectores ajustados, consulte nuestraválvulas de bola de rosca interna de acero inoxidable.
Guía de selección de materiales
Cuerpo / Bola / Vástago
304 Servicios Generales
Agua, aire y aceite; -20 ℃ ~ 100 ℃; rentable para la industria municipal y en general.
316 Resistente a la corrosión
Servicio de cloruro, agua de mar y ácido débil; mejor resistencia a las picaduras.
316L Grado higiénico
Fuerte corrosión y servicio higiénico; Cumple con FDA/3A para líneas alimentarias y farmacéuticas.
Sellos
PTFE -20 ℃ ~ 120 ℃
Fuerte resistencia a la corrosión, cero fugas.
FKM (Vitón) -20 ℃ ~ 180 ℃
Excelente resistencia química.
Sello duro SS -29 ℃ ~ 200 ℃
Medios abrasivos y de alta presión.
Sello duro de estelita Hasta 425 ℃
Extrema resistencia al desgaste.
Escenarios de aplicación típicos
Las válvulas de bola con brida delgada de acero inoxidable, con su diseño delgado, conmutación eficiente y sellado confiable, se utilizan ampliamente en sistemas de tuberías en diversas industrias donde el espacio de instalación y la eficiencia de conmutación son críticos.
Alimentación y Farmacéutica
Sello blando 316L + PTFE, diseño delgado para líneas de producción densas.
Petroquímico
Sello duro 316/316L, Clase 150–600, para solventes de alta temperatura y crudo agrio.
Municipalidad y Construcción
Sello blando 304 para sistemas de suministro de agua, HVAC y suministro de agua secundario.
Industrial y Marino
Delgado y liviano para sistemas hidráulicos, neumáticos y marinos; fuerte resistencia a las vibraciones.
Nueva energía y potencia
Sello duro para líneas de vapor y refrigeración de alta temperatura en centrales fotovoltaicas, eólicas y eléctricas.
Instalación y mantenimiento
Puntos de instalación
- Sello bidireccional; siga la flecha de flujo para facilitar el mantenimiento; reserve suficiente espacio de operación.
- Bridas limpias; utilizar juntas adecuadas; apriete los pernos en forma transversal en 2 o 3 etapas.
- Tubería limpia; comprobar la rotación de la bola; Pruebe el actuador eléctrico antes de la instalación.
- Presurización lenta, ventilación de aire, prueba de presión durante 30 minutos antes de la puesta en servicio.
Puntos de mantenimiento
- Inspección periódica: comprobar fugas, apriete de los pernos y funcionamiento; lubrique el vástago mensualmente.
- Reemplace las juntas, asientos o empaquetaduras si se producen fugas; repinte o reemplace las superficies duras desgastadas del sello.
- Limpiar el exterior, aplicar aceite antioxidante; mejorar la protección en ambientes clorados/salinos.
- No reparar bajo presión; elimine los atascos con cuidado; solucionar problemas de actuadores de forma segura.
- Establecer registros de mantenimiento para la gestión del ciclo de vida.
¿Por qué elegir las válvulas Bolaisi?
Sistema de Calidad Verificado
Certificado paraGB/T 19001-2016/ISO 9001:2015sistema internacional de gestión de la calidad.
Forja y mecanizado internos
Control total del proceso desde la materia prima hasta la válvula terminada en nuestra propia fábrica de Wenzhou.
100% probado a presión
Cada válvula de bola de brida delgada se somete a pruebas de carcasa y asiento antes de su entrega.
Soporte de ingeniería
Nuestro equipo técnico le ayuda a elegir el material del cuerpo, el tipo de sello, la clase de presión y el accionamiento.
Gama completa de productos
También suministramosválvulas de bola con bridas de acero inoxidable, válvulas de bola aisladas con chaquetayválvulas de bola de acero al carbono.
OEM y ODM disponibles
Se admiten tamaños, materiales, estándares de bridas, accionamiento y marcas personalizados en la placa de identificación.

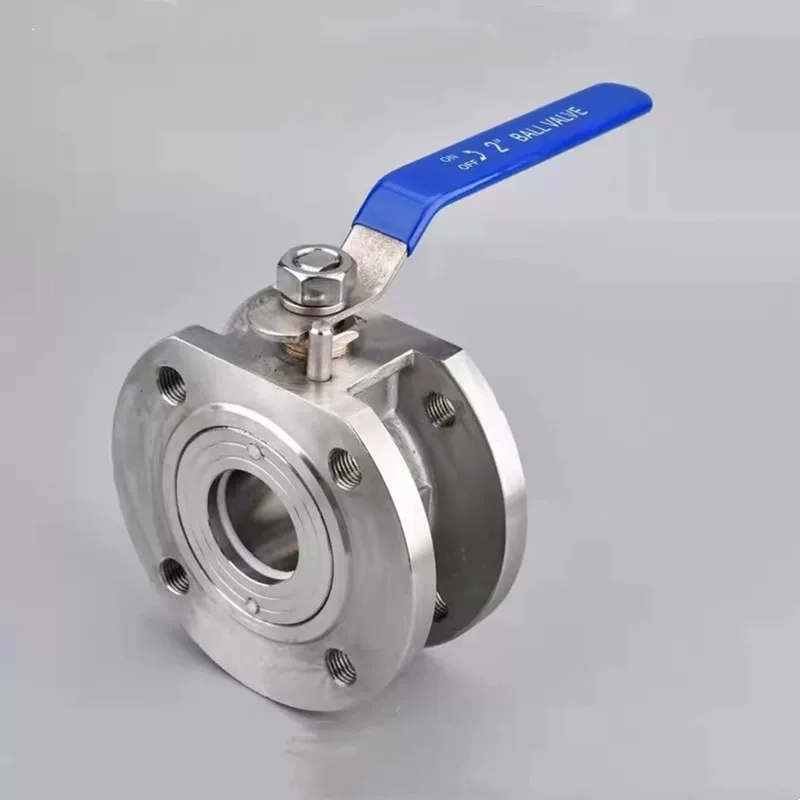

Imagen del producto
Preguntas frecuentes
¿Qué es una válvula de bola con brida delgada de acero inoxidable?
Es una válvula de bola con bridas con un cuerpo delgado forjado de una sola pieza que es entre un 30% y un 50% más delgado y entre un 20% y un 40% más liviano que las válvulas de bola con bridas convencionales. Proporciona flujo de paso total, sellado bidireccional y operación de encendido y apagado rápido de 90°, lo que lo hace ideal para espacios confinados, diseños de tuberías densas y equipos livianos.
¿Cuánto espacio y peso ahorra el diseño delgado?
En comparación con las válvulas de bola con bridas estándar, el delgado cuerpo forjado es entre un 30% y un 50% más delgado y entre un 20% y un 40% más liviano. Esto reduce los requisitos de soporte, simplifica el diseño de las tuberías y reduce el costo total de instalación, algo especialmente valioso en patines, sistemas marinos y unidades de proceso modulares.
¿Qué clases de presión y tamaños están disponibles?
Fabricamos válvulas de bola con brida delgada de acero inoxidable desde DN15 a DN200 (NPS 1/2" a 8"), con tamaños estándar DN25, DN50, DN80 y DN100. Las clases de presión incluyen PN16, PN25, PN40, PN64, PN100 y Clase 150, 300, 600 para adaptarse a diferentes clasificaciones de tuberías.
¿Cuál es la diferencia entre sello blando y sello duro?
El sello blando utiliza asientos de PTFE o FKM para servicio de -20 ℃ ~ 180 ℃ sin fugas, ideal para líneas de agua, HVAC, alimentos y productos químicos en general. El sello duro utiliza asientos de acero inoxidable o estelita para servicio de -29 ℃ ~ 425 ℃ con medios abrasivos y de alta presión, ideal para aplicaciones petroquímicas, de vapor, de aceite térmico y de centrales eléctricas.
¿Se puede automatizar la válvula con un actuador eléctrico?
Sí. Todos los modelos aceptan actuadores eléctricos (encendido-apagado o modulantes, Modbus opcional) y neumáticos a través de una plataforma de montaje estándar ISO 5211. También se encuentran disponibles opciones de engranaje helicoidal y palanca manual o volante. Vea nuestroválvulas de bola eléctricas de acero inoxidablecomo referencia.
¿Ofrecen fabricación OEM/ODM?
Sí. Como fábrica directa, admitimos materiales de carrocería personalizados (304/316/316L), tipo de sello (PTFE/FKM/SS/Stellite), estándar de brida (GB/ANSI/DIN/JIS), accionamiento y marca del cliente. Envíe su dibujo o especificación y le cotizaremos en consecuencia. Por favorcontáctanospara más detalles.
¿Listo para pedir válvulas de bola con brida delgada de acero inoxidable?
Envíenos su tamaño, clase de presión, estándar de brida, medio y temperatura; nuestros ingenieros responderán con una solución técnica y una cotización dentro de las 24 horas.
