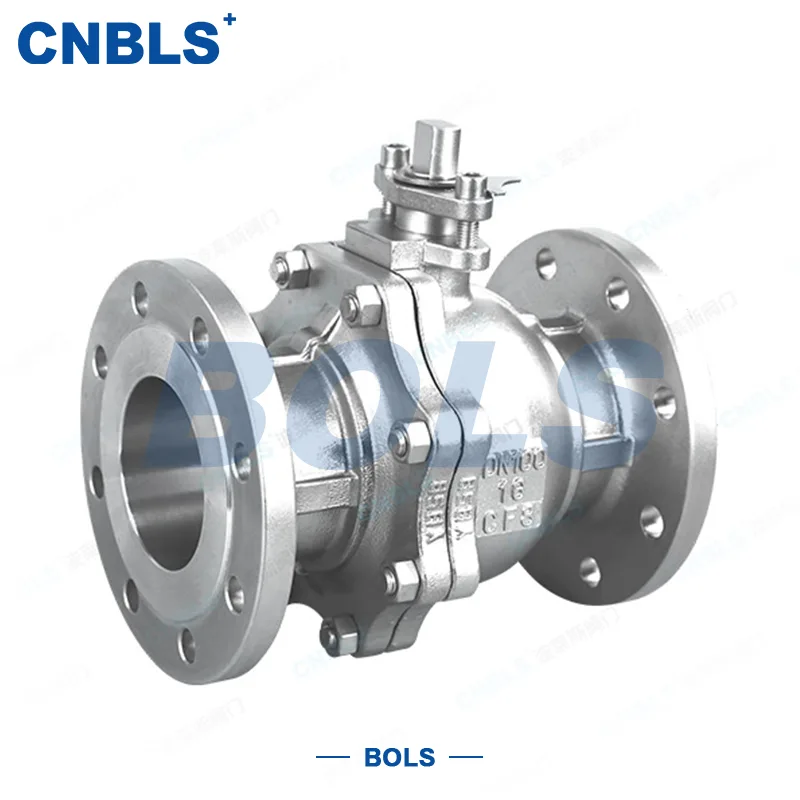

Válvula de bola con brida de acero inoxidable

Bolaisi Valve Co., Ltd. es una marca de válvulas especializada con casi dos décadas de experiencia en el control de fluidos industriales. Ubicada en Wenzhou, Zhejiang, conocida como la "Capital de bombas y válvulas de China", la empresa se centra en la fabricación de una amplia gama de válvulas de acero inoxidable. Bolaisi Valve persigue una estrategia de mercado de alta gama, evitando productos de baja calidad. Sus válvulas de bola con bridas de acero inoxidable se fabrican mediante el proceso de fundición con sol de sílice, y los cuerpos de las válvulas se someten a un proceso de chorro de arena secundario. Como proveedor confiable de sistemas de tuberías de fluidos, la empresa emplea un riguroso sistema de inspección de calidad; Cada válvula se somete a múltiples pruebas simuladas antes de salir de fábrica, que abarcan todo, desde el análisis de la materia prima y el mecanizado hasta el ensamblaje del sello y las pruebas de doble presión (hidrostática y neumática). Con amplia experiencia en la producción de válvulas de bola flotante con bridas de acero inoxidable, la empresa se especializa en válvulas caracterizadas por una baja resistencia al flujo, cero fugas y facilidad de mantenimiento. Todas las métricas de rendimiento, incluidas la presión, la temperatura y las capacidades de sellado, se derivan de las condiciones operativas reales de la tubería, lo que garantiza especificaciones precisas sin clasificaciones infladas.

Pruebas de rendimiento en condiciones de funcionamiento reales

1. Pruebas de circulación de tuberías

·Duración de la prueba: Pruebas de carga en circulación continua (agua, aceite o vapor) que duran varias horas.

·Escenarios de prueba: Tuberías de transporte de productos químicos, redes municipales de suministro y drenaje de agua, tuberías de transmisión de gas, tuberías de agua/vapor de centrales eléctricas y sistemas de fluidos en metalurgia y fabricación de papel.

·Medios compatibles: agua dulce, productos derivados del petróleo, gas natural, vapor de alta temperatura y fluidos ligeramente corrosivos.

·Conclusión clave: Para las válvulas de cierre de tuberías industriales, la confiabilidad del sellado, la alta capacidad de flujo (diámetro grande) y la compatibilidad del actuador son primordiales; Esta válvula de bola con brida está diseñada específicamente para ofrecer baja resistencia al flujo y capacidades rápidas de apertura/cierre.

2. Pruebas comparativas de estructuras de sellado de bolas flotantes

Una prueba de presión cíclica de alta/baja temperatura de 30 días que compara una válvula de bola con brida básica estándar con la válvula de bola con brida de acero inoxidable Bolaisi GB:

·Válvula de bola con brida básica: Asiento propenso a desgastarse y fugas después de una exposición prolongada al flujo de medios; dimensiones de bridas no estándar incompatibles con las tuberías industriales convencionales; solo admite operación manual.

·Válvula de bola con brida Bolaisi que cumple con GB: Cuenta con una bola flotante con sellado autoajustable bidireccional; la integridad del sello permanece estable después del ciclo térmico; las dimensiones estandarizadas de las bridas GB garantizan una amplia compatibilidad; El cuerpo de la válvula permite el montaje directo de actuadores de tornillo sin fin, neumáticos o eléctricos para control automatizado.

Ventajas estructurales clave:

1. Ruta de flujo recta de bola flotante: el diseño de paso total minimiza la resistencia al flujo, lo que garantiza un flujo fluido del medio y evita obstrucciones por acumulación de desechos.

2. Conexión de brida que cumple con GB: la configuración estandarizada de orificios para pernos garantiza la compatibilidad con las principales tuberías industriales y facilita la instalación, extracción y mantenimiento.

3. Diseño de vástago compatible con actuadores múltiples: El vástago extendido estándar permite la conexión directa de manijas, engranajes helicoidales o actuadores neumáticos/eléctricos.

4. Sellado de presión bidireccional: Garantiza un sellado hermético independientemente de la dirección del flujo, lo que lo hace adecuado para tuberías con flujo directo o inverso.

3. Pruebas de rendimiento del sello para medios de alta y baja temperatura

La válvula se somete a pruebas de sellado simuladas para dos condiciones operativas distintas: fluidos a temperatura ambiente y vapor a alta temperatura:

·Parámetros de prueba de condición de sello blando: Temperatura del medio ≤150°C; Circulación continua de agua, gas y petróleo durante 720 horas. Resultados de la prueba: Sin desgaste en el asiento de PTFE; cero fugas internas durante la prueba de presión de estanqueidad al gas; Adecuado para agua limpia, gas y aceite a temperatura ambiente (libre de partículas).

·Parámetros de prueba de condición de sellado reforzado: Temperatura del medio ≤200°C; Pruebas continuas con vapor de alta temperatura y medios que contienen trazas de impurezas. Resultados de la prueba: Las superficies de sellado reforzadas resisten la erosión a alta temperatura y el impacto de partículas; sin fugas internas o externas en condiciones de alta temperatura.

La solución de sellado de doble compatibilidad cubre la gran mayoría de aplicaciones de fluidos industriales. Se puede equipar un solo cuerpo de válvula con el sello apropiado según la temperatura del medio, lo que permite que una válvula maneje múltiples condiciones operativas y reduzca los costos de adquisición e inventario para las empresas.

Escenarios de aplicación

Industria química

Transporte de fluidos ácidos/alcalinos, tuberías de materias primas químicas, tuberías de reactores y sistemas de suministro/drenaje de agua en parques químicos; Las válvulas de bola con brida de acero inoxidable resistentes a la corrosión manejan diversos medios corrosivos y proporcionan un cierre rápido.

Industria del petróleo y el gas

Oleoductos, redes de transmisión de gas, equipos de separación de petróleo y gas y oleoductos refinados; Presenta resistencia a alta presión e integridad de sellado, adecuado para condiciones de presión media a alta y aislamiento seguro de fluidos.

Tratamiento de Agua y Protección Ambiental

Redes municipales de agua, tuberías de plantas de tratamiento de aguas residuales, equipos de purificación de agua, sistemas de agua recuperada y proyectos de drenaje de agua de lluvia; Las válvulas de bola con bridas de acero inoxidable de gran diámetro facilitan el control del flujo en extensas redes de tuberías.

Industrias farmacéutica y alimentaria

Líneas de agua purificada farmacéutica, líneas de fluidos para procesamiento de alimentos y sistemas de producción/transporte de bebidas; Los materiales de calidad sanitaria garantizan la limpieza y la pureza, cumpliendo con los estándares de producción limpia.

HVAC y Energía Térmica

Redes centrales de aire acondicionado, tuberías de calefacción residencial, redes de transmisión de energía térmica y válvulas de salas de calderas; La resistencia a altas temperaturas los hace adecuados para aplicaciones de agua caliente y vapor.

Poder y nueva energía

Sistemas de agua circulante de plantas de energía, líneas de fluidos para nuevos equipos de energía, tuberías de sistemas de almacenamiento de energía y líneas de agua de refrigeración industrial; Garantiza un funcionamiento estable y duradero. Construcción Municipal

Tuberías principales para complejos de edificios, mejoras de redes municipales, tuberías industriales para fábricas y sistemas de drenaje y suministro de agua para instalaciones a gran escala; Cuenta con conexiones de brida seguras para un fácil mantenimiento y desmontaje futuro.

Industria marina y offshore

Suministro y drenaje de agua a bordo, tuberías de retención de fluidos y líneas de transferencia de plataformas marinas; resistente a las vibraciones y a la corrosión, diseñado para entornos exteriores exigentes.

Especificaciones del producto

1. Marca/modelo: Bolaisi Q41F/W-10P/16P/25P/40P/64P

2. Material del cuerpo: Acero inoxidable; resistente a la corrosión y la erosión, adecuado para servicio de fluidos industriales a largo plazo

3. Diámetro nominal: DN15–DN400 (cubre todo, desde pequeños ramales hasta redes industriales; personalización disponible)

4. Tipo de sellado: Sello blando de PTFE / Sello reforzado para altas temperaturas

5. Clasificación de presión: múltiples opciones disponibles (PN10/16/25/40/64)

6. Dirección del flujo: flujo bidireccional; diseño autosellante de bola flotante

7. Tipo de conexión: Conexión de brida estándar GB; Cumple con los estándares universales de dimensiones de bridas.

8. Tipo de válvula: Bola flotante, diseño recto

9. Medios aplicables: agua dulce, petróleo, gas natural, vapor de alta temperatura, fluidos ligeramente corrosivos

10. Temperatura de funcionamiento: Sello blando ≤150°C; sello duro ≤280°C

11. Actuación: Operación manual estándar; compatible con actuadores de tornillo sin fin, neumáticos, eléctricos o hidráulicos

12. Operación: El vástago gira la bola 90° para abrir/cerrar completamente; Baja resistencia al flujo y funcionamiento rápido.

Ventajas clave

1. Rendimiento verificado: las pruebas en el mundo real confirman las especificaciones; Capacidades de sellado, resistencia al calor y soporte de presión validadas a través de 720 horas de pruebas cíclicas de tuberías, sin clasificaciones infladas.

2. Gama completa: cobertura total de tamaños (DN15–DN400) y clasificaciones de presión (PN10 a PN64). Admite múltiples clasificaciones de presión; una única línea de productos se adapta a tuberías industriales de distintos tamaños;

3. Opciones de accionamiento flexibles para facilitar las actualizaciones de la automatización: cuenta con un vástago extendido estándar, que elimina la necesidad de soportes adaptadores, lo que permite la instalación rápida de varios actuadores para permitir el control remoto;

4. Diseño de bola flotante con sellado bidireccional para seguridad a prueba de fugas: garantiza un sellado hermético independientemente de la dirección del flujo, ofreciendo alta seguridad para medios peligrosos como petróleo, gas y gas combustible;

5. Bridas GB estandarizadas para una alta versatilidad: las dimensiones uniformes de los orificios para pernos de las bridas permiten la conexión directa durante las modificaciones de tuberías sin necesidad de mecanizado adicional;

6. Las rigurosas inspecciones de calidad de fábrica garantizan una calidad constante: incluye detección de defectos en el cuerpo de acero inoxidable y prueba dual de presión hidrostática/neumática; Elimina defectos como agujeros de arena o fugas antes del envío, lo que garantiza una vida útil más larga.

¿Por qué elegir las válvulas de bola con bridas de acero inoxidable Bolaisi?

¿Está buscando una válvula de bola de cierre de acero inoxidable que maneje diversos medios y niveles de presión y al mismo tiempo admita actualizaciones de automatización? Elija la válvula de bola con bridas de acero inoxidable Bolaisi serie Q41F/W, respaldada por procesos maduros de fundición y mecanizado de acero inoxidable, validada a través de horas de pruebas de tuberías en el mundo real en diversas condiciones y garantizada por un control de calidad integral. ¿Y por qué elegir Bolaisi?

Más de 20 años de experiencia en la fabricación de válvulas

Con más de dos décadas de profunda participación en la industria de las válvulas, poseemos la experiencia y las capacidades de fabricación para ofrecer soluciones de válvulas de alta calidad.

Estricto control de calidad

Desde la adquisición de la materia prima hasta la entrega final, implementamos rigurosas inspecciones de calidad durante todo el proceso de producción para garantizar un rendimiento estable y una larga vida útil.

Servicios profesionales de personalización

Ofrecemos fabricación de válvulas personalizadas según los dibujos, muestras y requisitos de aplicaciones específicos del cliente para satisfacer las diversas necesidades de varios proyectos.

Capacidades de producción avanzadas

Con el respaldo de instalaciones de fabricación profesionales y un equipo técnico experimentado, garantizamos una alta eficiencia de producción y una capacidad de suministro estable.

Un proveedor global de confianza

Clientes de todo el mundo confían en nuestras válvulas, se exportan a numerosos países y regiones y están respaldadas por asociaciones estables y a largo plazo con clientes de todo el mundo.

Atención al cliente integral

Brindamos soporte y servicio profesionales durante toda la asociación, cubriendo todo, desde consultas sobre productos y aprobación de muestras hasta seguimiento del progreso de la producción y servicio posventa.

Preguntas frecuentes

P1: ¿Puede esta válvula de bola con bridas de acero inoxidable regular el flujo? ¿Se puede utilizar en posición semiabierta durante períodos prolongados?

R: Este producto está diseñado principalmente para servicio de encendido/apagado y puede manejar la regulación de flujo a corto plazo; sin embargo, no se recomienda el funcionamiento prolongado en un estado parcialmente abierto, ya que la estrangulación sostenida acelera la erosión y el desgaste de las superficies de sellado, acortando así la vida útil de la válvula. Para un control de flujo preciso, se recomienda una válvula de bola reguladora con puerto en V.

P2: ¿Qué tipo de sello se debe seleccionar para aplicaciones de vapor a alta temperatura (150°C/200°C)?

R: Para agua limpia, aceite o vapor estándar a temperaturas ≤150 °C, es adecuado un sello blando de PTFE (teflón) estándar. Para vapor a alta temperatura cercano a los 200 °C, se recomienda un sello duro resistente a altas temperaturas para evitar fallas o fugas causadas por el ablandamiento de los sellos de PTFE estándar a altas temperaturas.

P3: ¿Se puede utilizar un cuerpo de válvula de acero inoxidable 304 con medios que contengan iones de cloruro o agua de mar?

R: Un cuerpo de válvula estándar 304 es adecuado sólo para agua limpia o aceite con bajo contenido de iones cloruro. Para entornos corrosivos con altos niveles de iones de cloruro, como agua de mar o procesos de decapado, se requiere un cuerpo de válvula de acero inoxidable 316 o 316L para resistir eficazmente la corrosión por picaduras inducida por cloruro.

P4: ¿Cómo se deben manejar las fugas leves del vástago? ¿Es necesario quitar toda la válvula?

R: No es necesario retirar la válvula de la tubería; El problema se puede resolver rápidamente simplemente quitando el casquillo superior y reemplazando el sello interno del empaque. Este proceso es simple y minimiza el tiempo de inactividad por mantenimiento.

P5: ¿Se pueden adaptar actuadores neumáticos o eléctricos a válvulas manuales?

R: Sí. El cuerpo de la válvula presenta un diseño de vástago extendido universal, lo que permite actualizaciones de automatización simplemente conectando un actuador con el torque adecuado; no es necesario reemplazar el cuerpo de la válvula ni modificar la tubería.

P6: ¿Se pueden usar indistintamente bridas con diferentes clasificaciones de presión (PN16, PN25, PN40)?

R: No se recomienda mezclarlos. Las bridas de diferentes clasificaciones de presión varían en espesor, diámetros de orificios para pernos y estándares de soporte de presión; mezclarlos plantea riesgos de seguridad, como fugas de alta presión o deformación de bridas. La selección debe coincidir con la presión nominal de diseño de la tubería.

P7: ¿Con qué frecuencia se debe dar mantenimiento a la válvula? ¿Las piezas de desgaste necesitan reemplazo periódico?

R: Para condiciones de funcionamiento estándar que implican agua limpia o aceite a temperatura ambiente, una inspección una vez al año es suficiente. Para aplicaciones de alta temperatura, gas o medios corrosivos, las inspecciones deben realizarse cada seis meses. Si la empaquetadura de sellado y el asiento de la válvula no muestran signos de desgaste o fugas, se pueden seguir utilizando; El reemplazo de las piezas de desgaste solo es necesario si se producen fugas, lo que elimina la necesidad de un reemplazo periódico obligatorio.

P8: ¿Qué se debe hacer si las válvulas de gran diámetro (DN300, DN350) son difíciles de operar?

R: Para tuberías de gran diámetro, se recomienda equipar las válvulas con un mecanismo de engranaje helicoidal para reducir significativamente el par de operación; para aplicaciones automatizadas, se pueden instalar actuadores neumáticos o eléctricos para permitir la operación remota con un solo toque, eliminando la necesidad de manipulación manual.
