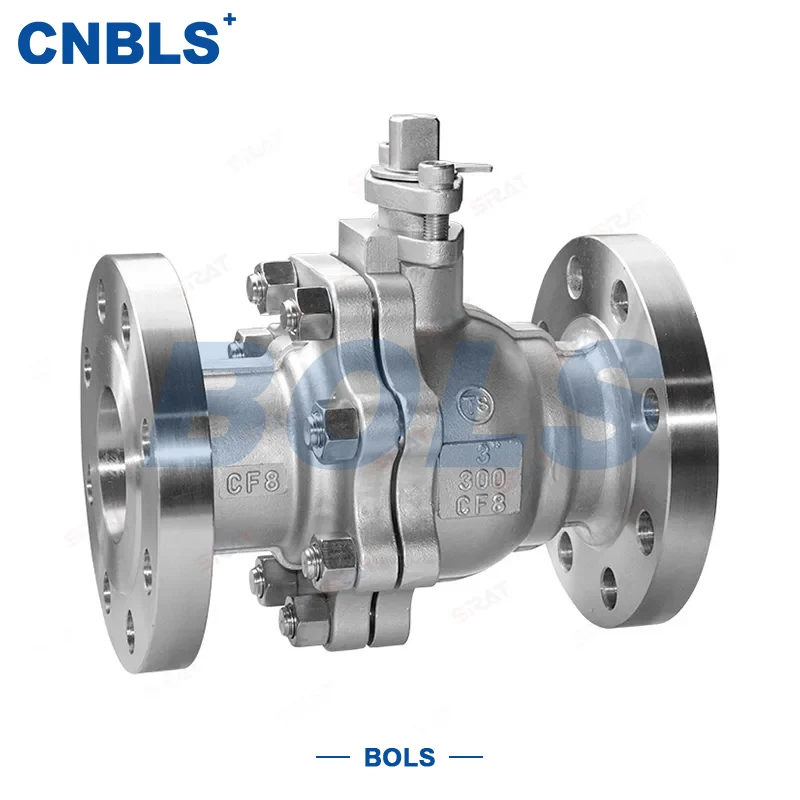

Válvulas de bola integradas de acero inoxidable ANSI

Las válvulas de bola integradas de acero inoxidable ANSI están diseñadas y fabricadas en estricta conformidad con ANSI B16.34. Cuenta con una estructura integral de bola y vástago, eliminando las tradicionales piezas de conexión divididas para un diseño más compacto, mayor resistencia y sellado más confiable.

Con un paso de flujo directo, la válvula tiene una baja resistencia al flujo y un funcionamiento rápido, lo que permite un control rápido de apertura y cierre total de los medios de la tubería. Equipada con diversos materiales de acero inoxidable y estructuras de sellado, la válvula ofrece un rendimiento estable en condiciones corrosivas, de alta temperatura y alta presión, lo que la convierte en una válvula de control clave para las industrias del petróleo, química, gas natural, tratamiento de agua, alimentaria, farmacéutica y otras.

Estructura central y características

Estructura fundida integral

● La bola y el vástago están íntegramente fundidos en acero inoxidable, sin soldaduras ni conexiones roscadas adicionales.

● Alta rigidez estructural y concentricidad, lo que reduce eficazmente el riesgo de agarrotamiento y fugas.

● Tamaño compacto, ideal para diseños de tuberías con espacio limitado.

Excelente rendimiento de flujo

● Paso de flujo recto tipo S con baja pérdida de presión y gran capacidad de flujo.

● Alto coeficiente de caudal Cv, superior a las válvulas de globo convencionales y válvulas de compuerta del mismo tamaño.

Fuerte resistencia a la corrosión y larga vida útil

● El cuerpo, la bola, el vástago y los sujetadores están disponibles en acero inoxidable.

● Adecuado para medios corrosivos, incluidos ácidos, álcalis, sales, petróleo, gas y vapor.

● Acero inoxidable dúplex, Hastelloy y otras aleaciones disponibles para condiciones altamente corrosivas, de alta temperatura y alta presión.

Sellado confiable y amplia aplicación

● Estructuras de bola flotante/bola fija disponibles.

● Sello blando (PTFE/RPTFE) y sello duro metálico (aleación de estelita) para diferentes requisitos de temperatura.

● La tasa de fuga cumple con API 6D Clase Ⅵ.

Multiestándar, multiaccionamiento, multiconexión

● Cumple con los estándares internacionales, incluidos API 6D, ANSI B16.34, ANSI B16.5.

● Gama completa de accionamiento: manual, tornillo sin fin, neumático, eléctrico.

● Múltiples conexiones: bridadas, roscadas y soldadas a tope para una fácil instalación en sitio.

Principales parámetros técnicos

Configuración del material principal

Aplicaciones típicas

Con estructura integral, construcción totalmente de acero inoxidable y diseño de alto estándar, las válvulas de bola integradas de acero inoxidable ANSI se utilizan ampliamente en sistemas industriales que requieren sellado estricto, confiabilidad y resistencia a la corrosión:

● Petróleo y gas: tuberías de recolección, conjuntos de bocas de pozo, estaciones de procesamiento de petróleo y gas (a prueba de incendios, antiazufre, con certificación API 6D)

● Industria Química: Transporte de ácidos, álcalis, sales, disolventes y productos químicos corrosivos.

● Tratamiento de agua y protección del medio ambiente: agua cruda, aguas residuales, agua pura, sistemas de desalinización

● Ingeniería energética: agua de alimentación de calderas, agua circulante, sistemas de tratamiento químico de agua.

● Alimentación y farmacia: medios higiénicos, vapor, limpieza de tuberías (sin espacios muertos, fácil de limpiar)

● Fabricación de papel, impresión y teñido, metalurgia: lodos y fluidos corrosivos, de alta temperatura y que contienen partículas.

Recomendaciones de selección

Combinación de medios y materiales

● Corrosión general: serie 304 / CF8

● Corrosión media a alta: serie 316L / CF3M

● Alta presión y corrosión severa: acero inoxidable dúplex 2205

● Medios que contienen partículas: se prefiere un sello metálico duro

Selección de temperatura y sellado

● ≤ 232 ℃: junta blanda de PTFE / RPTFE (rentable)

● > 232 ℃: sello metálico duro (aleación de estelita)

Presión y seguridad del sistema

● Seleccionar la Clase correspondiente según la presión de diseño; Se recomienda un margen de presión del 10 % al 20 %.

● Para petróleo, gas y servicios peligrosos: se prefieren productos certificados API 6D, API 6FA (a prueba de fuego, antiazufre).

Actuación e instalación

● Diámetro pequeño, operación manual: volante directo

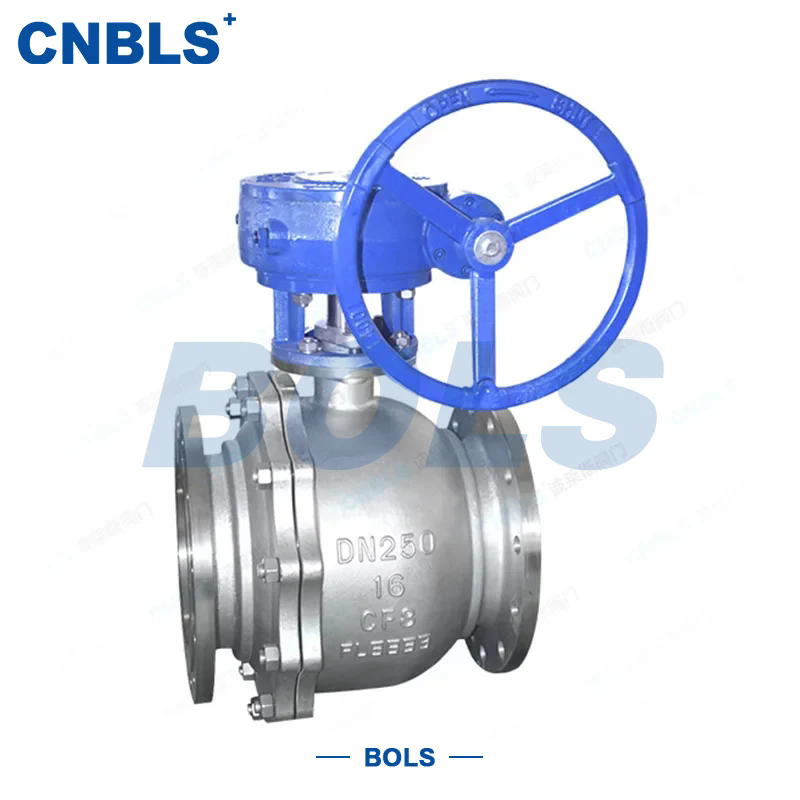

● Gran diámetro, alto par: funcionamiento con engranaje helicoidal

● Control remoto/automático: actuador neumático o eléctrico.

Instalación, operación y mantenimiento

Instalación y operación

● Antes de la instalación, verificar modelo, presión, tamaño y condiciones de servicio; Asegúrese de que el cuerpo de acero inoxidable no esté dañado.

● Abrir/cerrar lentamente para evitar golpes de ariete.

● Para válvulas neumáticas/eléctricas, confirme que el suministro de aire, el suministro de energía y las señales de control sean normales antes de la operación.

● Prohibir estrictamente el servicio de sobrepresión, sobretemperatura y sobrecarga.

Mantenimiento de rutina

● Compruebe periódicamente si hay fugas en las superficies de sellado, prensaestopas y juntas bridadas.

● Inspeccione los actuadores periódicamente para garantizar que no haya agarrotamiento, fugas de aire o fugas eléctricas.

● Lubrique el vástago y el engranaje helicoidal con regularidad para mantener un funcionamiento suave.

● Para válvulas de ralentí prolongado, drene los medios, proteja contra la humedad y el polvo y evite la corrosión de las piezas de acero inoxidable.
