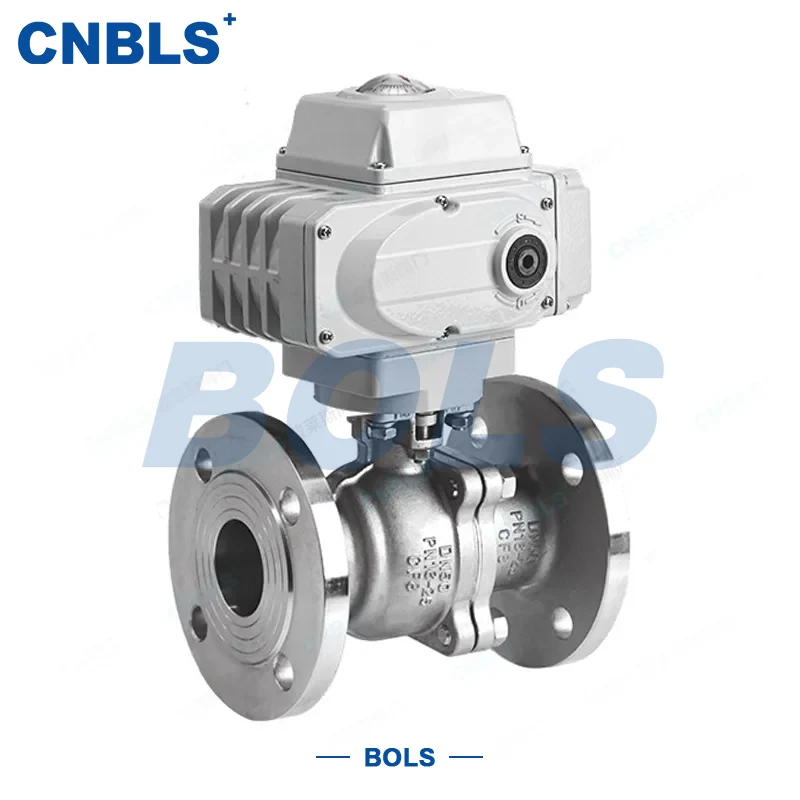

Válvulas de bola eléctricas de acero inoxidable

Las válvulas de bola eléctricas de acero inoxidable son una válvula rotativa que utiliza un actuador eléctrico como fuente de energía y una bola fija como elemento de cierre. Impulsado por el actuador eléctrico, el vástago de la válvula gira la bola 90° para abrir o cerrar el medio en las tuberías. La bola se fija y posiciona mediante ejes superior e inferior, lo que proporciona un rendimiento de sellado estable adecuado para condiciones de trabajo de presión media-alta. Sirve como dispositivo de control de flujo crítico en sistemas de control automático industriales.

Con una estructura robusta, resistencia al desgaste y a la corrosión, esta válvula es aplicable a agua, vapor, productos derivados del petróleo y medios ligeramente corrosivos. Es ampliamente utilizado en las industrias petrolera, química, de energía eléctrica, alimentaria y farmacéutica, así como en redes de tuberías automáticas industriales.

Características del producto

1. Material de acero inoxidable de primera calidad.

Los componentes clave, incluidos el cuerpo de la válvula, la bola y el asiento de la válvula, están hechos de acero inoxidable 304/316, y el asiento de la válvula está acoplado con carburo cementado. Esta configuración proporciona una excelente resistencia a la corrosión, a las altas temperaturas y al desgaste, lo que garantiza un funcionamiento fiable a largo plazo.

2.Accionamiento eléctrico para automatización de alta eficiencia

Equipada con un actuador eléctrico, la válvula permite el control remoto y la regulación automática. Se puede combinar con un posicionador inteligente para lograr un control de flujo preciso, reduciendo los costos de operación de mano de obra.

3.Estructura de bola fija con par de apertura/cierre bajo

El diseño de bola fija garantiza una distribución uniforme de la fuerza y ​​estabilidad estructural, lo que lo hace ideal para sistemas de tuberías de gran diámetro y presión media-alta. Permite operaciones de apertura y cierre fáciles y fiables.

4.Sellado de carburo cementado para un rendimiento confiable

Las superficies de sellado del asiento y la bola de la válvula están hechas de carburo cementado y se someten a un tratamiento especial, lo que ofrece una excelente resistencia al desgaste y a las altas temperaturas. Alcanza una clasificación de fuga de API Clase V, salvaguardando la seguridad del sistema.

5. Amplia compatibilidad con presión y diámetro

Cubriendo presiones nominales de PN16 a PN420 y Clase 150 a Clase 2500, con diámetros nominales que varían de DN50 a DN1200, la válvula cumple con los requisitos de control de tuberías de gran flujo.

6.Protección confiable para entornos industriales complejos

El actuador eléctrico tiene un grado de protección IP65 o superior, con una carcasa fabricada en aleación de aluminio o hierro fundido. Puede funcionar de forma continua en entornos industriales hostiles que implican altas temperaturas, alta presión y corrosión.

Aplicaciones

Las válvulas de bola eléctricas de acero inoxidable son adecuadas para diversos escenarios industriales:

● Sistemas de control remoto y cierre en tuberías de petróleo y gas natural.

● Control de flujo de medios de alta temperatura, alta presión y ligeramente corrosivos en la producción química

● Control automático de tuberías de gran diámetro en sistemas de energía y calefacción.

● Sistemas de tuberías para alimentos, productos farmacéuticos y agua purificada.

● Redes de tuberías de transmisión de gas, productos petrolíferos y vapor de alta temperatura.

La selección científica y la instalación adecuada pueden extender la vida útil de la válvula y mejorar el nivel de seguridad y automatización del sistema de red de tuberías.

Interpretación del modelo

Tomemos como ejemplo el modelo común Q947H-16P:

Estándares de diseño y fabricación

● API 6D: Estándar internacional de diseño y fabricación para válvulas de bola eléctricas en la industria del petróleo y el gas.

● GB/T 12237: norma nacional china, referenciada para la estructura de la válvula y los requisitos técnicos.

● GB/T 9113: Estándar para dimensiones de bridas y clasificaciones de presión

● JB/T 8528: Norma de requisitos técnicos para actuadores eléctricos

● IEC 60534: Especificación técnica para válvulas de control de procesos industriales, que garantiza el rendimiento del control automático.

Tabla de parámetros técnicos

Materiales componentes

● Cuerpo de válvula: Acero inoxidable (CF8/CF8M/CF3/CF3M), seleccionado según la corrosividad del medio.

● Bola: Cuerpo de acero inoxidable con soldadura superpuesta de carburo cementado en la superficie de sellado, lo que mejora el desgaste y la resistencia a altas temperaturas.

● Asiento de válvula: Carburo cementado de alta resistencia, que proporciona sellado confiable y resistencia a la erosión.

● Vástago de válvula: Acero inoxidable con superficie nitrurada o rociada, que ofrece resistencia al desgaste y a la corrosión.

● Empaquetadura: Grafito flexible o grafito expandido a alta temperatura, que garantiza el sellado dinámico del vástago de la válvula.

● Actuador eléctrico: Carcasa de aleación de aluminio o hierro fundido con grado de protección IP65, adecuado para entornos industriales complejos

Puntos clave de selección

1.Análisis de las condiciones de trabajo

Aclare el tipo de medio, el contenido de partículas, la corrosividad, la temperatura y la viscosidad.

Para medios altamente corrosivos, se recomienda el acero inoxidable 316L.

2.Confirmación de parámetros

Seleccione el diámetro nominal (DN) según el tamaño de la tubería y los requisitos de flujo.

Elija el actuador que coincida con el par de apertura/cierre, la presión nominal y el grado de protección.

Para necesidades de automatización, seleccione un actuador con un posicionador inteligente que admita control de señal de 4-20 mA.

3.Selección de materiales

Material del cuerpo de la válvula: 304 para condiciones generales de trabajo; 316L para condiciones de trabajo corrosivas

Material de sellado: Sello duro de carburo cementado para medios que contienen partículas, alta temperatura o alta presión.

4. Cumplimiento de estándares y certificaciones

Asegúrese de que la válvula y el actuador cumplan con estándares como API, GB e IEC

El actuador eléctrico debe contar con certificaciones eléctricas como CE y UL.

5.Evaluación de proveedores

Seleccione proveedores con capacidades calificadas de fabricación de válvulas de bola eléctricas, amplia experiencia y un sólido sistema de servicio posventa.

Solicite documentos técnicos completos: muestras, tablas de parámetros, certificados de materiales y manuales de actuadores.
