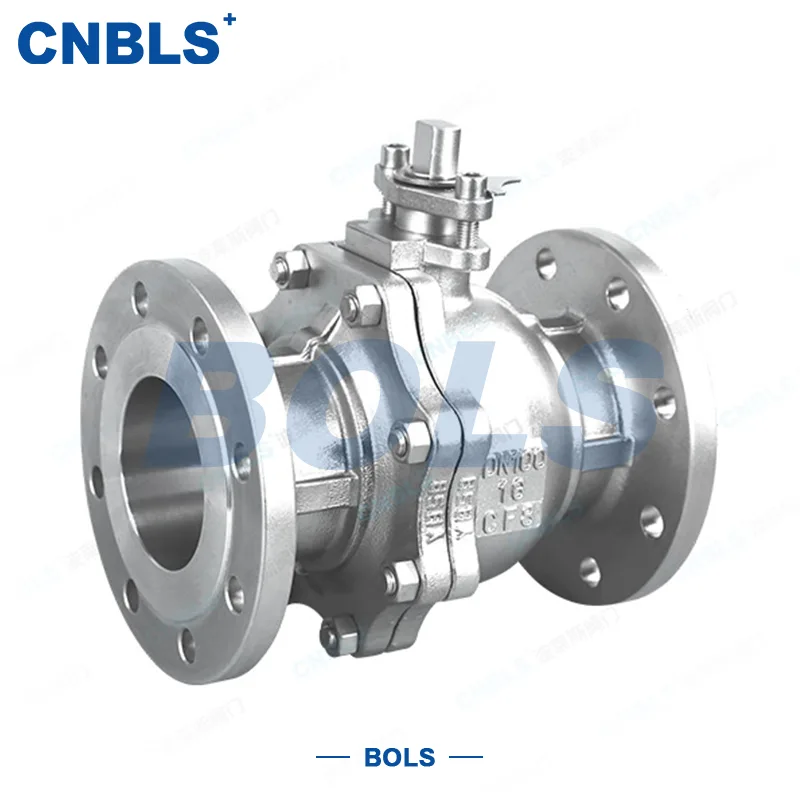

Válvula de bola con brida GB

La válvula de bola con brida GB es una válvula de control de fluido industrial central con conexión de brida estándar nacional, que realiza la regulación de flujo y apertura de tuberías a través de una rotación de 90° del núcleo de bola, y es una de las válvulas de cierre principales más utilizadas en los sistemas de tuberías industriales globales.

Esta válvula se compone principalmente de componentes centrales que incluyen el cuerpo de la válvula, la bola flotante, el vástago de la válvula, el asiento de la válvula, el conjunto de sellado y los extremos de brida estándar nacional. Además del accionamiento manual estándar, también puede equiparse con engranajes helicoidales y dispositivos de accionamiento neumáticos, eléctricos e hidráulicos para cumplir con los requisitos de control automático de diferentes condiciones de trabajo industriales. Tiene las principales ventajas de apertura y cierre rápidos, resistencia a fluidos extremadamente baja, estructura compacta, sellado bidireccional confiable, amplia compatibilidad con medios e instalación y mantenimiento convenientes. Con un rendimiento operativo estable a largo plazo y una gran adaptabilidad a condiciones de trabajo complejas, la válvula de bola con brida GB se ha convertido en un componente clave indispensable en los sistemas de control y transmisión de fluidos industriales.

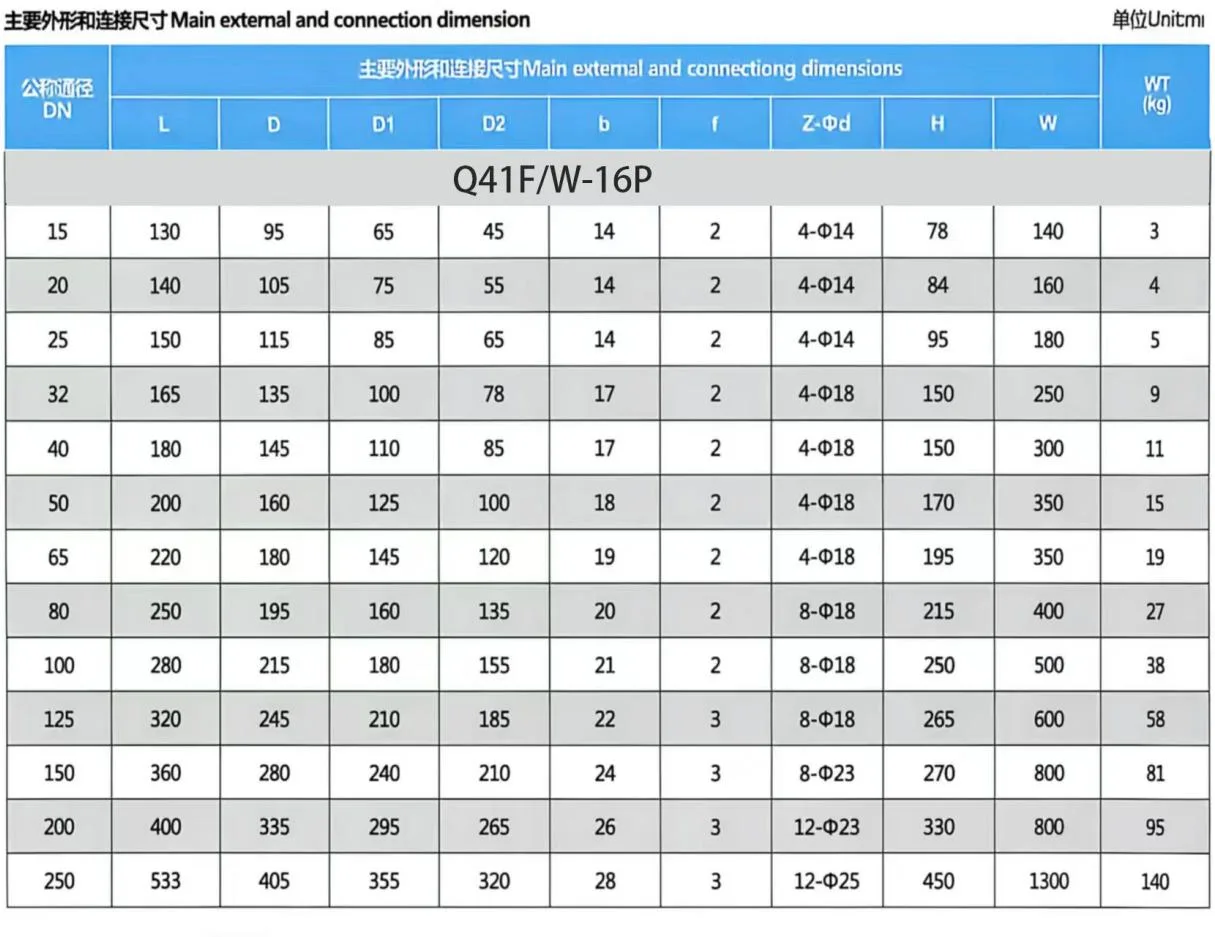

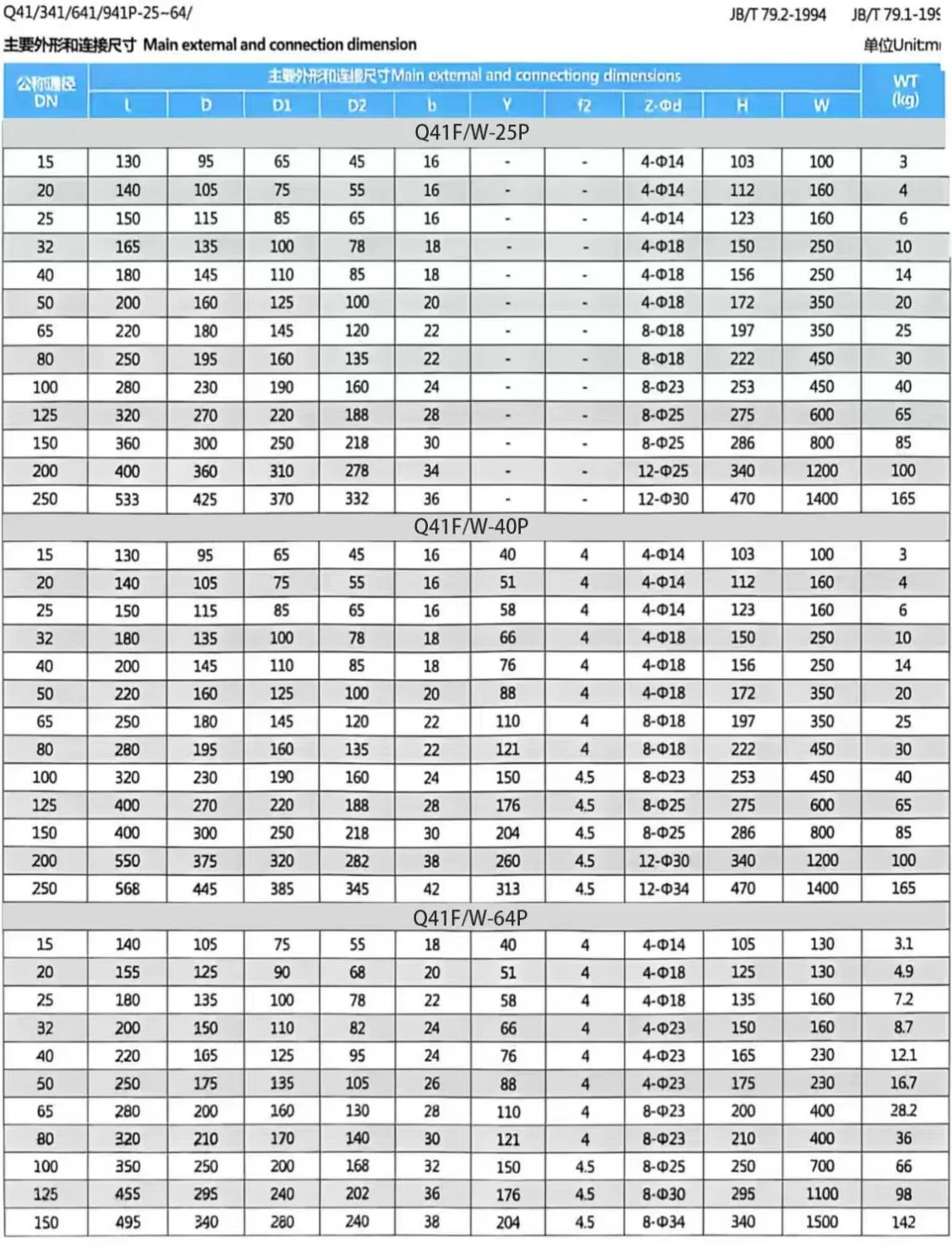

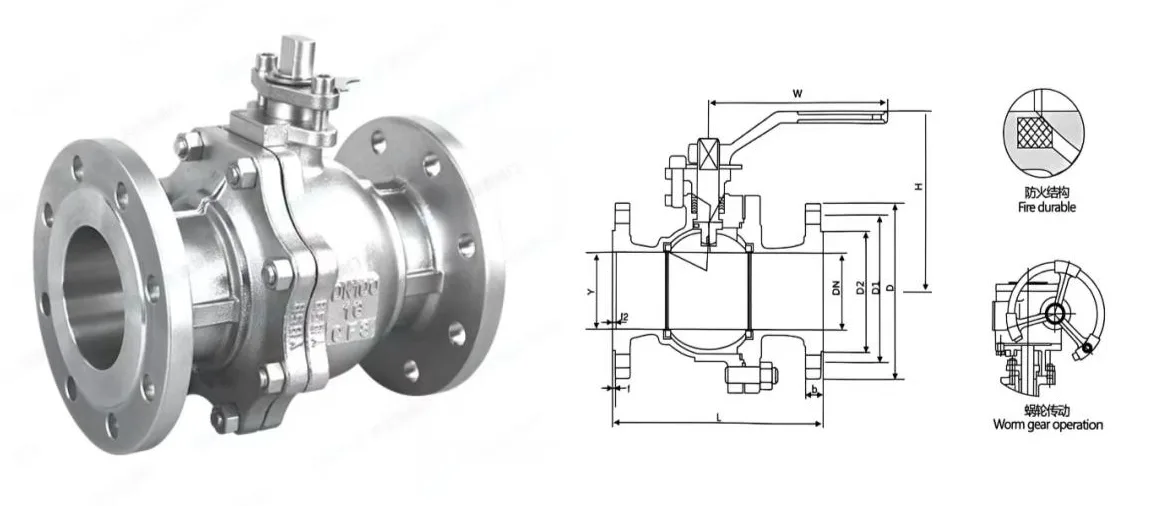

Especificaciones del producto

Estándares de aplicación

Principales industrias de aplicaciones

● Petróleo y gas, refinación petroquímica y transmisión por ductos de larga distancia

● Generación de Energía (Circuitos de Agua, Vapor y Aceite en Centrales Térmicas y Nucleares)

● Metalurgia, fabricación de papel y fabricación textil.

● Abastecimiento municipal de agua, calefacción urbana y tratamiento de aguas residuales

Principio de funcionamiento

El principio de funcionamiento de la válvula de bola con brida GB se basa en el movimiento giratorio de 90° del núcleo de bola impulsado por el vástago de la válvula, para lograr una apertura y cierre completos y un control de flujo preciso de la tubería:

Estado completamente abierto

Cuando el vástago de la válvula hace que la bola gire 90° para que el orificio pasante de la bola esté completamente alineado con el eje de la tubería, el canal de flujo está completamente conectado. En este momento, la resistencia del fluido es mínima y el medio puede pasar a través del cuerpo de la válvula casi sin pérdida de presión.

Estado completamente cerrado

Cuando el vástago de la válvula hace que la bola gire 90° en dirección inversa, el orificio pasante de la bola es completamente perpendicular al eje de la tubería. La presión del medio de la tubería presiona firmemente el núcleo de la bola contra el asiento de la válvula, formando un sello confiable sin fugas, y el flujo del medio se corta por completo.

Estado de control de flujo

Cuando la bola se gira a cualquier ángulo entre 0° y 90°, el área de flujo efectiva entre el orificio pasante de la bola y la tubería se puede ajustar de forma continua, para lograr un control preciso del caudal medio y la presión de la tubería, cumpliendo con los requisitos variables de las condiciones de trabajo de los procesos industriales.
