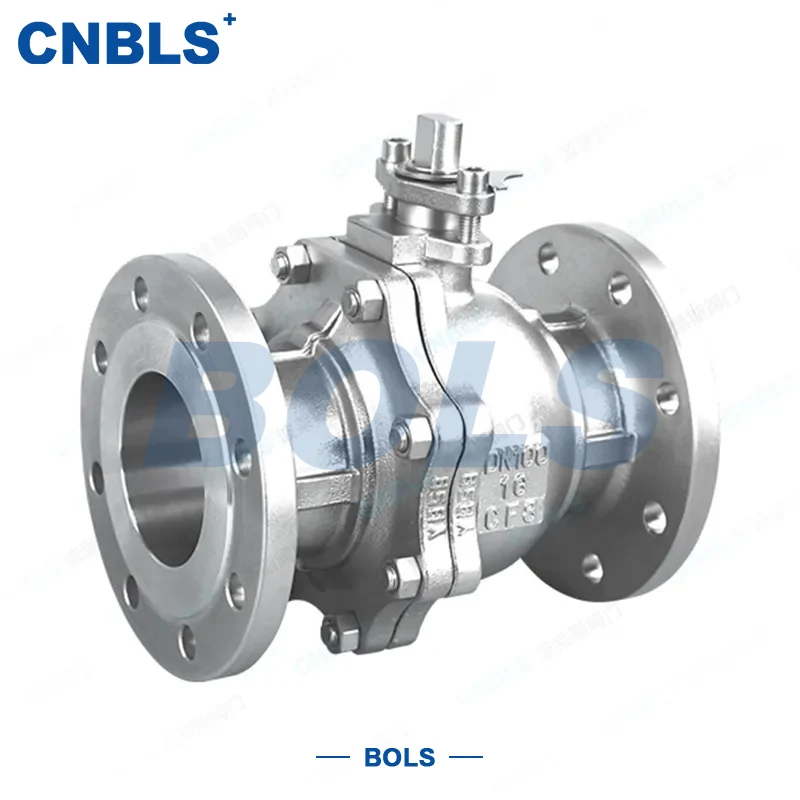

Válvulas de bola con brida de acero inoxidable GB

Las válvulas de bola con brida de acero inoxidable GB son una válvula reguladora y de cierre giratoria diseñada y fabricada en estricta conformidad con los estándares nacionales chinos (GB). Hecho completamente de acero inoxidable con una conexión de brida estándar nacional, se puede adaptar directamente a varios sistemas de tuberías industriales en China.

El núcleo de la válvula consta de un cuerpo/bonete de válvula de acero inoxidable, una bola, un vástago, un asiento de acero inoxidable y actuadores manuales/neumáticos/eléctricos opcionales. Todos los componentes cumplen con las normas nacionales correspondientes, lo que garantiza la estabilidad y compatibilidad del producto.

Su principio de funcionamiento es simple y claro: el vástago impulsa la bola para que gire alrededor de un eje vertical.

● A 0°, el orificio de la bola está completamente alineado con la trayectoria del flujo de la tubería; la válvula está completamente abierta, lo que permite un flujo suave del medio.

● Después de girar 90°, el orificio está completamente desalineado con la trayectoria del flujo: la válvula está completamente cerrada, bloqueando herméticamente el medio.

● Cuando se gira entre 0° y 90°, permite una regulación precisa del flujo.

Integra funciones de cierre y regulación, adecuadas para diversas condiciones de trabajo industrial.

Características principales del producto

Cumple con los estándares GB, gran adaptabilidad

Diseñado y fabricado de acuerdo con los estándares nacionales básicos, incluidos GB/T 12237 y GB/T 12224. Las conexiones bridadas cumplen con GB/T 9113, lo que permite la conexión directa a tuberías con bridas GB convencionales sin modificaciones, lo que garantiza una instalación fácil y eficiente.

Construcción totalmente de acero inoxidable, excelente rendimiento

Fabricado en acero inoxidable 304/316/316L, con excelente resistencia a la corrosión, resistencia a altas temperaturas y resistencia al desgaste. Puede servir en medios corrosivos para una larga vida útil sin oxidarse ni dañarse.

Operación rápida, regulación precisa

Diseño de encendido y apagado giratorio de 90°:

● Tipo manual: tiempo de encendido y apagado ≤ 30 s

● Tipo neumático: ≤ 5s

● Tipo eléctrico: ≤ 10 s Amplio rango de regulación de flujo con una relación de reducción de 100:1 para un control de flujo preciso.

Sellado confiable, sin fugas

Disponible en versiones con sellado blando (PTFE/EPDM/PPL) y sellado duro (revestimiento duro de aleación de estelita). Las superficies de sellado están mecanizadas con precisión y la estructura del vástago con sello posterior previene eficazmente las fugas externas, lo que garantiza la seguridad de la tubería.

Estructura flexible, amplia compatibilidad

Soporta estructuras de bolas flotantes y bolas fijas:

● Bola flotante: para presión media y baja (PN16~PN40), diámetros pequeños y medianos: estructura simple y rentable.

● Bola fija: para alta presión (PN63 y superiores), diámetros grandes: par de funcionamiento bajo, sellado estable. Hay disponibles accionamientos manuales, neumáticos y eléctricos para diferentes escenarios de instalación.

Especificaciones principales

Escenarios de aplicación

Con excelente resistencia a la corrosión, resistencia a altas temperaturas y compatibilidad con GB, las válvulas de bola con brida de acero inoxidable GB se utilizan ampliamente en diversos campos industriales nacionales como componente clave para el cierre, regulación y desviación del medio.

Las aplicaciones típicas incluyen:

● Industria petroquímica: petróleo crudo, petróleo refinado, materias primas químicas, especialmente medios corrosivos que contienen azufre y cloro.

● Abastecimiento y drenaje municipal de agua: agua del grifo, tratamiento de aguas residuales, agua que contiene cloro.

● Procesamiento de alimentos, productos químicos finos y productos farmacéuticos: versión 316L para aplicaciones higiénicas, corrosivas y de alta pureza.

● Industria Eléctrica: Vapor, agua de refrigeración a alta temperatura y media/alta presión.

● Otros Campos: Gas natural, GLP, metalurgia, minería y otros ductos corrosivos.

Guía de selección

Operación y mantenimiento

Notas de instalación

● Antes de la instalación: Verifique que el modelo, la presión, el material, el diámetro, el tipo de sello y la cara de la brida coincidan con la tubería. Verifique que no haya grietas, óxido y que el vástago gire suavemente.

● Instalación de brida: Cumplir con GB 50235 y GB/T 9113. Utilice juntas compatibles. Apriete los pernos en diagonal y de manera uniforme para evitar deformaciones o fugas en la brida. Limpie las superficies de sellado antes de la instalación.

Reglas de operación

● Abrir/cerrar: Mantenga la rotación entre 0° y 90° para evitar daños. Ajuste el flujo lentamente.

● Neumático/Eléctrico: Encienda los actuadores primero para garantizar la sincronización de la señal antes de la operación.

Mantenimiento regular

● Inspección de rutina: revise las bridas, el casquete y los sellos del vástago para detectar fugas; apriete o reemplace las piezas según sea necesario.

● Lubricación: Aplique grasa compatible con acero inoxidable a la empaquetadura del vástago y a los cojinetes. Limpie las partes internas periódicamente; reemplace la bola/asiento desgastado.

● Condiciones especiales: Utilice materiales resistentes a la corrosión para servicio amargo; válvulas de cierre rígido a prueba de incendios para áreas inflamables; Sellos de baja temperatura y grasa para servicio criogénico.

● Para válvulas con ralentí prolongado: ponga en marcha sin carga, limpie los residuos y realice una prueba de sellado simple antes de reiniciar.

Estándares de diseño y fabricación

Las válvulas de bola con brida de acero inoxidable GB están diseñadas, fabricadas e inspeccionadas de acuerdo con:

● Diseño de válvula: GB/T 12224, GB/T 12237, GB/T 13927

● Estructura y brida: GB/T 12221, GB/T 9113

● Materiales: GB/T 1220, GB/T 13401, GB/T 17491
