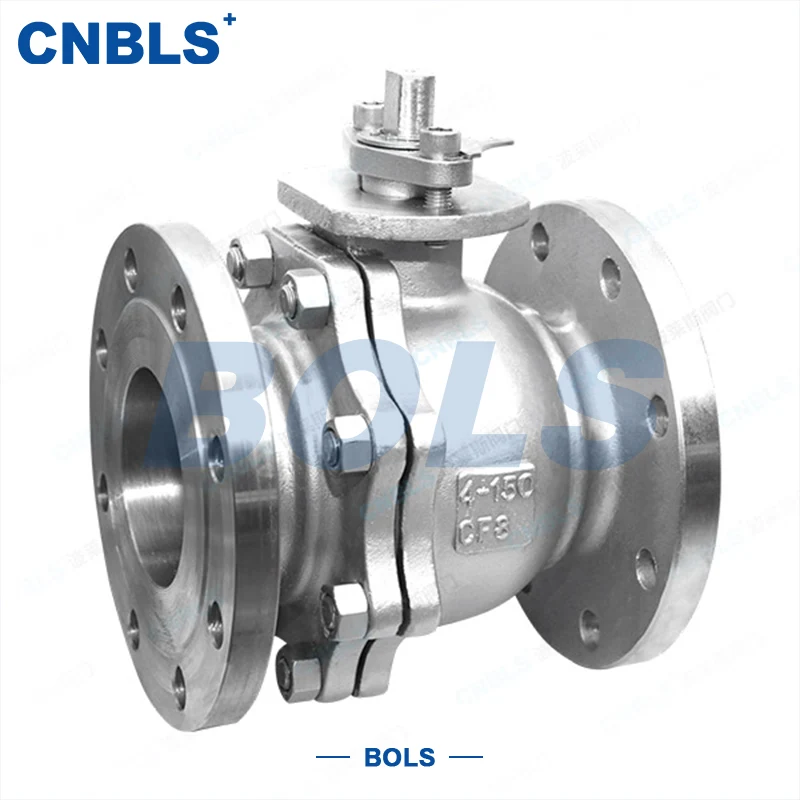

Válvula de bola con brida ANSI

La válvula de bola con brida ANSI (Marca: Bolaisi) es una válvula de cierre industrial que presenta una conexión bridada y una bola como elemento central de apertura y cierre. Se utiliza principalmente para el control rápido de encendido y apagado y el cambio de dirección del flujo de fluidos en tuberías industriales. El producto está disponible en dos tipos estructurales principales: válvula de bola flotante y válvula de bola montada en muñón. Se pueden seleccionar de manera flexible diferentes materiales, tipos de sellado y modos de actuación según las condiciones de trabajo, lo que lo hace ampliamente adecuado para diversas aplicaciones de tuberías industriales convencionales.

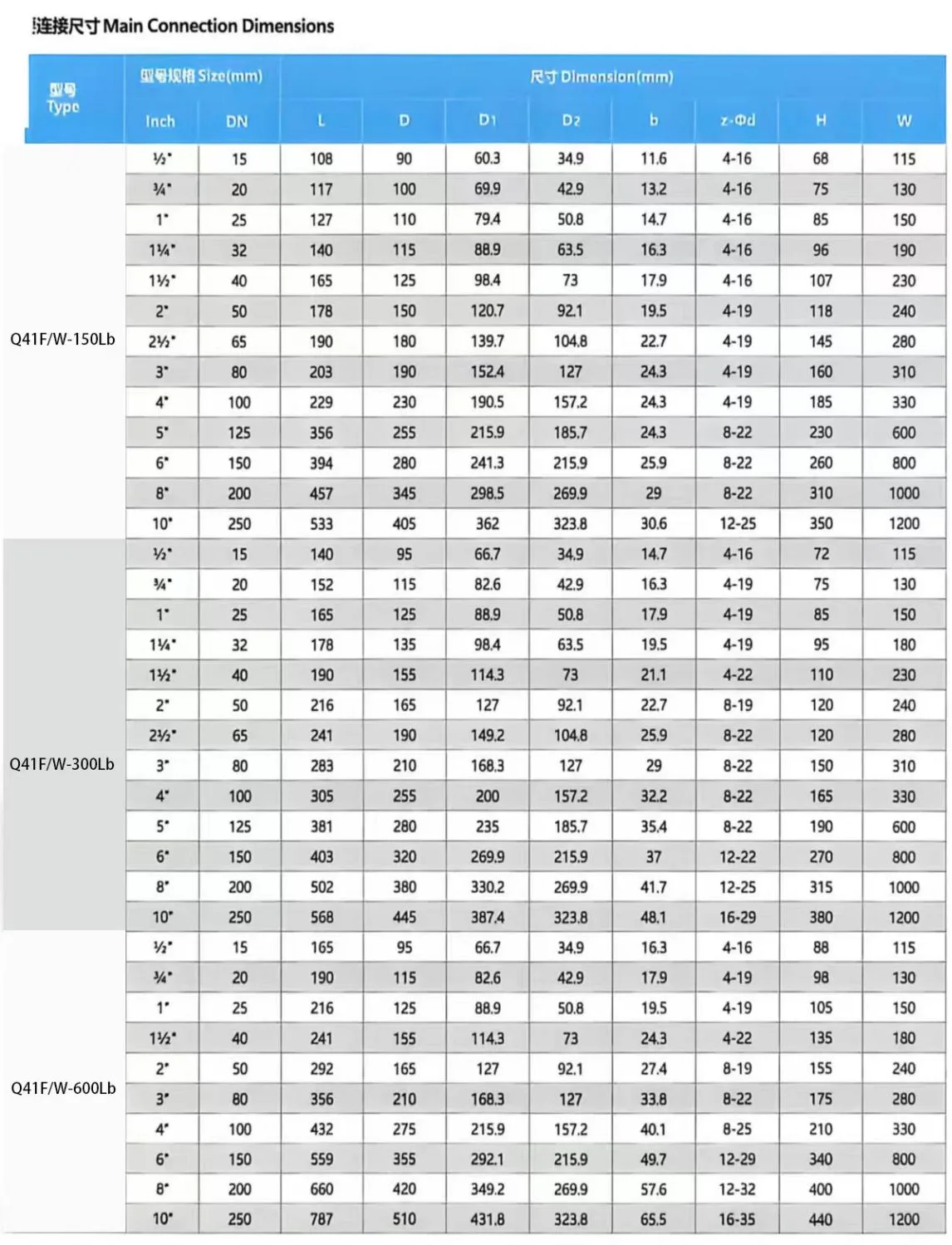

Parámetros técnicos básicos

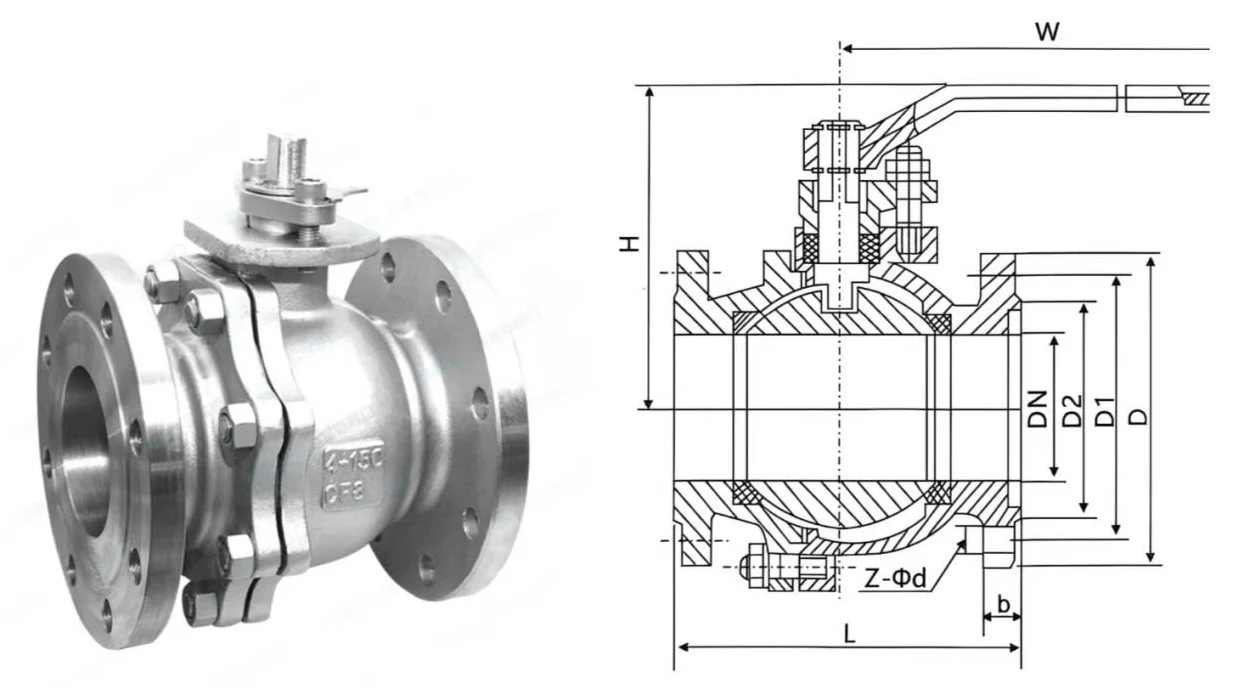

Componentes estructurales centrales

El producto adopta un diseño modular y consta de seis módulos principales, que pueden combinarse de manera flexible según las condiciones de trabajo:

● Cuerpo de válvula: Disponible en estructuras de 2, 3 y una sola pieza, que proporcionan la base principal de instalación y soporte de presión para cumplir con diferentes requisitos de mantenimiento e instalación.

● Elemento de cierre de bola: Una bola giratoria con un orificio pasante coaxial, que sirve como componente central de control para la regulación del flujo, logrando una apertura y cierre completos mediante la rotación.

● Conjunto de sellado: Incluye tipos de asiento de sello blando (PTFE) y sello duro que forman sellos internos con la bola; El empaque a juego garantiza el sellado externo entre el vástago y el cuerpo de la válvula para evitar fugas de medio.

● Vástago de válvula: El componente de transmisión que conecta el actuador y la bola, haciendo que la bola gire 90° para abrir y cerrar.

● Actuador: La configuración estándar es palanca manual; Los actuadores de tornillo sin fin, neumáticos y eléctricos son opcionales para diferentes necesidades de control de automatización.

Principio de funcionamiento

La válvula controla la apertura y el cierre total de la tubería girando la bola 90° alrededor del eje del vástago:

● Completamente abierto: el orificio de la bola es completamente coaxial con la trayectoria del flujo de la tubería, lo que permite el paso del fluido sin obstrucciones con una resistencia al flujo extremadamente baja.

● Completamente cerrado: el orificio de la bola es perpendicular a la trayectoria del flujo de la tubería, y la bola se ajusta firmemente al asiento para bloquear completamente el medio y lograr un sellado confiable.

Hay dos estructuras de sellado de núcleo disponibles para diferentes condiciones de trabajo:

● Estructura de bola flotante: Bajo presión media, la bola flota ligeramente para presionar contra el asiento aguas abajo, logrando un sellado autoajustable. Una presión más alta ofrece un rendimiento de sellado más estable, adecuado para diámetros pequeños a medianos y condiciones de presión media-baja.

● Estructura de bola montada sobre muñón: La bola está sostenida por muñones superiores e inferiores sin desplazamiento radial. El asiento presenta compensación elástica para ajustar automáticamente la bola para sellar, con un par de operación bajo y un rendimiento estable a largo plazo, adecuado para diámetros grandes y condiciones de alta presión.

Características principales del producto

● Conexión bridada estandarizada: Cumple estrictamente con las dimensiones de brida estándar estadounidense y admite RF, FF, MFM, TG, RJ y otros tipos de caras de brida. Permite una fácil instalación y extracción, con alta intercambiabilidad con tuberías y equipos del mismo estándar sin modificaciones en el sitio.

● Operación eficiente y controlable: Sólo se requiere una rotación de 90° para apertura y cierre manual completo, lo que permite una operación rápida adecuada para apagado de emergencia. El ángulo de apertura se puede ajustar con precisión para cambiar la dirección del flujo.

● Diseño optimizado de la ruta de flujo: la estructura de paso total casi no genera pérdida de resistencia al flujo en el estado completamente abierto, lo que reduce el consumo de energía de la tubería y se adapta a medios de alta viscosidad y medios que contienen partículas menores.

● Configuración modular flexible: el cuerpo de la válvula, los sellos y los actuadores están diseñados de forma modular. La válvula de bola con brida ANSI se puede personalizar con materiales, tipos de sellado y modos de actuación según los requisitos de presión, medio y temperatura del sitio.

● Compatibilidad de flujo bidireccional: las estructuras de flujo unidireccional o bidireccional son opcionales sin restricciones estrictas de entrada/salida, lo que mejora la instalación y la flexibilidad operativa.

Ventajas de rendimiento del producto

● Amplia cobertura de condiciones de trabajo: El diámetro nominal de DN15 a DN200 y la presión nominal de 150 LB a 600 LB cubren la mayoría de las aplicaciones de tuberías industriales generales.

● Alta resistencia a la corrosión: Múltiples opciones de materiales para el cuerpo, incluidos acero al carbono, acero inoxidable 304, 316 y 316L, resisten la corrosión y la erosión del agua, aceite, vapor, ácidos, álcalis y otros medios, lo que prolonga la vida útil.

● Sellado estable y confiable: el sello blando logra un rendimiento sin fugas para medios limpios a temperaturas normales; El sello duro resiste altas temperaturas y abrasión para medios cargados de vapor y partículas. Ambos tipos garantizan un sellado estable a largo plazo para minimizar las fugas internas y externas.

● Operación segura y que ahorra mano de obra: El diseño optimizado del vástago y la palanca reduce en gran medida el torque de operación para facilitar la operación manual. El vástago antiexplosión y las estructuras antiestáticas evitan la acumulación de estática debido a la fricción media y la expulsión del vástago, cumpliendo con los requisitos de seguridad en industrias de alto riesgo como las de ingeniería química y petrolera.

● Mantenimiento conveniente: Los diseños de cuerpo de 2 y 3 piezas permiten la revisión y el reemplazo del sello sin desarmar la tubería, lo que reduce en gran medida la carga de trabajo de mantenimiento en sitio y el tiempo de inactividad.

Principales escenarios de aplicación

Con un control estable de encendido y apagado y una amplia adaptabilidad a los medios y condiciones de trabajo, la válvula de bola con brida ANSI se usa ampliamente en sistemas de tuberías en las principales industrias:

● Industria del petróleo y el gas: cierre y conmutación medios en exploración de petróleo y gas, oleoductos de larga distancia, estaciones de recolección y almacenamiento y transporte de petróleo refinado.

● Industria Química: Control de procesos de medios ácidos/alcalinos, solventes orgánicos, polímeros y aditivos bajo duras condiciones de producción química.

● Industria energética: control de encendido y apagado de tuberías en sistemas de calderas, tuberías de vapor, circulación de agua de refrigeración y sistemas de agua de reposición para garantizar un funcionamiento estable de la unidad.

● Industria papelera y metalúrgica: control de tuberías para sistemas de circulación de agua, lodos metalúrgicos y licor negro de papel, con estructura resistente a impactos y al desgaste.

● Industria de tratamiento de agua: apertura/cierre de tuberías y regulación de flujo en sistemas de suministro/drenaje de agua municipal, tratamiento de aguas residuales industriales, reutilización de agua recuperada y sistemas de circulación de agua.
