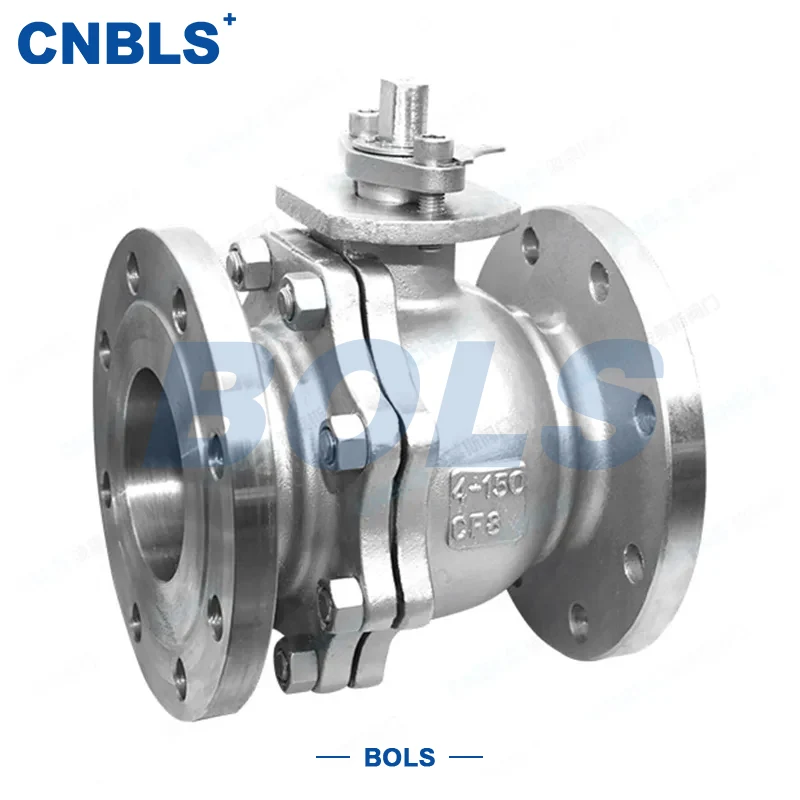

Válvulas de bola con brida de acero inoxidable ANSI

Las válvulas de bola con brida de acero inoxidable ANSI son una válvula de cierre de un cuarto de vuelta diseñada y fabricada de acuerdo con las normas ANSI/ASME. Con un cuerpo completo de acero inoxidable y una conexión de brida ANSI, se usa ampliamente en sistemas de tuberías internacionales.

La válvula funciona mediante una rotación de 90° de la bola para lograr una apertura, cierre y control de flujo rápidos. Sus componentes principales incluyen cuerpo, bola, vástago, asientos y actuadores opcionales (manuales, neumáticos o eléctricos) de acero inoxidable. Gracias a la excelente resistencia a la corrosión, resistencia a la temperatura y resistencia mecánica del acero inoxidable, las válvulas de bola con brida de acero inoxidable ANSI funcionan de manera confiable en condiciones de servicio exigentes y corrosivas.

Se aplica comúnmente en sistemas de tuberías industriales de petróleo y gas, petroquímicos, de generación de energía y en general.

Principio de funcionamiento

Las válvulas de bola con brida de acero inoxidable ANSI funcionan girando la bola a través del vástago:

Totalmente abierto: el orificio de la bola se alinea con la tubería, lo que permite un flujo suave y de baja resistencia.

Completamente cerrado: la bola gira 90° para bloquear completamente el flujo

Posición de estrangulamiento: las posiciones intermedias (0°–90°) permiten una regulación de flujo limitada

Este sencillo diseño de cuarto de vuelta proporciona a las válvulas de bola con brida de acero inoxidable ANSI un funcionamiento rápido, un cierre hermético y una caída de presión mínima.

Características clave

Cumplimiento de los estándares ANSI/API

Diseñado de acuerdo con API 608 y ANSI B16.34, lo que garantiza clasificaciones claras de presión y temperatura y una fácil integración en proyectos internacionales.

Construcción completa de acero inoxidable.

Disponible en materiales F304, F316 y F316L para manejar medios corrosivos como agua clorada, ácidos, álcalis y servicios ácidos.

Conexión bridada confiable

Las bridas ANSI B16.5 RF o RTJ brindan una instalación segura, un mantenimiento sencillo y compatibilidad con tuberías estandarizadas.

Estructuras de bolas opcionales

Clase 150 / 300: diseño típico de bola flotante

Clase 600 y superiores: normalmente bola montada en muñón para un par de torsión más bajo

Esta flexibilidad permite que las válvulas de bola con brida de acero inoxidable ANSI cubran un amplio rango de presión.

Opciones de asiento flexibles

Especificaciones técnicas principales

Estándares de diseño y pruebas

Para garantizar confiabilidad y trazabilidad, las válvulas de bola con brida de acero inoxidable ANSI cumplen con:

Aplicaciones típicas

Las válvulas de bola con brida de acero inoxidable ANSI se utilizan ampliamente en:

Plantas petroleras y petroquímicas

Transmisión de gas natural

Procesamiento químico fino

Sistemas de energía y vapor.

Tuberías farmacéuticas y alimentarias (con materiales adecuados)

Tuberías industriales corrosivas

Proporciona un rendimiento de cierre confiable en servicios de presión media a alta.

Directrices de selección

Para un rendimiento óptimo, considere lo siguiente:

① Coincidencia de clases de presión

Seleccione Clase 150/300/600 según la presión de diseño de la tubería y las clasificaciones ANSI B16.34.

② Compatibilidad de materiales

③ Selección del tipo de asiento

Servicio limpio → Asiento blando

Alta temperatura o sólidos → Asiento de metal

④ Opción de revestimiento de brida

Servicio estándar → RF

Alta presión o alto requisito de sellado → RTJ

Consejos de instalación y mantenimiento

Para extender la vida útil:

Instalar bridas según ANSI B16.5 con apriete cruzado

Verifique el modelo y la clasificación antes de la instalación.

Opere estrictamente dentro del rango de 0°–90°

Verifique periódicamente el empaque del vástago y el sellado de la brida.

Aplique grasa resistente a la corrosión según sea necesario

Drene la cavidad de la válvula antes de paradas prolongadas

El mantenimiento adecuado ayuda a garantizar el funcionamiento estable a largo plazo de las válvulas de bola con brida de acero inoxidable ANSI.
