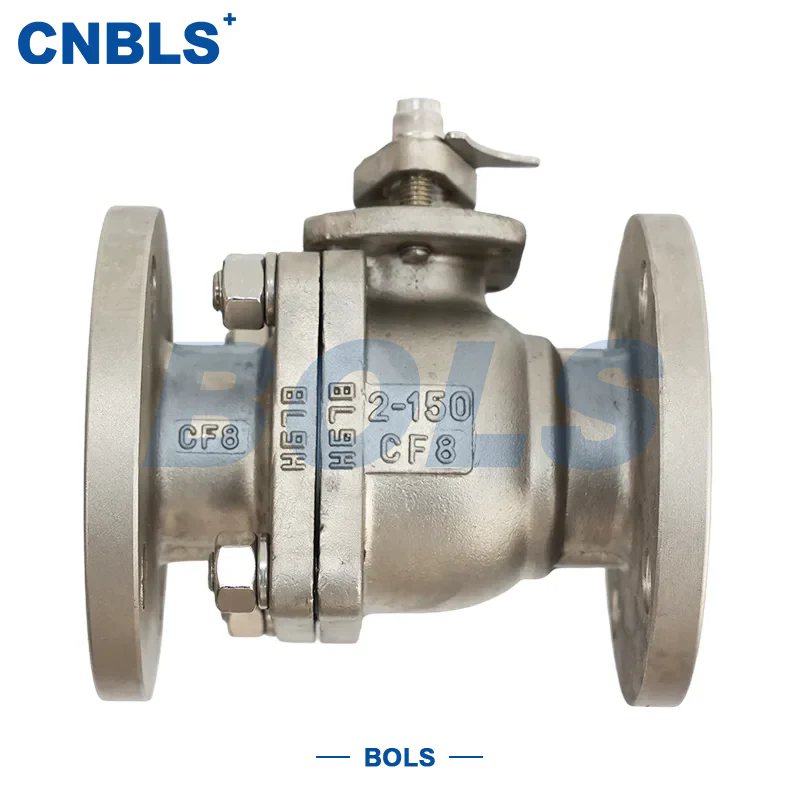

¿Qué factores determinan la presión nominal de las válvulas de bola de acero inoxidable?

Un ingeniero de adquisiciones está especificandoVálvulas de bola de acero inoxidablepara una línea de procesamiento químico. El sistema funciona a 40 bar y el ingeniero selecciona una válvula con una clasificación de 63 bar, suponiendo que la clasificación más alta proporciona un margen de seguridad. Se instalan las válvulas y, al cabo de unos meses, varias de ellas comienzan a tener fugas en el sello del vástago. El ingeniero está desconcertado. Las válvulas están clasificadas para 63 bar y la presión del sistema nunca supera los 40 bar. El problema es que el ingeniero asumió que la presión nominal era un número único y universal. En realidad, la presión nominal de una válvula de bola de acero inoxidable es función de varios factores, incluido el material del cuerpo, el espesor de la pared, el material del asiento, la conexión final y la temperatura de funcionamiento. Una válvula con capacidad nominal de 63 bar a temperatura ambiente solo puede tener capacidad nominal de 40 bar a 150°C. Comprender estos factores es esencial para seleccionar una válvula que funcione de manera confiable en las condiciones de operación reales.

Esta guía está escrita para compradores que necesitan especificar válvulas de bola de acero inoxidable para aplicaciones industriales. Explicaremos los factores que determinan la clasificación de presión, cómo cambia la clasificación con la temperatura, el papel de la construcción y los materiales de la válvula y los estándares que rigen las clasificaciones de presión. También proporcionaremos parámetros detallados del producto desde nuestra fábrica enVálvula Co., Ltd. de Zhejiang Bolaisi.Ya sea que esté buscando válvulas para procesamiento químico, tratamiento de agua, petróleo y gas, o alimentos y bebidas, esta guía lo ayudará a seleccionar la válvula adecuada para sus requisitos de presión.

Tabla de contenido

• 1. ¿Qué significa realmente la presión nominal de una válvula de bola de acero inoxidable?
• 2. ¿Cómo afecta la temperatura a la presión nominal?
• 3. ¿Qué papel juegan el material de la carrocería y el espesor de las paredes?
• 4. ¿Cómo limita el material del asiento la presión nominal?
• 5. ¿Cómo afectan las conexiones finales y los estándares a la calificación?
• 6. ¿Cuáles son los parámetros clave del producto de nuestra fábrica?
• 7. Preguntas frecuentes (FAQ)
• 8. Conclusión

1. ¿Qué significa realmente la presión nominal de una válvula de bola de acero inoxidable?

La presión nominal de una válvula de bola de acero inoxidable es la presión máxima que la válvula puede soportar en un conjunto específico de condiciones. No es un número único y absoluto. Es un valor que está determinado por el diseño, los materiales y la construcción de la válvula, y solo es válido para la temperatura y el medio especificados. La presión nominal normalmente se expresa en bar, psi o como presión nominal (PN) o clasificación de clase (Clase 150, 300, 600, etc.). La clasificación se aplica al cuerpo de la válvula y sus componentes que contienen presión, incluido el vástago y las conexiones finales. No necesariamente se aplica al asiento, que puede tener un límite de presión más bajo. La siguiente tabla resume las designaciones comunes de clasificación de presión.

En Zhejiang Bolaisi Valve Co., Ltd., nuestra fábrica fabrica válvulas de bola de acero inoxidable con clasificaciones de presión de PN16 a PN100 y de Clase 150 a Clase 600. También ofrecemos válvulas de alta presión para aplicaciones especializadas. Nuestro equipo de ingeniería puede ayudarlo a interpretar las clasificaciones de presión y seleccionar la válvula adecuada para su sistema. Entendemos que la clasificación de presión no es sólo un número; es una declaración de la capacidad de la válvula bajo condiciones específicas.

2. ¿Cómo afecta la temperatura a la presión nominal?

La temperatura tiene un efecto significativo en la presión nominal de una válvula de bola de acero inoxidable. A medida que aumenta la temperatura, la resistencia del acero inoxidable disminuye y el material del asiento puede ablandarse o degradarse. Esto significa que la clasificación de presión a temperaturas elevadas es menor que la clasificación a temperatura ambiente. La relación entre la temperatura y la presión nominal está definida por la curva presión-temperatura (P-T) de la válvula. La curva P-T es un gráfico o tabla que muestra la presión máxima permitida en cada temperatura. Por ejemplo, una válvula clasificada para PN40 a 20°C solo puede ser clasificada para PN25 a 150°C. La curva P-T está determinada por el diseño de la válvula, los materiales y la norma aplicable. La siguiente tabla muestra una curva P-T típica para una válvula de bola de acero inoxidable con asientos de PTFE.

En nuestra fábrica, proporcionamos curvas P-T detalladas para cada válvula de bola de acero inoxidable que fabricamos. También ofrecemos válvulas con materiales de asiento alternativos, como PEEK o metal, para aplicaciones de mayor temperatura. Nuestro equipo de ingeniería puede ayudarlo a seleccionar la válvula adecuada para su temperatura y presión de funcionamiento.

3. ¿Qué papel juegan el material de la carrocería y el espesor de las paredes?

El material del cuerpo y el espesor de la pared son determinantes fundamentales de la presión nominal. El cuerpo de una válvula de bola de acero inoxidable suele estar fabricado con grados de acero inoxidable como 304, 316 o 316L. Estos grados tienen diferentes límites elásticos y resistencias a la corrosión. El espesor de la pared del cuerpo debe ser suficiente para contener la presión sin exceder la tensión permitida del material. El espesor de pared requerido se calcula utilizando el Código ASME para calderas y recipientes a presión o la norma aplicable. Una pared más gruesa proporciona una clasificación de presión más alta, pero también aumenta el peso y el costo de la válvula. La siguiente tabla resume el efecto del espesor de la pared sobre la presión nominal de una válvula de bola de acero inoxidable típica.

En CNBLS, nuestra fábrica utiliza acero inoxidable de alta calidad de proveedores certificados. Calculamos el espesor de pared de cada válvula en función de la presión nominal requerida y la norma aplicable. También verificamos el espesor de la pared durante la producción con medidores de espesor ultrasónicos para garantizar que cumpla con las especificaciones. Nuestro objetivo es proporcionar a nuestros clientes válvulas que tengan una clasificación de presión confiable y verificable.

4. ¿Cómo limita el material del asiento la presión nominal?

El material del asiento es a menudo el factor limitante en la presión nominal de una válvula de bola de acero inoxidable. El asiento es el componente que sella contra la bola y normalmente está hecho de un polímero como PTFE, PEEK o un compuesto reforzado. Estos materiales tienen menor resistencia y resistencia a la temperatura que el acero inoxidable. A altas presiones, el asiento puede deformarse o extruirse, provocando fugas. La presión nominal del asiento está determinada por las propiedades del material, su diseño y el soporte proporcionado por el cuerpo de la válvula. El PTFE, por ejemplo, tiene una excelente resistencia química y un bajo coeficiente de fricción, pero tiene una presión nominal limitada, especialmente a temperaturas elevadas. PEEK tiene una clasificación de presión más alta y un límite de temperatura más alto, pero es más caro. Los asientos metálicos se utilizan para las presiones nominales más altas, pero requieren un par de funcionamiento más alto y es posible que no proporcionen un sello hermético. La siguiente tabla compara las clasificaciones de presión de materiales de asientos comunes.

En nuestra fábrica, ofrecemos válvulas con una variedad de materiales de asiento para adaptarse a diferentes requisitos de presión y temperatura. También ofrecemos diseños de asientos reforzados que utilizan un anillo de respaldo para evitar la extrusión a altas presiones. Nuestro equipo de ingeniería puede ayudarle a seleccionar el material de asiento adecuado para su aplicación.

5. ¿Cómo afectan las conexiones finales y los estándares a la calificación?

Las conexiones finales de una válvula de bola de acero inoxidable también afectan su presión nominal. Las conexiones finales más comunes son roscadas, bridadas y soldadas. Las conexiones roscadas suelen estar clasificadas para presiones más bajas que las conexiones bridadas o soldadas. Las conexiones bridadas están clasificadas según el estándar de bridas, como ASME B16.5 o EN 1092-1. Las conexiones soldadas proporcionan la clasificación de presión más alta porque eliminan la posibilidad de fugas en la conexión. La clasificación de presión de la válvula debe ser compatible con la clasificación de la tubería conectada. Las normas que rigen las clasificaciones de presión, como ASME B16.34, EN 12516 y API 6D, definen los requisitos para el espesor de la pared, las propiedades del material y las pruebas. La siguiente tabla resume las clasificaciones de presión de las conexiones finales comunes.

En Zhejiang Bolaisi Valve Co., Ltd., nuestra fábrica fabrica válvulas de bola de acero inoxidable con conexiones finales roscadas, bridadas y soldadas. Nos aseguramos de que la clasificación de presión de la válvula sea compatible con la clasificación de la conexión final y la tubería conectada. También proporcionamos válvulas que cumplen con ASME B16.34, EN 12516 y API 6D. Nuestro objetivo es proporcionar a nuestros clientes válvulas que cumplan con los requisitos de su sistema y las normas aplicables.

6. ¿Cuáles son los parámetros clave del producto de nuestra fábrica?

La siguiente tabla proporciona los parámetros clave del producto para nuestras válvulas de bola de acero inoxidable. Estas válvulas están diseñadas para una amplia gama de aplicaciones industriales, incluidos procesamiento químico, tratamiento de agua, petróleo y gas, y alimentos y bebidas. Nuestra fábrica también puede producir válvulas personalizadas para cumplir con requisitos específicos.

En nuestra fábrica, fabricamos nuestras válvulas de bola de acero inoxidable para cumplir con estas especificaciones y más. Podemos personalizar el tamaño, la presión nominal, los materiales y las conexiones finales para adaptarnos a sus requisitos específicos. Nuestro sistema de control de calidad incluye pruebas de presión, certificación de materiales e inspección dimensional antes del envío. Nuestro objetivo es proporcionar a nuestros clientes válvulas de alta calidad que cumplan con sus requisitos de presión.

7. Preguntas frecuentes (FAQ)

Pregunta 1: ¿Por qué la presión nominal de una válvula de bola de acero inoxidable disminuye a temperaturas más altas?

Respuesta: La presión nominal disminuye a temperaturas más altas porque la resistencia del cuerpo de acero inoxidable disminuye y el material del asiento se ablanda. La válvula está diseñada para contener la presión en un nivel de tensión máximo específico y, a medida que aumenta la temperatura, la tensión permitida disminuye. Además, el material del asiento puede deformarse o extruirse más fácilmente a altas temperaturas, reduciendo la capacidad de sellado. La curva presión-temperatura proporcionada por el fabricante muestra la presión máxima permitida en cada temperatura.

Pregunta 2: ¿Puedo utilizar una válvula PN40 en un sistema que funcione a 40 bar?

Respuesta: Depende de la temperatura de funcionamiento y del material del asiento. Una válvula PN40 tiene una capacidad nominal de 40 bar a temperatura ambiente, pero la capacidad disminuye a temperaturas más altas. Si el sistema funciona a 40 bar y 100 °C, una válvula PN40 con asiento de PTFE puede no ser adecuada, porque la presión nominal a 100 °C suele ser inferior a 40 bar. Siempre debe verificar la curva de presión-temperatura de la válvula específica y asegurarse de que la clasificación a la temperatura de funcionamiento exceda la presión del sistema.

Pregunta 3: ¿Cuál es la diferencia entre la clasificación de presión corporal y la clasificación de presión del asiento?

Respuesta: La clasificación de presión del cuerpo es la presión máxima que el cuerpo de la válvula puede contener sin exceder la tensión permitida del material. La clasificación de presión del asiento es la presión máxima contra la que el asiento puede sellar sin fugas. La calificación del asiento suele ser inferior a la de la carrocería, especialmente a altas temperaturas. La presión nominal general de la válvula es la más baja de las dos. Al seleccionar una válvula, debe asegurarse de que tanto el cuerpo como el asiento estén clasificados para la presión y temperatura de funcionamiento.

Pregunta 4: ¿Cómo verifico la presión nominal de una válvula de bola de acero inoxidable?

Respuesta: La clasificación de presión generalmente está marcada en el cuerpo de la válvula y se indica en la hoja de datos del producto. La hoja de datos debe incluir la curva presión-temperatura y la norma aplicable. También puede solicitar un certificado de prueba de presión al fabricante. En Zhejiang Bolaisi Valve Co., Ltd., proporcionamos un certificado de prueba de presión con cada válvula y podemos proporcionarle la curva P-T para el modelo específico que está considerando.

Pregunta 5: ¿Cuál es la presión máxima disponible para una válvula de bola de acero inoxidable?

Respuesta: La presión máxima depende del tamaño, el material del cuerpo, el material del asiento y la conexión final. Nuestras válvulas estándar tienen una clasificación de hasta PN100 (100 bar) o Clase 600. Para presiones más altas, ofrecemos válvulas con asientos de PEEK o metal y conexiones finales soldadas, que pueden tener una clasificación de hasta 200 bar o más. Para aplicaciones de presión extremadamente alta, es posible que se requieran diseños especiales. Comuníquese con nuestro equipo de ingeniería para analizar sus requisitos específicos.

8. Conclusión

La presión nominal de una válvula de bola de acero inoxidable está determinada por una combinación de factores: el material del cuerpo y el espesor de la pared, el material del asiento, la conexión final y la temperatura de funcionamiento. Comprender estos factores es esencial para seleccionar una válvula que funcione de manera confiable en las condiciones de operación reales. Una válvula clasificada para una determinada presión a temperatura ambiente puede tener una clasificación mucho más baja a temperaturas elevadas. El material del asiento suele ser el factor limitante y la conexión final debe ser compatible con el sistema de tuberías. En Zhejiang Bolaisi Valve Co., Ltd., nuestra fábrica tiene la experiencia y el equipo para fabricar válvulas de bola de acero inoxidable que cumplen con los requisitos de presión más exigentes. Proporcionamos curvas detalladas de presión-temperatura y certificados de prueba de presión con cada válvula, y nuestro equipo de ingeniería está disponible para ayudar con la selección de la válvula.

Ya sea que esté buscando válvulas para procesamiento químico, tratamiento de agua, petróleo y gas, o alimentos y bebidas, lo invitamos a contactarnos para analizar sus requisitos. Podemos proporcionar muestras, datos técnicos y soluciones personalizadas. Nuestro compromiso con la calidad y la satisfacción del cliente nos ha convertido en un socio confiable para empresas de todo el mundo.

Póngase en contacto con Zhejiang Bolaisi Valve Co., Ltd. hoypara analizar sus requisitos de válvulas de bola de acero inoxidable y descubrir cómo nuestras válvulas pueden cumplir con sus especificaciones de presión y temperatura.
