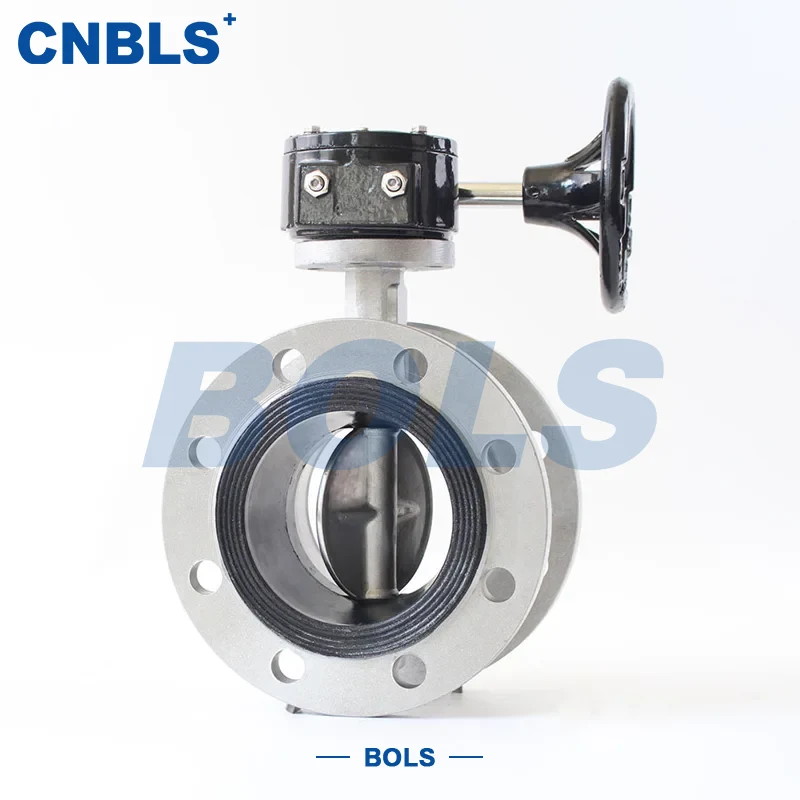

Válvulas de mariposa de sellado duro de metal tipo oblea accionadas por engranaje helicoidal de acero inoxidable

La válvula de mariposa de sellado duro de metal tipo oblea accionada por engranaje helicoidal de acero inoxidable D373H es una válvula de mariposa industrial diseñada para condiciones de trabajo medias-altas, altas temperaturas y condiciones de trabajo medias complejas. Al adoptar la estructura de triple compensación de la serie D373, combinada con un mecanismo de transmisión de engranaje helicoidal y una conexión tipo oblea, la válvula garantiza la confiabilidad del sellado al mismo tiempo que equilibra el espacio de instalación y la estabilidad operativa.

El producto utiliza acero inoxidable (304, 316, 304L, 316L, 2205 acero inoxidable dúplex, etc.) como material principal, y el par de sellado adopta una estructura metálica de sellado duro, que puede adaptarse a condiciones de trabajo como altas temperaturas, medios corrosivos y que contienen partículas durante mucho tiempo. Impulsado por un volante de tornillo sin fin, realiza una apertura/cierre suave y un ajuste preciso de la válvula, y es especialmente adecuado para sistemas de tuberías de calibre mediano y grande (DN ≥ 200 mm).

En industrias como la petroquímica, la energía eléctrica, la metalurgia, la industria química del carbón y el tratamiento de agua, estas válvulas de mariposa de metal tipo oblea accionadas por engranajes helicoidales de acero inoxidable se utilizan a menudo para cerrar o regular secciones clave de tuberías y son particularmente adecuadas para sistemas con altos requisitos de seguridad y estabilidad.

Características estructurales y de diseño

1. Estructura metálica de triple compensación y sellado duro

La válvula adopta un diseño de triple desplazamiento, que permite que el disco de mariposa se desacople rápidamente del asiento de la válvula durante la apertura y el cierre, lo que reduce la fricción en la superficie de sellado:

● Menor par de apertura y cierre

● Desgaste significativamente reducido en la superficie de sellado

● No es propenso a atascarse en condiciones de alta temperatura.

La estructura de sellado de metal con metal presenta asientos de válvula de metal y discos de mariposa, que están mecanizados con precisión y lapeados para mantener un rendimiento de sellado estable en condiciones de alta temperatura y alta presión.

2. Diseño del cuerpo de válvula tipo oblea

El cuerpo de la válvula está integralmente fundido en acero inoxidable y la estructura de conexión tipo oblea tiene las siguientes características:

● No se requiere brida independiente, estructura compacta

● Pequeño espesor de instalación, ahorrando espacio en la tubería

● Compatible con sistemas de bridas estándar GB/ANSI

● Facilita la renovación y el reemplazo de mantenimiento de tuberías existentes.

Este diseño puede reducir efectivamente el peso total y el costo de instalación en sistemas de mediano y gran calibre.

3. Mecanismo de transmisión de engranaje helicoidal

La transmisión por engranaje helicoidal es uno de los principales métodos de operación de la válvula, con las siguientes ventajas:

● Gran relación de transmisión, operación que ahorra mano de obra

● Proceso de apertura y cierre estable, lo que permite un ajuste fino

● Excelente rendimiento de autobloqueo, posicionamiento confiable

● Adecuado para regulación de alta frecuencia y condiciones de trabajo de alto par.

En sistemas con DN≥200 mm o condiciones de alta presión, la transmisión de engranaje helicoidal puede mejorar significativamente la seguridad operativa y la capacidad de control, lo cual es una razón importante por la cual estas válvulas de mariposa de sello duro de metal tipo oblea accionadas por engranaje helicoidal de acero inoxidable se adoptan ampliamente.

Parámetros técnicos

Instrucciones de configuración de materiales para acero inoxidable

Materiales de los componentes principales que soportan presión

Una combinación de materiales razonable puede prolongar eficazmente la vida útil de la válvula, lo que también es un aspecto clave en la selección de ingeniería.

Aplicaciones

Esta serie de válvulas se utiliza principalmente en las siguientes condiciones de trabajo e industrias:

● Industria petroquímica: tuberías para productos petrolíferos de alta temperatura y medios corrosivos.

● Sistema de energía: sistemas principales de vapor y vapor sobrecalentado.

● Industria metalúrgica: gases de combustión a alta temperatura y gases que contienen polvo.

● Industria química del carbón: gas de síntesis y medios que contienen azufre.

● Tratamiento de agua: agua a alta temperatura y agua de circulación industrial.

En estos escenarios, estas válvulas de mariposa de sellado duro de metal tipo oblea accionadas por engranaje helicoidal de acero inoxidable generalmente realizan tareas clave de cierre o regulación, donde se requiere una alta confiabilidad.

Notas de selección y uso

1.Seleccione materiales de acero inoxidable apropiados, como 304/316/2205, según la corrosividad media.

2.Asegúrese de que la resistencia del perno coincida con el espesor de la brida para la estructura tipo oblea.

3.Preste atención a la resistencia a la temperatura de la grasa lubricante en la caja de engranajes helicoidales en condiciones de trabajo a alta temperatura.

4. Para medios que contienen partículas, dé prioridad a la solución de disco de mariposa con soldadura superpuesta de aleación de estelita.

Resumen

La válvula de mariposa de sellado duro de metal tipo oblea accionada por engranaje helicoidal de acero inoxidable D373H ha sido optimizada en diseño estructural, configuración de material y modo de transmisión para condiciones de trabajo medias-altas, altas temperaturas y condiciones de trabajo medias complejas. Su rendimiento de sellado estable, sus características operativas confiables y su método de instalación compacto hacen que estas válvulas de mariposa de metal tipo oblea accionadas por engranaje helicoidal de acero inoxidable sean uno de los tipos de válvulas comúnmente utilizados en sistemas de tuberías en múltiples industrias.
