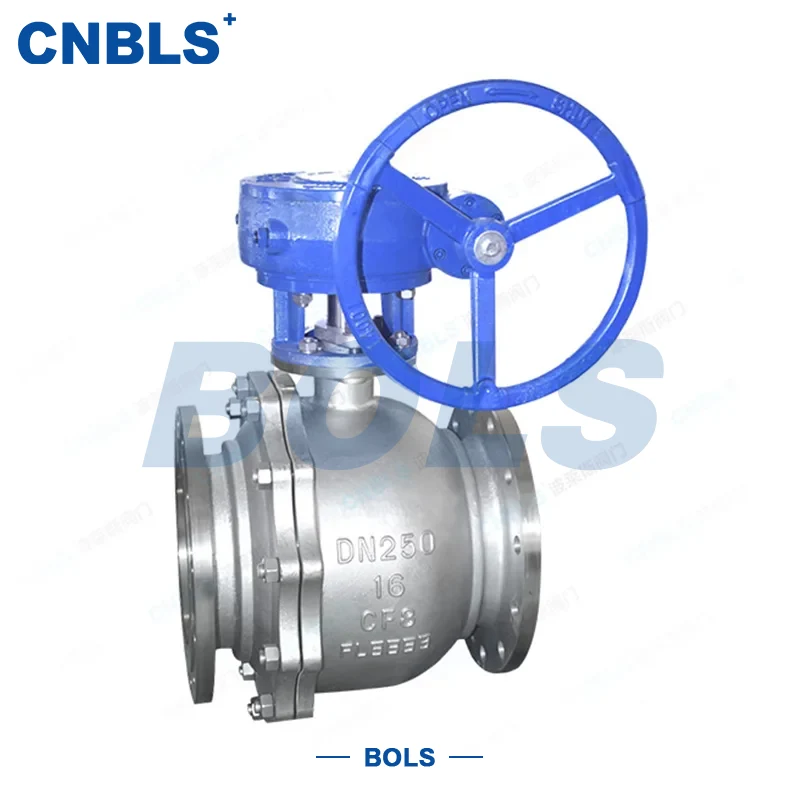

Válvulas de bola flotante con bridas de acero inoxidable

Las válvulas de bola flotante con bridas de acero inoxidable son una válvula de cierre de tubería que utiliza una bola flotante como elemento de cierre. Bajo la presión del medio, la bola se presiona firmemente contra el asiento de la válvula aguas abajo para lograr un sellado confiable. La apertura o cierre completo se logra girando la bola 90 grados, lo que presenta una operación fácil y una respuesta rápida.

Esta válvula cuenta con una estructura simple y un excelente rendimiento de sellado. Es adecuado para diversas condiciones de trabajo que involucran medios como agua, vapor, productos derivados del petróleo y sustancias corrosivas, y se usa ampliamente en sistemas de tuberías industriales, incluidos petróleo, ingeniería química, energía eléctrica, alimentos y productos farmacéuticos.

Características del producto

Material de acero inoxidable de alta calidad.

Los componentes clave, incluidos el cuerpo de la válvula, la bola y el asiento de la válvula, están fabricados de acero inoxidable 304/316, lo que ofrece una excelente resistencia a la corrosión y al desgaste para garantizar una confiabilidad operativa a largo plazo.

Conexión bridada para una fácil instalación

Al adoptar una conexión bridada estándar, permite una instalación y desmontaje convenientes y es compatible con sistemas de tuberías de diferentes diámetros y clases de presión.

Modos de operación diversificados

Admite accionamiento manual (volante), caja de cambios, eléctrico y neumático. Se puede seleccionar el modo de funcionamiento más adecuado según los requisitos de control automático.

Excelente rendimiento de sellado

El asiento de la válvula está hecho de materiales de sellado blandos como PTFE, PFA o ETFE, con una tasa de fuga que cumple con la Clase VI de API para garantizar la seguridad del sistema de tuberías.

Amplia gama de aplicaciones

La válvula tiene un rango de temperatura aplicable de -29~180℃, cubriendo condiciones de trabajo de alta, media y baja presión desde PN1.0 a PN42, y cumple con los requisitos de control de diferentes caudales y medios.

Alta confiabilidad y fácil mantenimiento

La estructura de bola flotante realiza un sellado autoajustable bajo presión media. Tiene una estructura compacta, no requiere soporte adicional y es fácil de mantener, lo que lo hace adecuado para un funcionamiento a largo plazo.

Aplicaciones

Las válvulas de bola flotante con bridas de acero inoxidable son adecuadas para diversos escenarios industriales:

● Cierre y control de flujo de ductos de petróleo y gas natural.

● Transporte de medios corrosivos como ácidos, álcalis y sales en la producción química.

● Control de tuberías en sistemas de tratamiento de agua y vapor.

● Transporte de medios limpios en las industrias alimentaria y farmacéutica.

● Tuberías de alta temperatura y alta presión en sistemas térmicos y de energía eléctrica.

● Escenarios de cierre de oleoductos y transporte de líquidos

Interpretación del modelo

Tomemos como ejemplo el modelo Q41F-16P:

Estándares de diseño y fabricación

● API 6D: Estándar aceptado internacionalmente aplicable al diseño y fabricación de válvulas de bola para las industrias del petróleo y el gas natural.

● GB/T 12237: estándar nacional de China, que sirve como referencia para el diseño y fabricación de válvulas.

● ISO 5208: Norma para dimensiones de bridas y presiones nominales, que garantiza que la válvula coincida con la tubería.

● JB/T 308: Métodos de prueba de válvulas y reglas de inspección, asegurando la calidad y el rendimiento del producto.

Tabla de parámetros técnicos

Materiales componentes

● Cuerpo de válvula: Acero fundido WCB o acero inoxidable CF8/CF8M.

● Bola: Material de acero inoxidable que coincide con el cuerpo de la válvula.

● Asiento de válvula: Sello blando de PTFE, PFA o ETFE

● Vástago de válvula: Acero inoxidable con tratamiento superficial nitrurado

● Empaquetadura: Grafito flexible o PTFE

● Sujetadores: Acero inoxidable o acero al carbono galvanizado.

Puntos clave de selección

Análisis de condiciones de trabajo

● Aclarar el tipo de medio, temperatura, viscosidad y corrosividad.

● Determinar la presión máxima de trabajo del sistema con un margen de seguridad reservado.

Confirmación de parámetros

● Seleccione el diámetro nominal DN según los requisitos de caudal.

● Determine la presión nominal PN/clase según el diseño del sistema.

● Elegir el método de conexión (brida, soldada o roscada) según la tubería.

● Seleccione el modo de operación (manual, eléctrico o neumático) según las necesidades de automatización.

Selección de materiales

● Cuerpo de válvula: El acero al carbono es adecuado para condiciones generales de trabajo; El acero inoxidable es adecuado para medios corrosivos.

● Material de sellado: PTFE es adecuado para la mayoría de los medios corrosivos; Se pueden seleccionar sellos duros de metal para medios que contienen partículas, alta temperatura o alta presión.

Estándar y Certificación

● Asegúrese de que la válvula cumpla con los estándares de diseño y fabricación.

● Para proyectos internacionales, se pueden requerir certificaciones API, ISO y otras.

Evaluación de proveedores

● Seleccionar proveedores con buena reputación y amplia experiencia, y solicitar muestras, parámetros técnicos y certificados de garantía de calidad.
