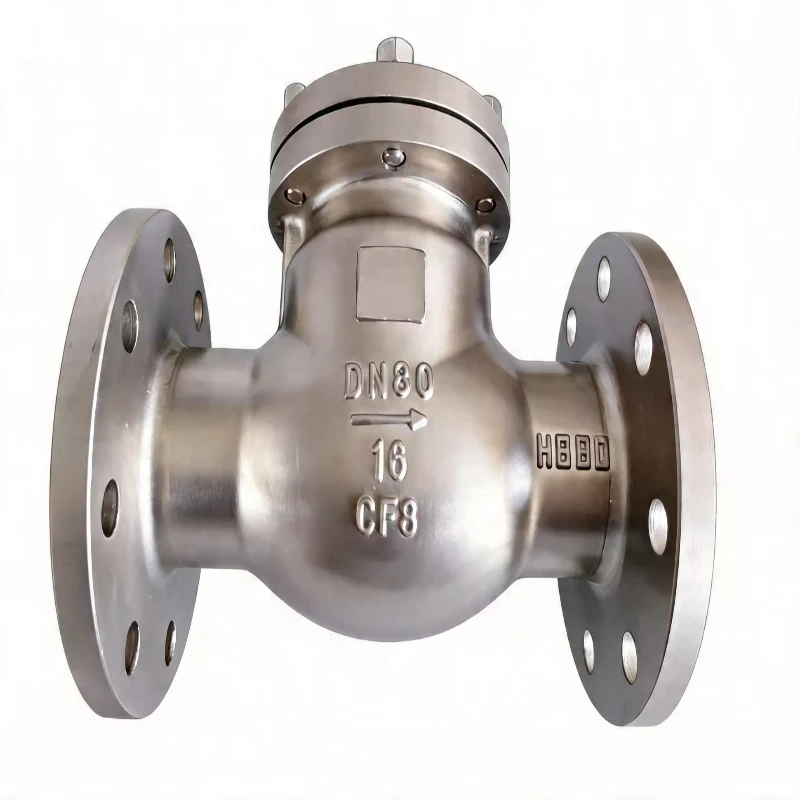

Válvula de retención con brida

Bolaisi Valve ofrece una amplia gama de válvulas de retención, incluidas las de tipo oscilante, de elevación, vertical, de oblea, de mariposa, silenciosas y de disco, adecuadas para medios como agua, vapor y aceite. Estos productos están diseñados para condiciones de funcionamiento de baja, media y alta presión, así como para condiciones de alta temperatura. Admiten la personalización de las exportaciones, se someten a pruebas completas de presión en fábrica, garantizan cero fugas y una alta estabilidad, y se utilizan ampliamente en proyectos de ingeniería globales.

Definición del producto

Las válvulas de retención con bridas son válvulas protectoras automáticas para tuberías que funcionan en función de los diferenciales de presión del fluido. El flujo hacia adelante empuja el disco de la válvula para abrirlo, lo que permite un paso suave; por el contrario, si se produce reflujo, inversión de presión o presión negativa (debido al apagado del sistema), el disco se cierra instantánea y automáticamente, bloqueando completamente el flujo inverso.

Al operar de forma totalmente automática, sin intervención manual, consumo de energía externa ni piezas externas móviles, estas válvulas son componentes de seguridad esenciales para prevenir el reflujo y el golpe de ariete, proteger las bombas y evitar daños al equipo causados ​​por el flujo inverso. Se utilizan ampliamente en salidas de bombas, en líneas de calderas, líneas de retorno, ramales, redes municipales y tuberías de procesos químicos, y sirven como un tipo de válvula fundamental para la seguridad de tuberías industriales.

Clasificación de productos y especificaciones clave

Serie de productos convencionales

1. Válvula de retención oscilante (H44): Diámetro grande, paso de flujo grande, baja resistencia al flujo; Adecuado para tuberías principales que transportan agua, petróleo o aguas residuales.

2. Válvula de retención de elevación (H41): alta precisión de sellado, cero fugas; Adecuado para tuberías de procesos de alta presión y productos químicos finos.

3. Válvula de retención vertical (H42): Diseñada para tuberías verticales; Prevención sensible del reflujo.

4. Válvula de retención Wafer (H74): Válvula de retención Wafer de patrón largo H74: Tuberías de gran diámetro, condiciones de alta presión, vapor a alta temperatura, petróleo y gas, y medios industriales con impurezas menores.

Válvula de retención tipo wafer de diseño delgado H74: aplicaciones con espacio de instalación limitado o diseños de tuberías compactos (equipos internos, ejes de tuberías angostos, suministro/drenaje de agua de gran altura).

5. Válvula de retención de mariposa (H76/H77): Delgada y liviana, de bajo costo y de instalación rápida; Adecuado para protección contra incendios y sistemas de suministro/drenaje de agua.

6. Válvula de retención silenciosa (HC41): Tuberías industriales de pequeña escala para agua limpia o líquidos ligeramente corrosivos.

7. Válvula de retención de disco (H46): Tuberías de proceso de gran diámetro para suministro/drenaje de agua municipal, redes de alcantarillado, sistemas de circulación de agua de mar, plantas químicas, plantas de energía y metalurgia.

8. Válvula de retención silenciosa (HC42): cierre sin golpes, evita golpes de ariete; Diseñado para edificios de gran altura y salas de bombas.

Especificaciones técnicas

Diferencias y características de varias válvulas de retención.

1. Composición estructural general

La estructura general de la válvula de retención es simple y estable y comprende cinco componentes principales: cuerpo de la válvula, asiento de la válvula, disco, conjunto de pasador/resorte y par de sellado.

Sin engranajes, volantes ni actuadores; la estructura tiene una tasa de fallas extremadamente baja y prácticamente no requiere mantenimiento.

2. Características estructurales de varias válvulas de retención

Válvula de retención de elevación H41

Estructura: Conexión bridada; el disco se eleva verticalmente; Cuenta con una funda guía integrada.

Válvula de retención vertical H42

Estructura: Configuración en ángulo recto (entrada/salida de 90°); Diseñado específicamente para instalación vertical.

Válvula de retención oscilante con brida H44

Estructura: Conexión bridada; El disco de una sola pieza sobre un brazo oscilante se abre y cierra mediante un movimiento oscilante.

Válvula de retención de mariposa H46 (doble propósito: bridada/oblea)

Estructura: Montaje en oblea o bridada; Cuenta con dos mitades de disco estilo mariposa que se abren y cierran sincrónicamente mediante un resorte de torsión.

Válvula de retención tipo wafer H74 (disponible en series delgada/corta y larga)

Estructura: Diseño ultrafino de un solo disco con resorte; asegurado mediante sujeción entre dos bridas.

Válvula de retención estilo mariposa H76

Estructura: Montaje tipo oblea; Mecanismo oscilante de un solo brazo (esencialmente una versión tipo oblea del H44).

Válvula de retención estilo mariposa H77 (tipo ultradelgada/corta)

Estructura: Diseño compacto de doble disco tipo oblea; Perfil más delgado que el H46.

Válvula de retención silenciosa HC41

Estructura: tipo vertical con bridas; Disco cónico con un fuerte resorte precargado para un cierre rápido.

Válvula de retención silenciosa HC42

Estructura: Configuración en ángulo recto con mecanismo de elevación asistido por resorte; un modelo de operación silenciosa diseñado para tuberías verticales.

Áreas de aplicación

1. Abastecimiento y Drenaje Municipal de Agua

Redes urbanas de abastecimiento de agua, salas de bombas de abastecimiento secundario de agua, tuberías de tratamiento de aguas residuales y salidas de descarga de estaciones de bombeo; Evita daños por reflujo a las bombas durante el apagado.

2. Sistemas de protección contra incendios

Líneas principales de rociadores contra incendios, tuberías de bombas de mantenimiento de presión y unidades de sala de bombas; Evita el reflujo de agua a alta presión y garantiza una presión estable y seguridad de la red.

3. Industrias térmica y energética

Tuberías de vapor en centrales térmicas, sistemas de circulación de agua caliente y tuberías de descarga de calderas; Evita que el reflujo de vapor o agua a alta temperatura dañe el equipo.

4. Industria petroquímica

Tuberías de transporte de petróleo, tuberías de procesos de fluidos químicos y sistemas de transporte de ácidos/álcalis; Protege los recipientes de reacción, los cuerpos de las bombas y los equipos de instrumentación.

5. Edificios de gran altura y proyectos de construcción.

Tubos ascendentes de suministro de agua de gran altura y tuberías de bombas de refuerzo; previene el golpe de ariete, reduce el ruido, estabiliza la presión y previene el reflujo.

6. Protección del Medio Ambiente, Nuevas Energías y Sistemas de Gas

Equipos de tratamiento de gases de escape, tuberías de transporte de gas natural y sistemas de fluidos circulantes; asegura un flujo estable y unidireccional dentro de la tubería.

Guía para la selección precisa de la válvula de retención

Paso 1: Considere el medio (elimina la mitad de las opciones del modelo)

1. Agua limpia/agua pura (sin impurezas): Todos los modelos son adecuados; para funcionamiento silencioso → HC41; para ahorrar espacio → H74/H77

2. Aguas residuales/agua con sedimentos o impurezas: HC41/HC42/H74 prohibidos; priorizar H44, H46, H76

3. Vapor a alta temperatura (>120°C): Están prohibidos todos los modelos accionados por resorte con sellos de goma blanda (serie HC, H74); seleccione H41 o H44 con sellos duros de metal a metal

4. Medios químicos corrosivos: actualice el cuerpo de la válvula a acero inoxidable 304/316; priorizar las estructuras H41 o H46

Paso 2: considere el espacio de instalación

1. Espacio extremadamente limitado: priorice los tipos de oblea: H74 > H77 > H46

2. Salas de bombas estándar/tuberías bridadas (sin limitaciones de espacio): Modelos bridados HC41, H44, H46

3. Disposición de tubería vertical fija en ángulo recto de 90°: seleccione H42 o HC42

Paso 3: Requisitos básicos: ¿es necesario eliminar el golpe de ariete o el ruido?

1. Se requiere funcionamiento silencioso y prevención de golpes de ariete (suministro de agua residencial/salas de bombas debajo de los apartamentos): se prefiere HC41; H74 para espacios reducidos; Modelo de cierre lento HH46 para bombas grandes y de alta potencia

2. Se acepta un ligero golpe de ariete; centrarse en la capacidad de flujo y la durabilidad: H44, H46, H76

3. Tubería de proceso de alta presión (el ruido no es una preocupación): válvula de retención de elevación de sellado duro H41

Paso 4: Restricciones de orientación de la instalación

1. Adecuado para instalación horizontal o vertical: HC41, H41, H46, H74, H77

2. Sólo instalación vertical: H42, HC42

3. Prohibida la instalación vertical hacia abajo: todas las válvulas de tipo oscilante H44/H46/H76 (cierre asistido por gravedad)

Puntos de venta clave de las válvulas de retención Bolais

1. Diseño totalmente automático y sin mantenimiento.

Sin mecanismos operativos ni piezas que se desgasten fácilmente; prevención automática de reflujo; No requiere mantenimiento de rutina durante su vida útil, lo que reduce significativamente los costos de ingeniería de operación y mantenimiento.

2. Pruebas rigurosas en fábrica

Cada válvula de retención con brida se somete a pruebas de presión de carcasa y pruebas de sellado de presión inversa para eliminar problemas de reflujo, microfugas y pérdida de presión.

3. Cobertura integral de materiales y especificaciones.

Disponible en acero al carbono, acero inoxidable y 316L con contenido ultra bajo de carbono; adaptado con precisión a cualquier condición operativa, sin especificaciones insuficientes ni desperdicio.

4. Sellado estable y fuerte resistencia al golpe de ariete

El contrapeso del disco optimizado y la tensión del resorte garantizan un cierre rápido pero suave, eliminando el golpe de ariete, el ruido de impacto y la vibración de la tubería.

5. Cumple con los estándares de exportación globales

Conjuntos completos de documentación de exportación, informes de inspección de productos básicos e informes de análisis espectral de materiales disponibles.

6. Suministro directo de fábrica con amplio stock.

Amplio inventario de modelos estándar; admite pedidos urgentes, pedidos de exportación de contenedores completos y personalización no estándar.

Preguntas frecuentes

P1: ¿Pueden las válvulas de retención con bridas regular el caudal?

R: No, no pueden regular el flujo. La única función de una válvula de retención es permitir el flujo unidireccional y evitar el reflujo; es una válvula de protección de seguridad y no posee capacidades de estrangulamiento o regulación de presión.

P2: ¿Existen requisitos específicos de dirección de instalación?

R: Sí. El cuerpo de la válvula presenta una flecha de dirección del flujo; La instalación debe alinearse con la dirección del flujo del medio. Las tuberías verticales requieren válvulas de retención específicas para instalación vertical.

P3: ¿Las válvulas de retención son propensas a fallar? ¿Requieren mantenimiento frecuente?

R: Las válvulas de retención presentan una estructura minimalista sin componentes de transmisión complejos, lo que da como resultado índices de fallas extremadamente bajos y un funcionamiento prácticamente libre de mantenimiento; se encuentran entre los tipos de válvulas más estables para tuberías industriales.

P4: ¿Se pueden utilizar válvulas de retención para aguas residuales o medios que contengan limo/sedimento?

R: Sí. Las válvulas de retención oscilantes son la opción preferida; Ofrecen una vía de flujo amplia que resiste la obstrucción, lo que los hace adecuados para medios que contienen trazas de impurezas.

P5: ¿Qué tipo de válvula de retención se utiliza para aplicaciones de vapor de alta temperatura?

R: Para vapor a alta temperatura, recomendamos válvulas de retención de tipo oscilante o de elevación con sellado duro de acero al carbono WCB; Ofrecen resistencia a altas temperaturas, resistencia a la erosión y estabilidad dimensional.
