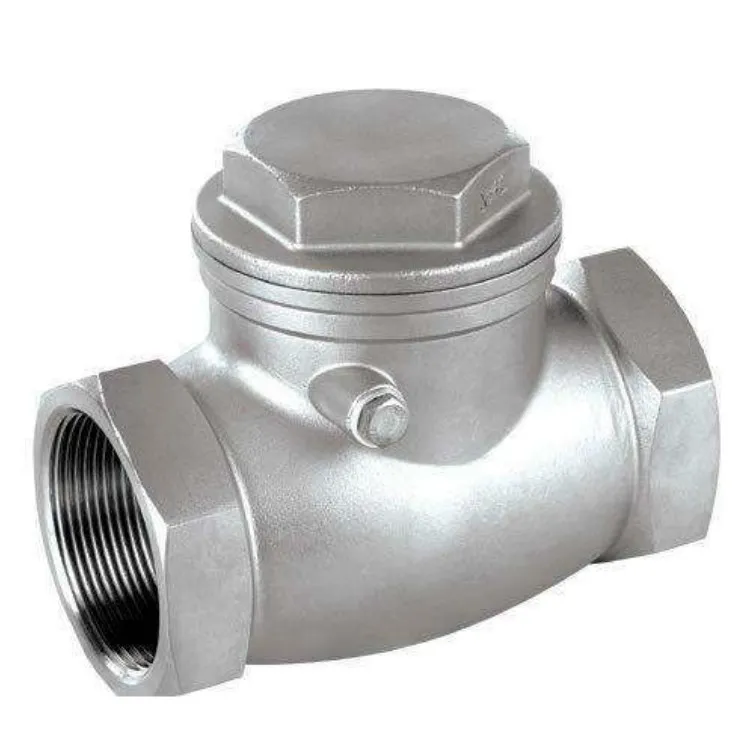

Válvulas de retención oscilantes de soldadura por zócalo de rosca interna de acero inoxidable forjadas de acero inoxidable

Las válvulas de retención oscilantes para soldadura por casquillo de rosca interna de acero inoxidable forjado son válvulas de retención automáticas especialmente diseñadas para condiciones de trabajo corrosivas, de alta presión y de diámetro pequeño y mediano. Fabricados en acero inoxidable forjado, cuentan con conexiones de rosca interna y de encaje para soldar, que se pueden seleccionar de manera flexible según las condiciones de instalación en el sitio.

La válvula se abre y cierra automáticamente dependiendo de la presión del medio: el disco gira alrededor de la bisagra para abrirse durante el flujo hacia adelante, permitiendo un paso suave del medio; En caso de reflujo, el disco se cierra rápidamente bajo su propio peso y presión inversa para cortar el reflujo y proteger bombas, compresores y equipos de tuberías aguas abajo.

Gracias al material de acero forjado y al sellado de aleación dura, la válvula presenta alta resistencia, resistencia a la erosión, resistencia a altas temperaturas y resistencia a la corrosión, lo que permite un funcionamiento estable a largo plazo en entornos hostiles como las industrias química, energética, farmacéutica y de procesamiento de precisión.

Las válvulas de retención oscilantes para soldadura por casquillo de rosca interna de acero inoxidable forjado son especialmente adecuadas para sistemas de tuberías de presión media-baja a media-alta con espacio de instalación limitado y altos requisitos de confiabilidad del sellado y resistencia estructural.

Parámetros técnicos básicos

Materiales de estructura y componentes

Todos los componentes clave de las válvulas de retención oscilantes para soldadura por casquillo de rosca interna de acero inoxidable forjado están hechos de acero inoxidable forjado con superficies de sellado reforzadas y el rendimiento general supera con creces el de las válvulas fundidas ordinarias.

● Cuerpo/Capó: Acero inoxidable forjado 304/316/316L, alta densidad y resistencia.

● Disco: Acero forjado del mismo material + revestimiento de aleación dura de estelita

● Asiento: base de acero forjado + revestimiento de aleación dura, resistente al desgaste y la erosión.

● Mecanismo de bisagra: Acero inoxidable forjado; eje de acero inoxidable endurecido por precipitación 17-4PH

● Sello de rosca: junta de PTFE

● Sello de soldadura por encaje: cuerpo a juego con material de soldadura de acero inoxidable

● Sello del capó: junta enrollada en espiral 316L

● Pernos/Tuercas: acero inoxidable 304/316, anticorrosión general consistente

Estándares de diseño y fabricación

El diseño, los materiales, el procesamiento y la inspección de esta serie de válvulas cumplen con los estándares nacionales para garantizar la intercambiabilidad y la seguridad.

● Válvula de retención oscilante: GB/T 12236

● Clasificación de presión-temperatura: GB/T 12224

● Dimensión cara a cara: GB/T 12221

● Estándar de rosca: GB/T 7306

● Estándar de soldadura por encaje: GB/T 12224

● Estándar de forja: GB/T 13401

● Estándar de materiales: GB/T 1220

● Proceso de soldadura superpuesta: GB/T 17491

● Prueba de presión y sellado: GB/T 13927

● Especificación de instalación: GB 50235

Ventajas principales del producto

Material de acero forjado, doble garantía de solidez y resistencia a la corrosión.

Al adoptar acero inoxidable forjado, es más resistente a la alta presión, el impacto y la corrosión que las válvulas de acero fundido ordinarias, adecuadas para funcionamiento a largo plazo en condiciones de trabajo severas.

Estructura de conexión dual para una instalación flexible

La rosca interna permite un rápido montaje y desmontaje; La soldadura por encaje es adecuada para escenarios de alta presión, vibración y alto sellado. Las válvulas de retención oscilantes para soldadura por encaje con rosca interna de acero forjado de acero inoxidable pueden satisfacer los hábitos de instalación de diferentes usuarios.

Estructura oscilante, baja resistencia al flujo y acción sensible.

El disco gira alrededor del eje para abrirse, lo que proporciona un paso de flujo suave, baja pérdida de presión y una rápida respuesta de apertura/cierre, suprimiendo eficazmente el golpe de ariete y el impacto de contraflujo.

Sello duro de metal, alta temperatura y resistencia al desgaste.

Superficie de sellado recubierta con aleación dura, aplicable a vapor, aceite de alta temperatura y medios corrosivos, con larga vida útil y bajo riesgo de fugas.

Tamaño compacto, ideal para espacios limitados

La estructura compacta es especialmente adecuada para instrumentos, tuberías de proceso de pequeño diámetro, combinación de unidades, equipos montados sobre patines y otras ubicaciones con espacio limitado.

Directrices de selección

Selección por presión y modelo

● PN16: Abastecimiento de agua a baja presión, drenaje y sistemas de circulación de agua.

● PN25: Tuberías de procesos generales de petróleo y químicos.

● PN40/PN63: Condiciones de presión media-alta, alta temperatura e impacto

Interpretación del modelo: 1 = Rosca interna, 6 = Enchufe soldado, 4 = Tipo oscilante, P = Acero inoxidable.

Selección por corrosión media

● Agua convencional, aire, corrosión débil → 304

● Que contienen cloro, ácido/álcali débil, sustancia química suave → 316

● Fuerte corrosión, alta temperatura, alto contenido de sal → 316L

Selección por condiciones in situ

● Mantenimiento y desmontaje frecuentes → Rosca interna

● Alta presión, vibración, instalación fija → Soldadura por encaje

Dirección de instalación

● Tubería horizontal: Estructura universal aplicable

● Tubería vertical: el medio debe fluir hacia arriba

Instalación y mantenimiento

Notas de instalación

● Verifique que el modelo, la presión, el diámetro, el material y la conexión coincidan con la tubería antes de la instalación.

● Limpiar las impurezas de la tubería para evitar atascos del disco.

● Utilice cinta de PTFE o juntas para la instalación roscada, apriete uniformemente

● Realice biselado, soldadura e inspección estándar para soldadura por encaje para garantizar que no haya fugas.

● Instalar en la dirección del flujo marcada por la flecha en el cuerpo de la válvula.

Mantenimiento de rutina

● Inspeccione periódicamente las roscas, las soldaduras y el casquete para detectar fugas.

● Limpie las impurezas en la cavidad de la válvula con regularidad para evitar que las bisagras se atasquen.

● Aplique grasa para altas temperaturas al eje de la bisagra para reducir el desgaste.

● Las superficies de sellado desgastadas se pueden reparar volviendo a superponerlas para prolongar la vida útil.

Solución de problemas

● Cierre incorrecto: compruebe si hay impurezas o daños en el disco, la bisagra y las superficies de sellado.

● Fugas externas: Vuelva a apretar las roscas o reemplace las juntas; reparar soldaduras

● Acción atascada: Desarme y limpie los cuerpos extraños, corrija el mecanismo de bisagra

Aplicaciones típicas

Con alta resistencia, alta resistencia a la corrosión y alto rendimiento de sellado, las válvulas de retención oscilantes para soldadura por casquillo de rosca interna de acero forjado de acero inoxidable se utilizan ampliamente en:

● Tuberías de procesos petroquímicos y de química fina.

● Sistemas auxiliares de energía y centrales eléctricas.

● Sistemas de medios limpios para productos farmacéuticos, alimentos y bebidas

● Instrumento y control de fluidos de alta presión de pequeño diámetro.

● Tuberías con medios corrosivos como agua de mar y aguas residuales que contienen cloro.
