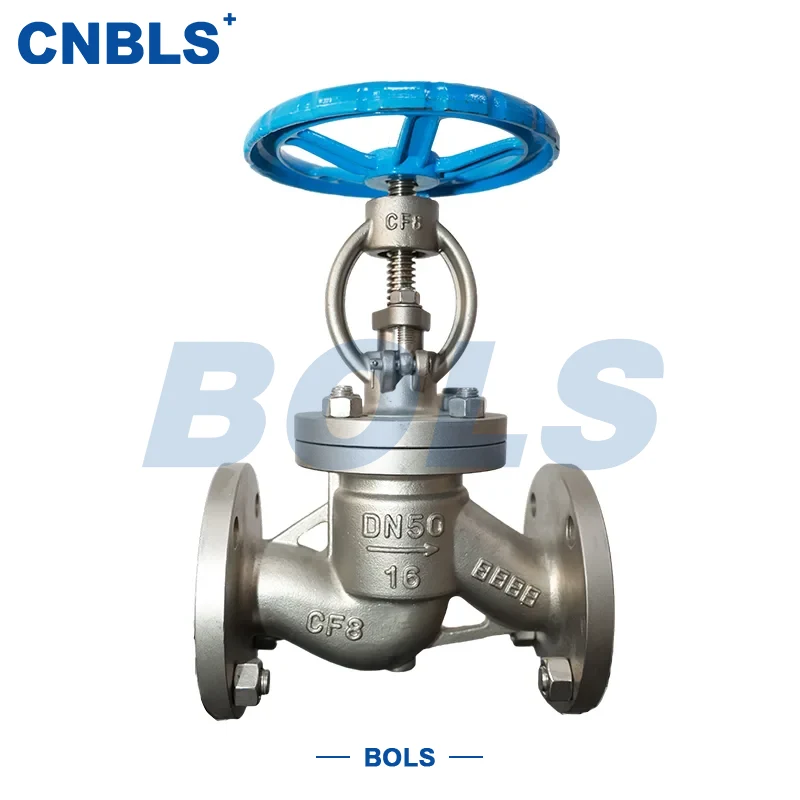

Válvulas de globo de vacío de acero inoxidable

Las válvulas de globo de vacío de acero inoxidable son un equipo central indispensable para el cierre y regulación de sistemas de vacío. Su principio de funcionamiento principal es impulsar el disco hacia arriba y hacia abajo a través del vástago de la válvula, logrando un control preciso de encendido y apagado de la tubería de vacío, evitando fundamentalmente la infiltración de gas externo y garantizando un vacío estable en el sistema.

La válvula está fabricada íntegramente en acero inoxidable con una estructura exclusiva diseñada para las válvulas de vacío de la serie NKJ. Las superficies de sellado adoptan tecnología de revestimiento duro de aleación dura, que puede soportar de manera estable temperaturas altas y bajas alternas, corrosión media e impacto de presión en ambientes de vacío. Todos los procesos de producción cumplen estrictamente con los estándares técnicos relevantes para válvulas de vacío, lo que las hace adecuadas para diversos escenarios industriales y de laboratorio con estrictos requisitos de vacío.

Como componente de soporte clave de los sistemas de vacío, el rendimiento de sellado y la estabilidad estructural de las válvulas de globo de vacío de acero inoxidable determinan directamente la eficiencia operativa y la seguridad del sistema.

Características principales del producto

Excelente rendimiento de sellado

Adopta un sello duro de metal (revestimiento duro de aleación dura) con un empaque especial de sellado al vacío. Tasa de fuga de vacío ≤ 1×10⁻¹⁰ Pa·m³/s, de conformidad con JB/T 6446. Adecuado para condiciones de alto vacío (10⁻³ Pa) y ultra alto vacío (10⁻⁷ Pa), eliminando las fugas de gas.

Configuración de material duradero

Los componentes centrales, incluidos el cuerpo, el casquete y el vástago, están hechos de acero inoxidable 304, 316 y acero inoxidable endurecido por precipitación 17-4PH, conforme a GB/T 1220 y ASTM A182. Excelente resistencia a la corrosión y al desgaste para uso a largo plazo en entornos de vacío complejos.

Fuerte adaptabilidad

Admite conexión bridada (brida de vacío GB/T 6070, brida estándar GB/T 9113) y conexión soldada (opcional). La ruta de flujo directa reduce la resistencia al flujo. La estructura de tornillo exterior permite la observación directa del estado de la válvula para una fácil operación.

Múltiples opciones de actuación

Accionamiento manual (volante con indicación de escala) o eléctrico (multivuelta, a prueba de explosiones Exd II BT4) disponible. Tipo eléctrico para control remoto y operación de alta frecuencia; Tipo manual para sistemas pequeños y uso de baja frecuencia.

Cumple y confiable

Diseñado y fabricado en estricta conformidad con GB/T 12235, JB/T 6446 y otros estándares nacionales e industriales. Pasó la prueba de presión de la carcasa, la prueba de sellado al vacío y otras inspecciones. Cada válvula cumple con los requisitos de seguridad para sistemas de vacío.

Aplicaciones

Con un excelente rendimiento de sellado al vacío y durabilidad del material, las válvulas de globo de vacío de acero inoxidable se utilizan ampliamente en campos con estrictos requisitos de vacío:

● Electrónica y Semiconductores: Control de tuberías de vacío en la fabricación y embalaje de chips, garantizando un alto vacío y limpieza.

● Industria Fotovoltaica: Sistemas de vacío para recubrimiento y procesamiento de obleas de silicio, mejorando la eficiencia de conversión.

● Recubrimiento al Vacío: Equipos de recubrimiento óptico y de hardware, que mantienen un vacío estable para un recubrimiento uniforme.

● Metalurgia al vacío: Fusión y recocido al vacío, resistiendo la alternancia de temperaturas y asegurando la pureza.

● Laboratorio e investigación: varios dispositivos de prueba de vacío, que cubren vacío bajo, medio, alto y ultraalto.

Parámetros técnicos básicos

Estándares de diseño y fabricación

Materiales componentes

Directrices de selección

1.Nivel de vacío: Asegure una tasa de fuga ≤1×10⁻¹⁰ Pa·m³/s para sistemas de vacío ultra alto.

2.Material: 304 para servicios generales; 316 para medios ligeramente corrosivos.

3.Conexión: Se prefiere la brida de vacío GB/T 6070; Soldadura para condiciones especiales.

4.Actuación: Manual para sistemas pequeños/de baja frecuencia; eléctrico para uso remoto/de alta frecuencia.

5.Temperatura: Confirme que el rango de temperatura cubre las condiciones de trabajo; Fortalecer el embalaje para ciclos térmicos frecuentes.

Operación y mantenimiento

1.Preinstalación: Limpie a fondo el interior y las superficies de sellado para evitar la contaminación.

2.Instalación: Utilice juntas de vacío (cobre, PTFE); apriete los pernos en diagonal.

3.Operación: Abrir/cerrar lentamente para evitar golpes de presión.

4.Inspección: Supervise el vacío con regularidad; comprobar el movimiento del vástago y las superficies de sellado.

5.Mantenimiento: Trabaje sólo después de ventilar a la atmósfera; Utilice únicamente envases aptos para vacío.

6.Almacenamiento a largo plazo: Verifique que no haya agarrotamiento y realice una prueba de sellado al vacío antes de reutilizarlo.

Como dispositivo de cierre central para sistemas de vacío, la estabilidad y estanqueidad de esta válvula afectan directamente la eficiencia del sistema y la calidad del producto. Todas las válvulas se prueban completamente y se pueden personalizar para cumplir con requisitos de vacío específicos.
