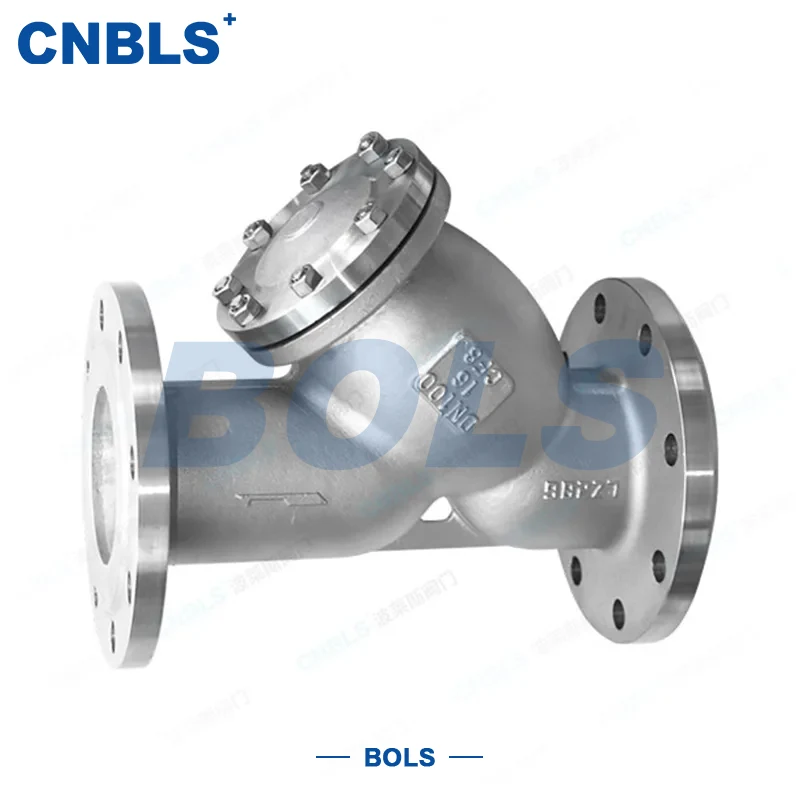

Filtro tipo Y con brida de acero inoxidable

Escenarios de aplicaciones principales

El filtro tipo Y con brida de acero inoxidable presenta una estructura compacta, alta eficiencia, fácil mantenimiento y excelente resistencia a la corrosión. Se usa ampliamente en varios sistemas de tuberías para purificar medios y proteger equipos.

● Industria alimentaria y farmacéutica: acero inoxidable 316L + sellos de calidad alimentaria, pantalla de alta precisión de malla 100–200, cumple totalmente con los estándares FDA/3A. Sin precipitación de metales pesados, sin contaminación. Adecuado para transmisión de materias primas, bebidas y producción de lácteos con purga en línea.

● Industria petroquímica: material 316/316L, clasificación Clase 150–Clase 600. Elimina eficazmente partículas de disolventes, crudo amargo y medios clorados para proteger válvulas e instrumentos. Modelo de purga automática para funcionamiento continuo.

● Municipal y Construcción: acero inoxidable 304, malla 20–60. Elimina arena y óxido del suministro de agua, HVAC y sistemas secundarios de suministro de agua. Protege bombas y válvulas solenoides con un bajo costo de mantenimiento.

● Fabricación Industrial: Para sistemas hidráulicos, líneas de aire comprimido, circuitos de refrigeración. La malla 50-100 elimina partículas metálicas y polvo para reducir el desgaste. El diseño tipo Y garantiza una mínima resistencia al flujo.

● Electrónica y instrumentos de precisión: malla sinterizada de 200 a 500 para sistemas semiconductores y de agua ultrapura. 316L garantiza una alta limpieza y un funcionamiento estable.

Ventajas principales del producto

● Alta eficiencia y baja resistencia: Pérdida de flujo ≤0.02MPa, eficiencia de filtración ≥98%.

● Fuerte y duradero: Cuerpo de acero inoxidable forjado, resistencia a alta presión.

● Amplia compatibilidad: 304/316/316L para agua, petróleo, gas y productos químicos.

● Mantenimiento sencillo: purga en línea, pantalla de liberación rápida, tiempo de inactividad mínimo.

● Seguro y compatible: FDA/3A para alimentos/farmacéutica; Cumple con los estándares GB y ASME.

Parámetros técnicos básicos

Definición del producto y principio de funcionamiento

El filtro tipo Y con brida de acero inoxidable es un dispositivo de filtrado de precisión con paso de flujo tipo Y y conexión roscada hembra. Elimina partículas sólidas, óxido y sólidos suspendidos para proteger bombas, válvulas e instrumentos aguas abajo.

Principio de funcionamiento: Basado en sedimentación por gravedad + filtración de pantalla. Los medios ingresan al cuerpo tipo Y; Las partículas pesadas se depositan en la cámara inferior. Las partículas finas quedan atrapadas en la pantalla. El medio limpio fluye aguas abajo. Se proporciona una válvula de drenaje para una fácil limpieza sin desmontaje, lo que reduce en gran medida el tiempo de inactividad.

La conexión roscada estándar (NPT/BSP/GB) y el material 304/316/316L garantizan una amplia adaptabilidad a diversos medios y condiciones adversas.

Tipos principales y coincidencia de aplicaciones

Guía de selección de materiales

Cuerpo y marco

● 304: Agua, aire, aceite en general; -20°C~100°C; PN16–PN40; industria municipal y general.

● 316: Cloruro, ácido débil, agua de mar; -20°C~180°C; PN16–PN63; mejor resistencia a las picaduras.

● 316L: Fuerte corrosión, servicio higiénico; -40°C~200°C; FDA/3A; farmacéutica y alimentaria.

Pantalla

● Malla tejida: malla 10–200, económica y de fácil reemplazo.

● Malla sinterizada: malla 200–500, alta resistencia, resistente al desgaste.

● Hastelloy: Alta temperatura ≤300°C, corrosión extrema.

Sellos

● PTFE: -20°C~180°C, fuerte resistencia a la corrosión.

● EPDM: -20°C~120°C, resistente a la intemperie para sistemas de agua.

● FKM (Viton): -20°C~200°C, alta temperatura y corrosión.

● Silicona de calidad alimentaria: FDA/3A, inodora y no contaminante.

Instalación y mantenimiento

Instalación

1.Seguir la flecha de flujo; instálelo con la cámara de purga mirando hacia abajo.

2.Limpie la tubería antes de la instalación; revise la pantalla y los sellos.

3.Utilice cinta o juntas de PTFE; apriete correctamente para evitar daños.

4.Reserve espacio de mantenimiento ≥30 cm; instale la cubierta al aire libre.

5.Presurice lentamente, ventile el aire y pruebe la presión durante 30 minutos antes de usarlo.

Mantenimiento

1. Purga periódica: 1 a 2 veces por semana (normal); 1-2 veces/día (medios sucios).

2.Limpie la pantalla cuando la diferencia de presión sea ≥0,02 MPa. Reemplace si está roto.

3. Limpiar el cuerpo, aplicar aceite antioxidante; Inspeccione si hay picaduras en un ambiente corrosivo.

4. Solucione rápidamente los problemas de fugas, bajo flujo o alta diferencia de presión.

5.Establecer registros de mantenimiento para la gestión del ciclo de vida.
