colador tipo Y

bolaisiLos filtros tipo Y sirven como unidades de prefiltro para tuberías, interceptando contaminantes sólidos como sedimentos y escoria de soldadura para proteger bombas, válvulas e instrumentos aguas abajo. Disponibles en múltiples materiales de cuerpo y diámetros nominales, son compatibles con agua, petróleo, gas, vapor y otros medios. La pantalla extraíble se puede limpiar y reutilizar. Con opciones de instalación flexibles, cada unidad se somete a múltiples inspecciones de fábrica. Nuestros productos se venden en todo el mundo con una garantía total de 12 meses y hay especificaciones personalizadas disponibles previa solicitud.

Definición del producto

Un filtro tipo Y es un accesorio de purificación mecánico instalado en el extremo frontal de las tuberías de fluidos, llamado así por su estructura de cuerpo de válvula en forma de Y en ángulo. Cuando el medio fluye a través del cuerpo de la válvula, la pantalla de precisión incorporada intercepta las impurezas de partículas sólidas contenidas en el fluido, lo que permite que el medio limpio fluya hacia los equipos posteriores. Los filtros tipo Y son compatibles con agua, petróleo, gas y otros medios. Las especificaciones de malla estándar son las siguientes: malla 18 a 30 para servicio de agua, malla 10 a 100 para servicio de gas y malla 100 a 480 para servicio de petróleo. El cartucho de malla se puede quitar para limpiarlo y reutilizarlo repetidamente. Este producto solo realiza una prefiltración de impurezas de la tubería sin alterar el caudal o la presión del medio. Puede combinarse con válvulas de compuerta, válvulas de bola, válvulas de globo, bombas de agua, intercambiadores de calor y caudalímetros. Reduce la abrasión, el bloqueo y las paradas no planificadas de los equipos de tuberías en la fuente, lo que reduce significativamente los costos de mantenimiento y reemplazo de los equipos.

Especificaciones técnicas

1.Marca:bolaisi

2.Modelo: GL41H/W-16C/P

3.Diámetro nominal: DN15 ~ DN300

4.Material del cuerpo de la válvula: acero al carbono fundido WCB/acero inoxidable 304/acero inoxidable 316

5.Clase de presión: PN10, PN16, PN25, PN40

6.Tipo de conexión: Conexión bridada

7.Material de la pantalla: malla de alambre de acero inoxidable 304/316

8.Precisión de filtración de la pantalla: malla estándar 40/60/80/100 (personalizable)

9.Medios aplicables: agua del grifo, aguas residuales, productos derivados del petróleo, gas natural, vapor, etc.

10.Temperatura de funcionamiento: Versión de acero fundido ≤ 350°C; Versión de acero inoxidable ≤ 280°C

11.Dirección del flujo de fluido: unidireccional directo

12.Requisito de instalación: Adecuado para tuberías horizontales y verticales; el recipiente de la criba deberá mirar hacia abajo.

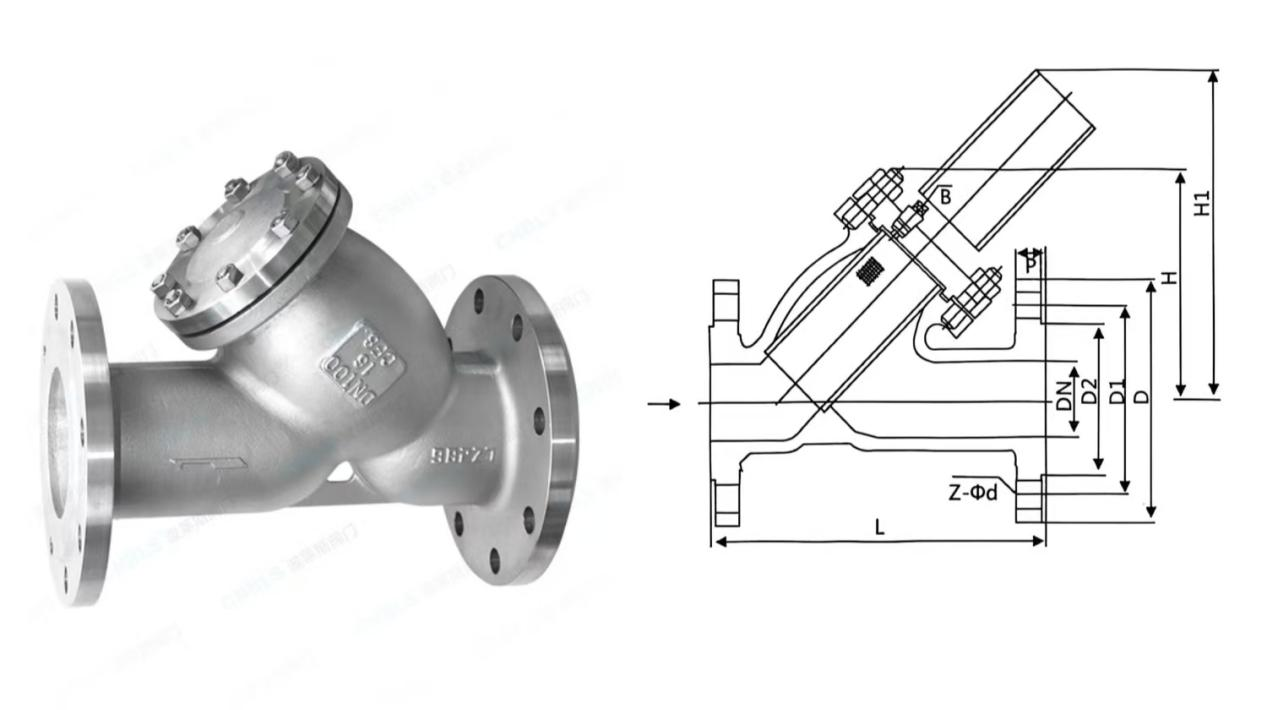

Dibujos del producto y parámetros técnicos.

Período de garantía y regulaciones posventa de devolución/cambio

1. Plazo de garantía

TodobolaisiLos filtros tipo Y vienen con una garantía total de 12 meses a partir de la fecha en que los productos salen de nuestra fábrica. Cobertura de garantía: Defectos de calidad originados en fábrica, incluidos orificios de fundición en los cuerpos de las válvulas, fugas en las bridas, daños a las pantallas originales y fallas en el proceso de fabricación. Exclusiones de la cobertura de la garantía: daños causados ​​por desmontaje y montaje no autorizados, corrosión excesiva del medio, impacto de objetos granulares duros, obstrucción y deformación de la pantalla debido a una purga irregular y funcionamiento más allá de los límites de presión o temperatura nominales.

2. Reglas de devolución y cambio

1. Productos dañados al recibirlos o defectos de calidad de fábrica: los clientes deberán proporcionar fotos reales y evidencia en video. Ofrecemos reemplazo gratuito o servicio de reparación gratuito.

2. Cancelación del pedido por parte del cliente unilateralmente/selección incorrecta de tamaño, parámetros o estándares: Para pedidos no producidos, los daños parciales del material se deducirán del reembolso. Los pedidos completamente terminados y enviados no son elegibles para devolución incondicional.

3. Devolución sin problemas de calidad: los productos deben permanecer cerrados y sin rayones de uso. El cliente correrá con toda la logística internacional de entrada y salida, despacho de aduanas y tarifas arancelarias, además de una deducción por pérdida de procesamiento para el procesamiento de devoluciones.

Campos de aplicación

1.Proyectos municipales de abastecimiento y drenaje de agua Prefiltración de tuberías principales de agua potable urbana, líneas de tratamiento de aguas residuales y casas de bombas de suministro secundario de agua. Intercepta sedimentos y óxido de tuberías para proteger bombas de agua, medidores de agua y válvulas reductoras de presión.

2. Industria del petróleo y el gas Tuberías de transmisión de petróleo crudo, estaciones reguladoras de presión de gas y tuberías de estaciones de llenado de gas. Filtra escoria de soldadura y desechos metálicos para evitar atascos y mal funcionamiento de los reguladores de presión y medidores de flujo.

3.Líneas de producción química: oleoductos de transferencia de calor, líneas de suministro de ácidos débiles y álcalis débiles y tuberías de circulación del reactor. Filtra partículas cristalinas en el medio para extender la vida útil de válvulas e intercambiadores de calor.

4.Plantas eléctricas y sistemas HVAC de calefacción Tuberías de agua de alimentación de calderas, redes de vapor de alta temperatura y sistemas centrales de circulación de agua de aire acondicionado. Elimina los contaminantes de incrustaciones y óxido para evitar el bloqueo de los tubos de intercambio de calor.

5. Industrias metalúrgicas, papeleras y textiles. Sistemas de circulación de agua de refrigeración y tuberías de suministro de lodos. Atrapa partículas sólidas para proteger laminadores, bombas de agua y válvulas de control textiles de precisión.

6.Soporte para equipos comerciales en el extranjero Tuberías de fluidos para equipos de agua pura, calderas alimentadas con combustible, máquinas de limpieza y compresores de aire. Adquisiciones de apoyo a largo plazo por parte de fabricantes de equipos en Europa, América y el Sudeste Asiático.

¿Por qué elegir?Válvulasbolaisi?

1.Suministro directo desde la fábrica de origen para el comercio exterior sin margen de beneficio de intermediarios. Poseemos fundiciones independientes de acero inoxidable y acero fundido, así como talleres de mecanizado, diseñados para los mercados extranjeros. Garantizamos plazos de entrega estables para pedidos al por mayor.

2. Pantalla de precisión totalmente de acero inoxidable, reutilizable después de una limpieza repetida. Resistente a altas temperaturas y a la erosión con fácil desmontaje. Se puede volver a instalar después de enjuagarlo con agua limpia sin necesidad de reemplazar con frecuencia los consumibles, lo que reduce los costos operativos a largo plazo de los clientes.

3.Múltiples opciones de materiales para todas las condiciones de trabajo, compatibles con entornos operativos complejos en el extranjero. El acero fundido es adecuado para vapor a alta temperatura; El acero inoxidable 304 se adapta a medios de agua, petróleo y gas; El acero inoxidable 316 funciona con fluidos ligeramente corrosivos. Nuestros productos cumplen con diversos requisitos operativos de proyectos químicos, térmicos y de suministro y drenaje de agua en todo el mundo.

4. Inspección de fábrica en tres pasos para una calidad consistente de grado de exportación. Todos los productos se someten a pruebas de espectro PMI de materia prima, prueba de resistencia hidrostática del cuerpo de la válvula e inspección de muestreo de la precisión de la filtración de la pantalla. Se adjunta a cada unidad un certificado de inspección de fábrica, que cumple con los estándares internacionales de equipos de fluidos.

5.Sistema integral de posventa de comercio exterior. Los administradores de cuentas de comercio exterior dedicados brindan un servicio personalizado. Las piezas de repuesto se enviarán con prontitud en caso de cualquier mal funcionamiento que ocurra dentro del período de garantía.

Preguntas frecuentes (FAQ)

P1: ¿El filtro tipo Y debe instalarse horizontalmente? ¿Se puede utilizar en tuberías verticales?

R: Es aplicable tanto a tuberías horizontales como verticales. Simplemente asegúrese de que el recipiente de sedimentos del colador mire hacia abajo para facilitar la sedimentación de las impurezas y la purga regular.

P2: ¿Cómo seleccionar la precisión de la filtración? ¿Qué tamaño de malla se recomienda para los diferentes medios?

A: malla 40–60 para agua del grifo y aguas residuales ordinarias; malla 60–80 para productos derivados del petróleo y gas; Malla 100–200 para agua pura y tuberías de instrumentos de precisión. Los tamaños de malla personalizados están disponibles a pedido.

P3: ¿Modelo de acero fundido o acero inoxidable para tuberías de vapor de alta temperatura de 300 °C?

R: El filtro tipo Y de acero fundido WCB es la opción preferida para vapor a 300 °C, con una resistencia máxima a la temperatura de 350 °C. Se recomiendan versiones de acero inoxidable para condiciones de trabajo inferiores a 280°C.

P4: ¿Cómo limpiar una pantalla obstruida? ¿Necesito retirar toda la unidad de la tubería?

R: No es necesario desmontar las bridas del cuerpo de la válvula. Primero cierre las válvulas de compuerta delantera y trasera para liberar la presión, luego abra el tapón de purga inferior para drenar el agua sucia. Afloje la cubierta del extremo superior para sacar la rejilla para lavarla y limpiarla.

P5: ¿Se le puede equipar con una válvula de purga automática?

 R: Sí. El puerto de purga de todos los modelos adopta una rosca universal estándar. Se pueden instalar válvulas de bola manuales o válvulas de purga con sincronización automática para realizar una purga automática desatendida.

P6: ¿Se puede reexpedir una pantalla corroída o dañada sin cargo dentro del período de garantía?

R: Se proporcionará un reemplazo gratuito si el daño es causado por el material original o defectos de fabricación. Si el daño por corrosión resulta de una concentración excesiva de iones de cloruro, ácido o álcali en el medio, no está cubierto por la garantía; sin embargo, se pueden suministrar pantallas de reemplazo a precio de costo.
