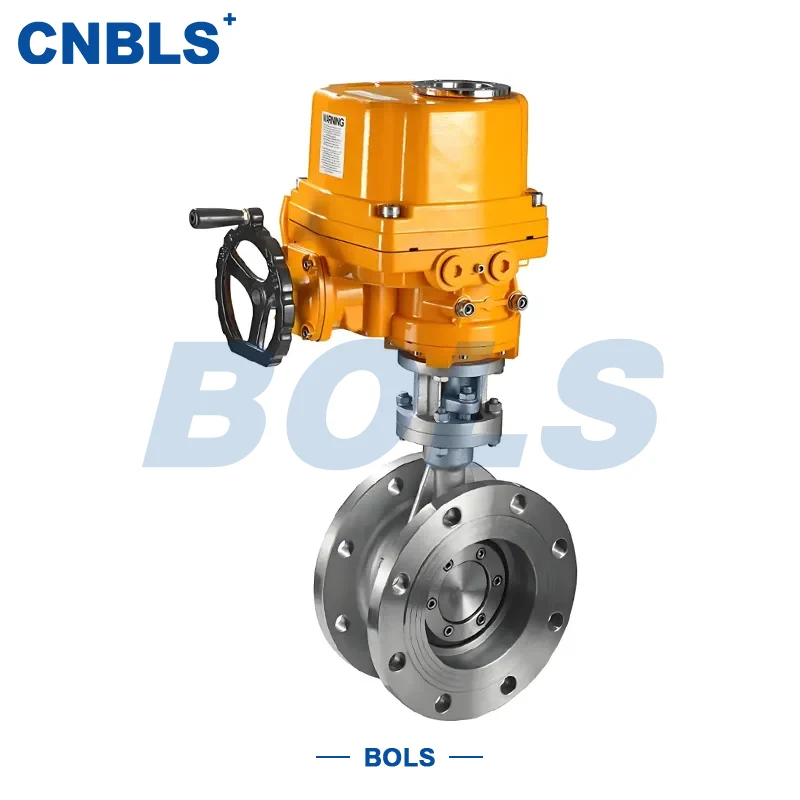

Válvulas de mariposa de ventilación de acero inoxidable

La válvula de mariposa de ventilación de acero inoxidable D341W es una válvula de mariposa de línea central diseñada específicamente para sistemas de ventilación industriales. Se fabrica con materiales de acero inoxidable como 304, 316, 304L y 316L, y cumple con la serie D341W y los estándares industriales relevantes para válvulas de mariposa de ventilación. La válvula se instala en sistemas de conductos de ventilación a través de conexiones de brida y se acciona mediante operación manual o mediante un actuador de engranaje helicoidal para girar el disco, lo que permite abrir, cerrar y ajustar el flujo de medios gaseosos.

Como válvula de mariposa de ventilación típica de acero inoxidable, su diseño está optimizado para condiciones de baja presión, gran diámetro, polvo y gases corrosivos. Si bien garantiza un rendimiento de sellado básico, también cumple con los requisitos del sistema de ventilación en cuanto a capacidad de flujo, flexibilidad operativa y estabilidad a largo plazo.

Estructura y principio de funcionamiento

Diseño de línea central

El vástago y el disco comparten la misma línea central, por lo que el disco gira alrededor del eje del vástago durante la operación. Esta estructura simple y equilibrada reduce el par de apertura y es muy adecuada para uso a largo plazo en conductos de ventilación de gran diámetro.

Conexión de brida

Ambos extremos del cuerpo de la válvula cuentan con bridas integrales compatibles con GB/T 9113 o ANSI B16.5. La instalación es sencilla mediante pernos, lo que garantiza un posicionamiento confiable y un mantenimiento sencillo.

Sellado específico para ventilación

La "W" en D341W indica una estructura de tipo ventilación diseñada para controlar las fugas en lugar de lograr cero fugas. Las opciones incluyen sellos duros de metal o sellos compuestos de metal + caucho fluorado, que reducen los atascos causados ​​por el polvo o la expansión térmica mientras mantienen un funcionamiento seguro.

Opciones de actuación

Tamaños más pequeños: operación manual para simplicidad y fácil mantenimiento.

Tamaños medianos y grandes: actuadores de engranaje helicoidal para mayor torque, operación más fácil e idoneidad para control aéreo o centralizado

Características clave

Fuerte adaptabilidad del material

La construcción de acero inoxidable proporciona una excelente resistencia a la corrosión y la oxidación, adecuada para gases de combustión que contienen azufre, gases ácidos y ambientes de alta humedad.

Baja resistencia al flujo

El diseño de línea central y el disco delgado minimizan la obstrucción del flujo de aire, lo que reduce la resistencia del sistema y el consumo de energía.

Costos de mantenimiento controlables

Con menos componentes y una estructura de sellado sencilla, la inspección y el mantenimiento de rutina son mínimos, lo que lo hace ideal para sistemas de ventilación en funcionamiento continuo.

Amplio rango de operación

Rango de temperatura: -30 ℃ ~ 400 ℃ Rango de presión: PN0.1 ~ PN1.0 MPa Adecuado para la mayoría de aplicaciones de ventilación industrial y gases de combustión.

Como válvula de mariposa de ventilación de acero inoxidable madura, su diseño prioriza la estabilidad del sistema y la confiabilidad a largo plazo.

Aplicaciones

Las válvulas de mariposa de ventilación de acero inoxidable D341W se utilizan ampliamente en:

Metalurgia: sistemas de alto horno, sinterización, recolección de polvo y manejo de gases de combustión.

Industria energética: sistemas de aire de calderas y gases de combustión, conductos de desulfuración y desnitrificación.

Industria química: sistemas de escape de procesos con gases corrosivos

Materiales de construcción y cemento: recolección de polvo de cola de horno, sistemas de recirculación de aire caliente

Ingeniería ambiental: Tratamiento de gases residuales industriales y sistemas de emisión.

En estas aplicaciones, las válvulas de mariposa de ventilación de acero inoxidable sirven principalmente para aislamiento, regulación y desviación de flujo, en lugar de control de sellado de alta presión.

Parámetros técnicos

Recomendaciones de selección y uso

Las consideraciones clave de selección incluyen:

Composición media y corrosividad.

Presión de diseño y temperatura de funcionamiento.

Tamaño de tubería y espacio de instalación.

Presencia de mucho polvo, alta temperatura o funcionamiento continuo

Para ambientes polvorientos, se recomienda un disco perforado de acero inoxidable. Para sistemas de gases de combustión de alta temperatura, se prefieren sellos metálicos duros para mejorar la estabilidad.

Conclusión

La válvula de mariposa de ventilación de acero inoxidable D341W se caracteriza por una estructura confiable, materiales estables y una gran adaptabilidad. Como válvula de mariposa de ventilación de acero inoxidable estandarizada, está diseñada para cumplir con los requisitos de seguridad y mantenimiento a largo plazo de los sistemas de ventilación industrial y gases de combustión, lo que la convierte en una opción práctica para proyectos de ingeniería e integración de equipos.
