Válvulas de mariposa de sello duro de metal tipo brida con transmisión por engranaje helicoidal

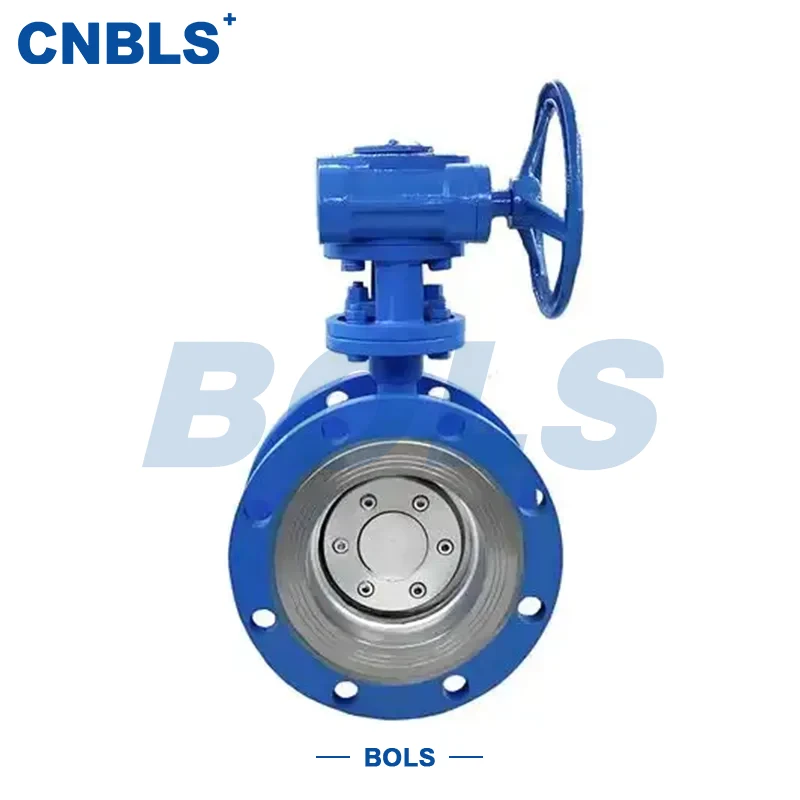

La válvula de mariposa de sello duro de metal tipo brida operada por engranaje helicoidal de acero inoxidable D343H es una válvula de mariposa de grado industrial desarrollada para condiciones de alta temperatura, alta presión y medios complejos. Con un diseño de triple compensación, conexión de brida y actuador de engranaje helicoidal, logra un sellado confiable al mismo tiempo que mantiene un par de operación bajo y un rendimiento de aceleración estable.

Como válvula de mariposa de sello duro metálico de tipo brida con transmisión por engranaje helicoidal, sus componentes que contienen presión están hechos principalmente de acero inoxidable, combinado con una estructura metálica de sello duro. Esto garantiza un rendimiento de sellado estable y resistencia estructural incluso en operaciones prolongadas a altas temperaturas, erosión de partículas y ciclos frecuentes, lo que lo hace adecuado para sistemas industriales con altos requisitos de seguridad y durabilidad.

Diseño estructural y principio de funcionamiento.

Diseño de triple compensación

La válvula incorpora compensaciones axiales, radiales y angulares, lo que permite que el disco se desenganche rápidamente del asiento durante la operación. Esto evita la fricción por deslizamiento entre las superficies de sellado metálicas, lo que reduce significativamente el desgaste y prolonga la vida útil. En la etapa de cierre final, la geometría excéntrica crea una compresión confiable de metal con metal para un sellado estable.

Actuación del engranaje helicoidal

El engranaje helicoidal proporciona una gran relación de reducción, lo que reduce sustancialmente el par de operación manual, especialmente adecuado para aplicaciones de gran diámetro y diferencial de alta presión. También ofrece capacidad de autobloqueo, evitando la inversión de la posición de la válvula durante las fluctuaciones de presión del sistema y mejorando la seguridad operativa. Para aplicaciones de control de flujo, el engranaje helicoidal permite un ajuste angular suave y preciso.

Conexión de brida

Ambos extremos de la válvula cuentan con conexiones de brida que cumplen con GB/T 9113 o ANSI B16.5. Esto garantiza una alta resistencia de la conexión, un sellado confiable y una fácil instalación, extracción y mantenimiento, lo que lo hace ideal para el funcionamiento a largo plazo en sistemas de tuberías fijas.

Características clave del producto

La estructura que contiene presión completamente de acero inoxidable proporciona una excelente resistencia a la corrosión y a las altas temperaturas.

Diseño de sello metálico duro adecuado para alta temperatura, alta presión y medios cargados de partículas

La transmisión por engranaje helicoidal garantiza un funcionamiento suave, ideal para aplicaciones de gran diámetro y alto torque

La estructura de triple compensación reduce el desgaste y prolonga la vida útil del sello.

La conexión de brida estandarizada ofrece una gran compatibilidad con el sistema

Estas válvulas de mariposa de sello duro metálico tipo brida con transmisión por engranaje helicoidal demuestran claras ventajas en confiabilidad, mantenibilidad y costo operativo a largo plazo.

Aplicaciones típicas

En estos entornos exigentes, las válvulas de mariposa de sello duro metálico tipo brida con transmisión por engranaje helicoidal ofrecen un rendimiento estable a largo plazo y ayudan a reducir el tiempo de inactividad no planificado.

Parámetros técnicos básicos (resumen)

Recomendaciones de selección y uso

Durante la selección, se deben evaluar cuidadosamente factores como las propiedades del medio, la presión del sistema, la temperatura de funcionamiento y la frecuencia de los ciclos. Para medios abrasivos o cargados de partículas, se recomiendan pares de sellos soldados con estelita. Para ambientes altamente corrosivos, se prefieren materiales de acero inoxidable 316L o dúplex.

La selección adecuada y el mantenimiento estandarizado mejorarán significativamente la estabilidad operativa y la vida útil de las válvulas de mariposa de sello duro metálico tipo brida con transmisión por engranaje helicoidal.

Conclusión

La válvula de mariposa de sello duro metálico tipo brida operada por engranaje helicoidal de acero inoxidable D343H está construida sobre un diseño estructural maduro, una configuración de material estable y un accionamiento confiable. Su desempeño integral en seguridad, durabilidad y adaptabilidad la convierte en una solución comúnmente utilizada para aplicaciones de válvulas de mariposa de alta temperatura y alta presión.
