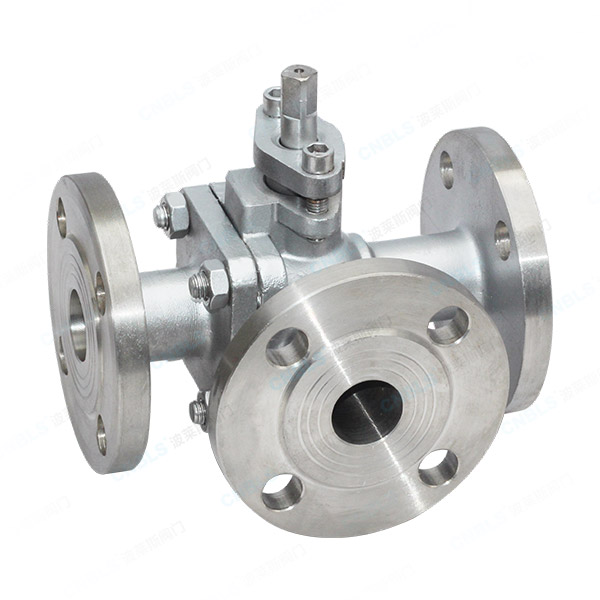

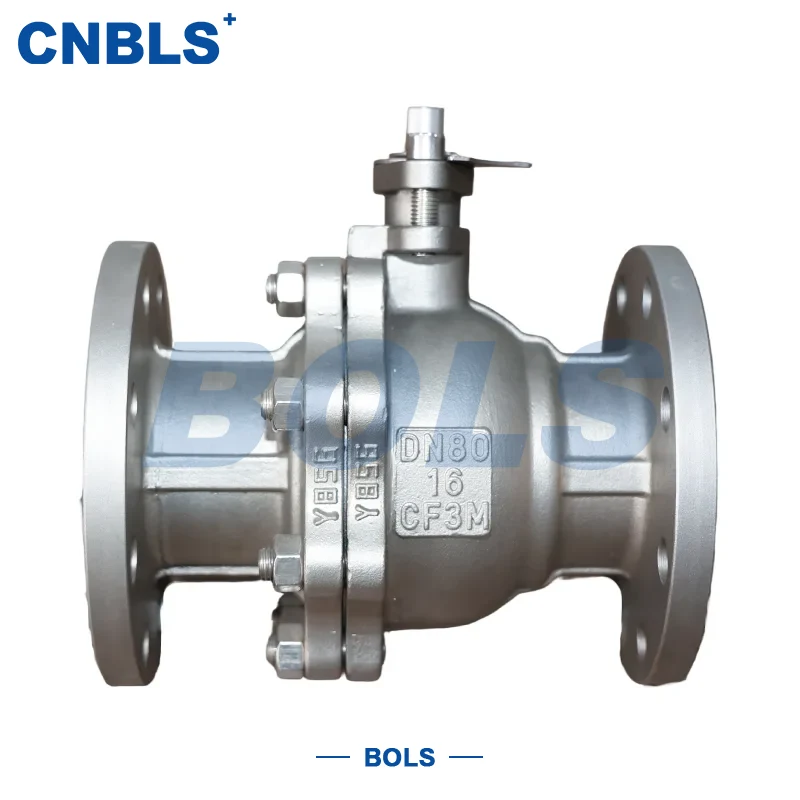

Válvulas de bola de tres vías en forma de T de acero inoxidable

La válvula de bola de tres vías Q44F(T) de acero inoxidable es una válvula de bola de tres vías fabricada en acero inoxidable (304/316, etc.) y fabricada de acuerdo con las normas de la serie Q44F(T). Su característica principal radica en que la bola y el vástago están moldeados integralmente como una sola unidad, con canales de flujo tipo T o tipo L (tipo F para flujo directo, tipo T para flujo de tres vías). Permite funciones de confluencia de medios, desvío o cambio de dirección.

Las válvulas de bola de tres vías en forma de T de acero inoxidable integran la bola y el vástago como una sola unidad de fundición. Con canales de flujo tipo T o tipo L (tipo F para paso directo, tipo T para tres vías), permite la confluencia, desviación o conmutación de medios. La válvula presenta una estructura compacta, un canal de flujo suave, un excelente rendimiento de sellado y una fuerte resistencia a la corrosión.

Con su estructura compacta, baja resistencia al flujo, sellado superior y alta resistencia a la corrosión, esta válvula se usa ampliamente en campos industriales como petróleo, ingeniería química, tratamiento de agua, alimentos, productos farmacéuticos y energía eléctrica. Es particularmente adecuado para condiciones de trabajo con altos requisitos de resistencia a la corrosión del material y cambio de dirección del fluido.

Características del producto

1.Estructura fundida de una pieza

El cuerpo y el vástago de la válvula están integralmente fundidos, lo que mejora la resistencia estructural y garantiza un funcionamiento estable en condiciones de alta presión y alta temperatura a largo plazo.

2.Diseño de canal de flujo multifuncional

El canal de flujo de tres vías tipo T permite la confluencia de medios, el desvío o el cambio de dirección, mientras que el canal de flujo directo tipo F es adecuado para la conmutación lineal con baja resistencia al flujo, lo que garantiza un flujo del sistema eficiente y sin obstrucciones.

3.Excelente rendimiento de sellado

Se puede seleccionar un sello blando opcional (PTFE/RPTFE) o un sello duro (sello metálico) según las condiciones de trabajo, la temperatura y las características del medio, lo que proporciona un sellado confiable, resistencia al desgaste y una fuerte capacidad antifugas.

4.Múltiples modos de conducción

Admite modos de operación manual, de tornillo sin fin, neumático (simple efecto/doble efecto) y eléctrico (encendido-apagado/regulación), adaptable a diferentes espacios de instalación y requisitos de control automático.

5.Alta temperatura, alta presión y resistencia a la corrosión

El material de acero inoxidable puede soportar un rango de temperatura de -46 °C a 425 °C y resistir medios altamente corrosivos, lo que garantiza un funcionamiento estable de ciclo largo.

6.Instalación flexible

Disponibles con conexiones bridadas, roscadas o soldadas a tope, cumpliendo con diferentes estándares de tuberías (GB/ANSI) para fácil mantenimiento y reemplazo.

Aplicaciones

Las válvulas de bola de tres vías en forma de T de acero inoxidable se utilizan ampliamente en los siguientes escenarios:

● Sistemas de cambio de dirección, desvío y confluencia de oleoductos y gasoductos naturales.

● Transporte de medios ácidos, alcalinos y salinos en la producción química.

● Cambio de dirección y desvío de tuberías en proyectos de tratamiento de agua.

● Transporte de medios limpios en la producción alimentaria y farmacéutica.

● Tuberías de cambio de dirección de productos de vapor y petróleo en la industria eléctrica

● Sistemas de transporte para medios que contienen una pequeña cantidad de partículas o medios altamente corrosivos

Parámetros técnicos básicos

Puntos de selección

1.Hacer coincidir las características de los medios con los canales de flujo

Seleccione materiales de acero inoxidable (CF8/CF8M/CF3/CF3M) según la corrosividad y limpieza del medio; Elija canales de flujo tipo F o tipo T según los requisitos funcionales para lograr una conmutación de dirección directa o de tres vías.

2.Selección del tipo de sello

Elija el tipo F con sello blando para condiciones normales de temperatura y baja presión, que equilibra la resistencia al desgaste y el rendimiento del sellado; opte por el tipo T de sellado duro para medios de alta temperatura, alta presión o que contienen partículas para garantizar resistencia al desgaste y una larga vida útil.

3. Coincidencia de presión y temperatura

Seleccione clasificaciones de PN/Clase que coincidan con la presión de diseño de la tubería, con un margen reservado del 10% al 20%; La temperatura debe coincidir con el tipo de sello y el material de acero inoxidable para evitar la degradación del rendimiento causada por el sobrecalentamiento.

4.Diámetro nominal y coincidencia de flujo

Seleccione el valor DN apropiado según el caudal máximo calculado y la pérdida de presión permitida. Las válvulas de bola de tres vías en forma de T de acero inoxidable presentan canales de flujo suaves con mejores valores de Cv que las válvulas convencionales y se requiere un cálculo preciso para escenarios de bajo flujo.

5.Modo de conducción y coincidencia de espacio de instalación

Elija accionamientos neumáticos manuales o pequeños para espacios reducidos; seleccione accionamientos neumáticos/eléctricos para aplicaciones de control remoto o de gran flujo; Asegúrese de que el estándar de la brida coincida con el cuerpo de la válvula de acero inoxidable.

Notas de operación y mantenimiento

Notas de operación

1.Antes del uso inicial, confirme que el modelo, la clase de presión y el diámetro nominal coincidan con las condiciones de trabajo y verifique que el cuerpo de la válvula de acero inoxidable y las conexiones de brida no tengan daños.

2. Opere lentamente al abrir, cerrar o cambiar de dirección para evitar que el golpe de ariete dañe el cuerpo de la válvula o las tuberías; aplique fuerza uniformemente durante la operación manual y no gire la válvula con fuerza.

3. Para válvulas neumáticas/eléctricas, confirme el suministro de aire/alimentación estable antes de la operación y observe un movimiento suave, un cambio de dirección preciso y sin ruidos anormales.

4. Al reiniciar después de un apagado prolongado, primero drene el condensado y las impurezas, luego abra la válvula lentamente.

5. Está estrictamente prohibido operar en condiciones de sobrepresión o sobretemperatura; apáguelo inmediatamente para solucionar problemas en caso de anomalías.

Notas de mantenimiento

1. Inspeccione semanalmente la superficie de sellado, el prensaestopas y la superficie del cuerpo de la válvula para garantizar que no haya fugas, corrosión o grietas.

2.Reemplace el asiento de la válvula rápidamente cuando las válvulas tipo F de sello blando tengan fugas; Compruebe periódicamente el desgaste de las válvulas tipo T de sellado duro y lape o reemplace las piezas cuando sea necesario.

3. Lubrique las transmisiones manuales/de tornillo sin fin trimestralmente; Drene el agua y controle periódicamente el nivel de aceite de las válvulas neumáticas.

4. Para condiciones de trabajo con medios corrosivos, inspeccione el cuerpo de la válvula y la bola con regularidad; drene los medios y protéjalos contra la humedad y el polvo durante el almacenamiento a largo plazo.

5.Solución de problemas: en caso de atasco, primero libere la presión, luego desmonte y limpie las impurezas o reemplace las piezas; En caso de mal funcionamiento neumático/eléctrico, cambie a operación manual para uso de emergencia y luego solucione el problema del actuador.

6.Establecer un expediente de mantenimiento, registrando el modelo, fecha de instalación, mantenimiento y repuestos que sirva de base para el mantenimiento posterior.
