Válvulas de mariposa telescópicas de acero inoxidable selladas con metal

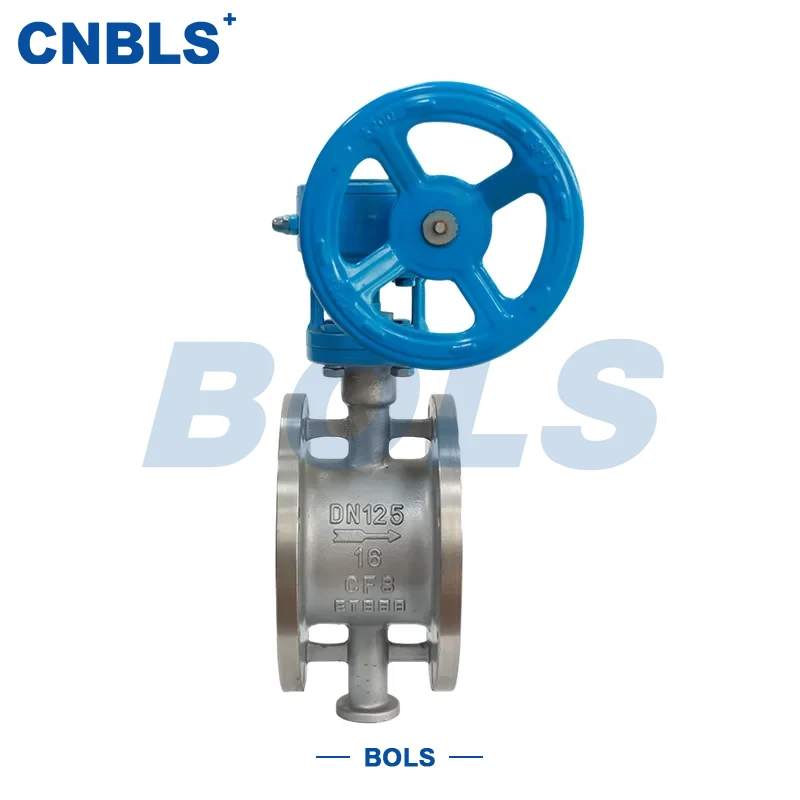

La válvula de mariposa telescópica con sello metálico de acero inoxidable SD343H es una válvula de control de tuberías de tamaño mediano a grande que integra una estructura de triple compensación, sello rígido de metal, compensación telescópica axial y transmisión por engranaje helicoidal. Todo el cuerpo de la válvula está fabricado con materiales de acero inoxidable (acero inoxidable dúplex 304/316/304L/316L/2205, etc.), lo que la hace adecuada para entornos de alta temperatura, alta presión y medios altamente corrosivos.

Impulsada por un mecanismo de engranaje helicoidal para girar el vástago de la válvula, la válvula impulsa el disco para completar las acciones de apertura, cierre o regulación, logrando un cierre confiable y un control del flujo del medio. El cuerpo de la válvula integra una estructura de compensación telescópica incorporada, que puede absorber el desplazamiento axial causado por las diferencias de temperatura en las tuberías sin la necesidad de juntas de expansión adicionales, lo que reduce efectivamente el riesgo de concentración de tensiones en el sistema.

Con su diseño estructural estable y su rendimiento confiable de sellado de metal, las válvulas de mariposa telescópicas de acero inoxidable con sello metálico se usan comúnmente en sistemas de tuberías industriales con condiciones de trabajo complejas, variaciones frecuentes de temperatura o tuberías de gran longitud.

Descripción de la estructura y del principio de funcionamiento

1. Diseño de estructura de triple compensación

La válvula adopta la probada estructura de válvula de mariposa de triple compensación de la serie SD343. A través del diseño de triple desplazamiento, el disco puede desengancharse rápidamente del asiento de la válvula en la etapa de apertura inicial y lograr una compresión lineal solo en la fase de cierre final, brindando los siguientes beneficios:

● Baja fricción durante la apertura y el cierre.

● Desgaste mínimo en la superficie de sellado

● Par de apertura/cierre estable y larga vida útil

Esta estructura es particularmente adecuada para aplicaciones de sellado duro de metal, ya que mantiene un rendimiento de sellado confiable incluso en condiciones de alta temperatura y alta presión.

2. Sistema de sellado duro de metal

Tanto el asiento de la válvula como las superficies de sellado del disco están mecanizados con precisión y rectificados a partir de materiales metálicos, disponibles en dos opciones: sello del cuerpo de acero inoxidable o estructura de soldadura superpuesta de estelita 6. Cuenta con:

● Resistencia a altas temperaturas y golpes de presión.

● Excelente resistencia a la erosión y al desgaste contra medios cargados de partículas

● Idoneidad para operaciones frecuentes de apertura y cierre.

El diseño de sello metálico duro garantiza que la válvula mantenga un rendimiento de sellado estable en vapor a alta temperatura, gases de combustión y medios que contienen partículas.

3. Estructura de compensación telescópica

La válvula está equipada con un mecanismo telescópico axial incorporado que puede expandirse y contraerse libremente dentro de un cierto rango para compensar el desplazamiento causado por la expansión y contracción térmica de las tuberías:

● El rango de expansión/contracción varía según el diámetro nominal.

● Reduce eficazmente la tensión en la conexión de bridas

● Mejora la seguridad general del sistema

Este diseño es especialmente crítico para redes de tuberías de calefacción, tuberías de transmisión de larga distancia y sistemas con fluctuaciones significativas de temperatura.

4. Mecanismo de transmisión por engranaje helicoidal

La válvula viene de serie con una unidad de transmisión por engranaje helicoidal, combinada con un volante para su operación, que ofrece las siguientes características:

● Gran relación de transmisión para abrir y cerrar sin esfuerzo

● Admite una regulación precisa del flujo

● Rendimiento superior de autobloqueo para un funcionamiento estable

En aplicaciones de gran diámetro o alta presión, la transmisión por engranaje helicoidal puede reducir eficazmente la carga operativa y mejorar la seguridad operativa en el sitio.

Características clave del producto

● Estructura totalmente de acero inoxidable para una resistencia estable a la corrosión.

● El diseño de triple compensación garantiza un par de apertura/cierre bajo y un desgaste mínimo.

● El sello rígido de metal se adapta a medios de alta temperatura y alta presión.

● La función de compensación telescópica incorporada del cuerpo de la válvula reduce la tensión en la tubería

● La conexión de brida permite una instalación y mantenimiento convenientes

● La transmisión por engranaje helicoidal ofrece un funcionamiento suave y confiable

Las válvulas de mariposa telescópicas de acero inoxidable con sello metálico equilibran la confiabilidad del sellado y la estabilidad estructural en condiciones de trabajo complejas, lo que las hace ideales para sistemas de operación continua a largo plazo.

Aplicaciones típicas

Parámetros técnicos

Descripción de la configuración del material

Recomendaciones de selección y uso

Al seleccionar las válvulas de mariposa telescópicas de acero inoxidable con sello metálico, concéntrese en los siguientes factores clave:

1.Características del medio: elija el acero inoxidable y los materiales de sellado correspondientes según la corrosividad media y el contenido de partículas.

2.Presión y temperatura: iguale la presión de diseño y reserve márgenes de seguridad adecuados.

3.Desplazamiento de la tubería: asegúrese de que el rango de compensación telescópica de la válvula exceda el desplazamiento axial real de la tubería.

4.Estándares de bridas: Verifique la coherencia con los estándares de bridas de tuberías en sitio.

5.Método de operación: Para aplicaciones de gran diámetro o alta presión, priorice los mecanismos de engranaje helicoidal con altas relaciones de transmisión.

Resumen

Al integrar el rendimiento de sellado, la compensación de desplazamiento y la estabilidad operativa en una sola unidad de válvula, esta serie de productos reduce la cantidad de accesorios del sistema y mejora la confiabilidad general de los sistemas de tuberías.

En escenarios industriales que involucran presión media-alta, altas temperaturas y un desplazamiento significativo de la tubería, las válvulas de mariposa telescópicas de acero inoxidable con sello metálico mantienen un funcionamiento estable a largo plazo, reducen la frecuencia de mantenimiento y son adecuadas para uso a largo plazo y despliegue a gran escala en proyectos de ingeniería.
