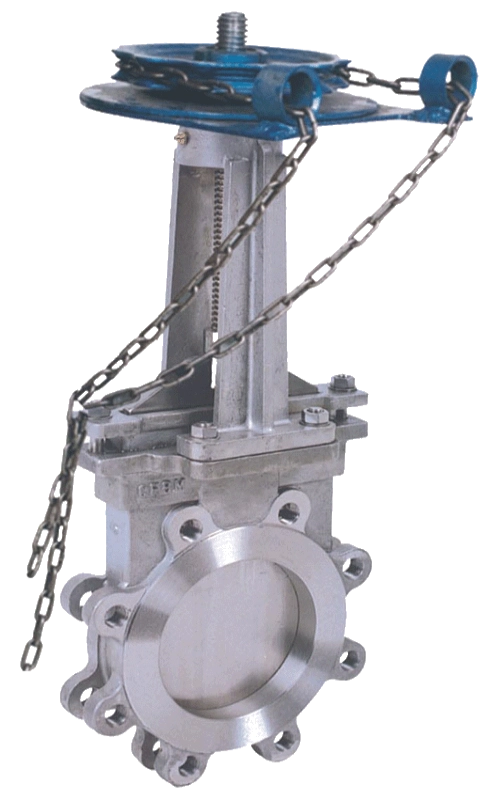

Válvulas de compuerta de cuchilla tipo wafer con piñón de acero inoxidable

La válvula de compuerta de cuchilla tipo oblea con piñón de acero inoxidable PZL73H es una válvula de cierre especialmente diseñada para el transporte de medios que contienen impurezas. Presenta un diseño accionado por rueda dentada con una compuerta afilada tipo cuchillo. Al girar la rueda dentada para subir o bajar el vástago de la válvula, puede cortar de manera eficiente las partículas sólidas y las impurezas fibrosas en el medio cuando está cerrado, evitando fundamentalmente el bloqueo de la tubería.

La válvula está hecha completamente de acero inoxidable 304/316 con una excelente resistencia a la corrosión, adecuada para condiciones de trabajo corrosivas y de presión baja a media que involucran medios de alta viscosidad y que contienen impurezas. Tiene una estructura compacta, peso liviano y operación que ahorra mano de obra, lo que lo hace especialmente ideal para espacios de instalación estrechos y escenarios que requieren un alto torque de operación manual.

Se utiliza ampliamente en tuberías medianas y grandes en industrias como tratamiento de aguas residuales, relaves de minas, pulpa para fabricación de papel, polvo de materiales de construcción, etc. Con un rendimiento confiable, las válvulas de compuerta tipo cuchilla tipo oblea con piñón de acero inoxidable PZL73H se han convertido en el equipo de cierre preferido para tuberías de medios que contienen impurezas en diversas industrias.

Parámetros técnicos básicos

Atributos principales

● Tipo de estructura: Disco de compuerta en forma de cuchilla, tornillo exterior y yugo, diseño de cara a cara corta, que ahorra espacio de instalación y es adecuado para condiciones de trabajo estrechas.

● Tipo de conexión: Conexión tipo wafer, cumple estrictamente con el estándar GB/T 12221 para la instalación de válvulas tipo wafer, fácil de instalar sin espacio extra grande, lo que reduce el costo de construcción de la tubería.

● Tipo de sellado: Sello duro de metal, revestimiento de aleación dura en las superficies de sellado del disco de compuerta y el asiento, rendimiento de sellado estable, resistente a la erosión de medios con partículas duras, vida útil extendida.

● Tipo de operación: transmisión por rueda dentada, par amplificado mediante transmisión por cadena, operación manual que ahorra mano de obra, lo que resuelve la dificultad de la operación manual de válvulas de gran diámetro.

● Material del cuerpo: Acero inoxidable (304/316), excelente resistencia a la corrosión, adecuado para medios con diferentes niveles de corrosión y uso prolongado en condiciones altamente corrosivas.

● Característica del canal de flujo: Canal recto de paso total, sin resistencia a la estrangulación, flujo suave del medio, fuerte capacidad antiobstrucción, evitando la acumulación de impurezas que afectan el funcionamiento de la válvula.

Interpretación del modelo

Cada letra y número del modelo PZL73H tiene un significado claro, lo que ayuda a los compradores a identificar rápidamente las especificaciones y cumplir con los requisitos con precisión:

● P: Descarga de escoria/Estructura en forma de cuchilla, claramente marcada como válvula de guillotina, especialmente diseñada para medios que contienen impurezas.

● Z: Válvula de compuerta, define la categoría de válvula principal.

● L: Sprocket Drive, indica el modo de operación, destacando la ventaja de ahorrar mano de obra.

● 7: Conexión Wafer, define el tipo de conexión de instalación para instalación general de wafer.

● 3: Tornillo exterior y yugo, marca el tipo de estructura para un mantenimiento conveniente después de la instalación.

● H: Cara del asiento recubierta con aleación dura, muestra el proceso de la superficie de sellado y resalta la confiabilidad del sellado.

Materiales componentes

Los componentes principales de las válvulas de guillotina tipo wafer con piñón de acero inoxidable se seleccionan estrictamente por su resistencia a la corrosión, resistencia al desgaste y vida útil:

● Cuerpo de válvula/Marco de placa de válvula: acero inoxidable 304/316, alta resistencia y resistencia a la corrosión, opcional según corrosividad media.

● Disco de cuchilla: sustrato de acero inoxidable + revestimiento de estelita, dureza del borde ≥ HRC 55, alta nitidez para cortar impurezas sólidas de manera eficiente, resistente al desgaste y a la erosión.

● Asiento de válvula: Acero inoxidable con revestimiento de aleación dura, especial para medios con partículas duras, superficie de sellado resistente al desgaste que garantiza un sellado estable a largo plazo.

● Vástago de válvula: acero inoxidable 304, superficie cromada, mayor resistencia al desgaste y a la corrosión, evitando oxidación y atascos durante el uso a largo plazo.

● Empaquetadura del prensaestopas: Empaquetadura de grafito flexible, resistente a altas temperaturas y corrosión, excelente sellado para evitar fugas.

● Rueda de cadena/Cadena: Acero inoxidable, adecuado para uso prolongado en condiciones corrosivas, no se oxida ni daña fácilmente, lo que garantiza una transmisión estable.

Estándares de diseño y fabricación

Toda la producción cumple con los estándares nacionales e industriales con un estricto control de calidad:

● Diseño general de válvulas de guillotina: JB/T 8528, CJ/T 282

● Dimensiones de conexión de oblea: GB/T 12221

● Piezas de transmisión de rueda dentada: GB/T 1243

● Clasificaciones de presión y temperatura: GB/T 12224

● Prueba e inspección de válvulas: GB/T 13927, JB/T 9092

● Material de acero inoxidable: ASTM A182

Puntos de selección, instalación y mantenimiento

Puntos de selección

● Para medios altamente corrosivos (lodo ácido-álcali), se prefiere el acero inoxidable 316; El acero inoxidable 304 se puede utilizar para medios generales que contienen partículas para reducir costos y al mismo tiempo garantizar la estabilidad.

● Para válvulas de gran diámetro (DN ≥ 500), se recomienda una rueda dentada de alta relación 1:10 para reducir aún más el esfuerzo de operación manual.

Puntos de instalación

● Mantenga coaxial con las bridas de la tubería, apriete los pernos de manera simétrica y uniforme para evitar deformaciones del cuerpo y fugas.

● Reserve suficiente espacio de rotación en el lado de operación de la rueda dentada para un movimiento suave.

● Limpiar las impurezas y escorias de soldadura en la tubería antes de la instalación; instale filtros aguas arriba y aguas abajo para una mejor protección.

Puntos de mantenimiento

● Lubrique la rueda dentada y la cadena con regularidad para evitar la oxidación y los atascos.

● Abra y cierre la válvula periódicamente en condiciones que contengan impurezas para limpiar la escoria acumulada entre el disco y el asiento, manteniendo el sellado y la flexibilidad de operación.

Ventaja del producto

Las válvulas de guillotina tipo wafer con rueda dentada de acero inoxidable PZL73H cuentan con una construcción totalmente de acero inoxidable, una compuerta de guillotina de alta eficiencia y un accionamiento de rueda dentada que ahorra mano de obra, y se adaptan perfectamente a aplicaciones que contienen impurezas y altamente corrosivas. Compactos, fáciles de instalar y mantener, resuelven eficazmente los problemas de la industria, como el bloqueo de tuberías, la dificultad de operación y las fugas en los sellos. Se utilizan ampliamente en tuberías medianas y grandes en todas las industrias y sirven como una solución de cierre confiable para sistemas de medios que contienen impurezas.
