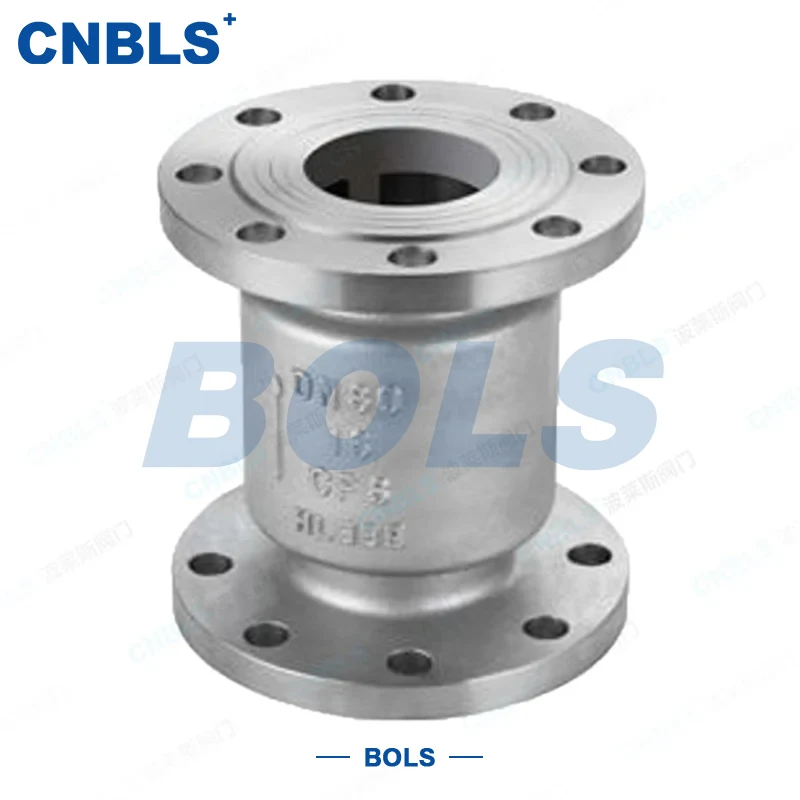

Válvulas de retención verticales de acero inoxidable

Las válvulas de retención verticales de acero inoxidable son válvulas de cierre automático especialmente diseñadas para sistemas de tuberías verticales. Consisten principalmente en un cuerpo, disco, mecanismo de guía y resorte de acero inoxidable opcional, sin dispositivos de accionamiento adicionales. Las válvulas se abren y cierran automáticamente dependiendo de la presión media y la gravedad (o fuerza del resorte).

Su diseño central se ajusta a los requisitos de la tubería vertical: el medio debe fluir verticalmente hacia arriba. Durante el flujo hacia adelante, la presión del medio supera la gravedad del disco (o precarga del resorte) para empujar el disco hacia arriba a lo largo del mecanismo de guía, asegurando un paso suave del medio. En caso de reflujo, el disco vuelve a caer de manera rápida y precisa para sellar bajo la acción combinada del peso propio, la presión de reflujo (y la fuerza del resorte), bloqueando el reflujo.

Con estructura compacta, baja resistencia al flujo y sellado confiable, estas válvulas se utilizan ampliamente en el suministro y drenaje de agua municipal, HVAC en edificios de gran altura, industrias petroquímicas, eléctricas, alimentarias y farmacéuticas con requisitos de alta resistencia a la corrosión. Son componentes clave que garantizan un flujo estable unidireccional de medios corrosivos en tuberías verticales. Con un rendimiento excelente, las válvulas de retención verticales de acero inoxidable se han convertido en los componentes preferidos para la prevención de reflujo en tuberías verticales.

Parámetros técnicos básicos

Ventajas principales del producto

Diseño vertical dedicado, gran adaptabilidad

Especialmente diseñadas para tuberías verticales con trayectoria de flujo vertical y dirección de instalación, resolviendo dificultades de instalación en espacios estrechos, especialmente adecuadas para edificios de gran altura, entrepisos de equipos y otros escenarios con espacio restringido. Las válvulas de retención verticales de acero inoxidable se pueden combinar directamente con varios sistemas de tuberías verticales.

Material totalmente de acero inoxidable, resistente a la corrosión y duradero.

Adopta acero inoxidable 304/316/316L y los materiales ANSI correspondientes, con resistencia a la corrosión, resistencia a altas temperaturas y resistencia al desgaste. Puede funcionar de manera estable durante mucho tiempo en medios corrosivos como agua clorada, ácidos y álcalis, sin reemplazo frecuente, lo que reduce los costos de mantenimiento.

Apertura y cierre sensibles, prevención confiable de reflujo

El mecanismo de guía preciso incorporado garantiza el levantamiento del disco sin desviación. La respuesta de cierre puede ser tan rápida como 0,2 s, bloqueando rápidamente el reflujo del medio, protegiendo eficazmente las bombas, compresores y otros equipos aguas abajo del impacto del golpe de ariete y evitando daños al equipo.

Compatible con doble estándar, amplia universalidad

Cumple con los estándares GB (serie GB/T) y ANSI (API 594, serie ANSI), adaptándose de manera flexible a los sistemas de tuberías GB y ANSI sin modificaciones adicionales, lo que reduce los costos de adquisición e instalación.

Múltiples especificaciones disponibles para diversas condiciones de trabajo

El diámetro oscila entre DN15 y DN300 con clasificaciones de presión completas. El tipo de sellado y la conexión se pueden seleccionar según sea necesario. El tipo con resorte es adecuado para condiciones de bajo flujo; El tipo sin resorte ahorra más energía y cumple con los requisitos de diferentes escenarios.

Materiales y estructura de los componentes

Materiales de los componentes centrales

● Cuerpo / Bonete: GB 304/316/316L (GB/T 1220), materiales correspondientes ANSI ASTM A182/A351, seleccionados según la intensidad de corrosión media.

● Disco: Mismo material que el cuerpo + revestimiento de aleación de estelita (sello duro) o acero inoxidable + anillo de sello blando de PTFE (sello blando), equilibrando el rendimiento del sellado y la durabilidad.

● Mecanismo de guía: Acero inoxidable forjado igual que el cuerpo; Manguito guía fabricado en aleación dura a base de acero inoxidable, resistente al desgaste y a la corrosión, que garantiza una apertura/cierre preciso sin desviaciones.

● Resorte (opcional): acero para resortes de acero inoxidable 304/316/316L con elasticidad estable, adecuado para diversas condiciones y temperaturas corrosivas.

● Sellos: Anillo metálico de aleación de Inconel para altas temperaturas; Anillo de caucho de PTFE/perfluoroéter para temperatura media y baja; Junta enrollada en espiral para sellado de bridas, lo que garantiza un sellado confiable.

● Pernos/Tuercas: Acero inoxidable igual que el cuerpo, que cumple con los estándares GB/ANSI correspondientes, lo que garantiza resistencia general a la corrosión y resistencia de la conexión.

Características estructurales

Estructura de elevación vertical, trayectoria de flujo vertical recta, mecanismo de guía preciso incorporado. Cierre opcional asistido por resorte para condiciones de bajo flujo. Conexión dual: bridada/rosca interna, fácil montaje y desmontaje. Estructura general compacta con pequeña ocupación de espacio. Con un diseño estructural científico, las válvulas de retención verticales de acero inoxidable equilibran la practicidad y la estabilidad.

Estándares de diseño y fabricación

Directrices de selección

Confirmar la instalación y la dirección del flujo

Asegúrese de que la instalación de la tubería sea vertical con el medio fluyendo verticalmente hacia arriba. La instalación horizontal o inclinada está estrictamente prohibida, de lo contrario provocará fallas en el disco y fugas en el sellado. Las válvulas de retención verticales de acero inoxidable solo son adecuadas para condiciones verticales.

Coincide con el estándar y la clase de presión

Seleccione PN/Clase correspondiente según el sistema de tuberías GB o ANSI (por ejemplo, GB PN16, ANSI Clase 150). Asegúrese de que la clasificación de presión coincida con la presión de diseño de la tubería para evitar el funcionamiento con sobrepresión.

Selección del tipo de sellado

Sello duro metálico para medios de alta temperatura (>200 ℃), que contienen partículas o de alto desgaste. Sello suave para medios limpios y de temperatura media y baja (≤200 ℃), logrando fugas casi nulas para adaptarse a diferentes características de los medios.

Coincidencia precisa de materiales

Acero inoxidable 304 para medios corrosivos generales (ácidos y álcalis débiles, agua clorada). Acero inoxidable 316 para medios corrosivos fuertes (ácidos y álcalis concentrados, medios que contienen azufre/cloro). Acero inoxidable 316L para temperaturas ultrabajas o condiciones de corrosión fuerte para garantizar la vida útil.

Selección de tipo con resorte o sin resorte

Tipo con resorte para condiciones de bajo flujo y baja presión (presión de apertura mínima insuficiente), asistido por resorte para una mejor confiabilidad. Tipo sin resorte para flujo y presión normales, apertura/cierre por presión media y gravedad, más ahorro de energía.

Notas de operación y mantenimiento

1 Notas de instalación

● Instale estrictamente verticalmente, asegúrese de que la dirección del flujo del medio sea consistente con la marca de “flecha hacia arriba” en el cuerpo. Está prohibida la instalación horizontal o inclinada.

● Antes de la instalación, verifique que el modelo de válvula, la clase de presión, el material y el diámetro coincidan con la tubería. Compruebe si hay daños en el cuerpo, el disco y el mecanismo de guía. Empuje manualmente el disco para confirmar el levantamiento flexible sin atascarse.

● Reserve espacio de mantenimiento encima de la válvula para el posterior desmontaje del casquete, extracción del disco y mecanismo de guía.

2 Mantenimiento de rutina

● Inspeccionar periódicamente las conexiones y el sellado del bonete durante el funcionamiento; apriete los pernos o reemplace los sellos en caso de fugas.

● Desarmar periódicamente y limpiar impurezas y suciedad dentro de la válvula, verificar la flexibilidad del mecanismo de guía. Inspeccione la elasticidad del resorte para el tipo con resorte y reemplácelo a tiempo si está atenuado.

● Opere la válvula aguas arriba lentamente para aumentar la presión media y el flujo gradualmente, evitando el impacto instantáneo de alta presión en el disco para evitar daños a los componentes.

3 Reiniciar después de un apagado prolongado

Antes de reiniciar, empuje manualmente el disco para confirmar la apertura/cierre flexible. Verifique que no haya obstrucciones dentro de la válvula. Después de la confirmación, introduzca el medio lentamente para evitar que los componentes se atasquen y provoquen fallas de sellado o fallas de apertura/cierre.

Campos de aplicación

Con una fuerte resistencia a la corrosión, una estructura compacta y una apertura/cierre sensible, las válvulas de retención verticales de acero inoxidable se utilizan ampliamente en sistemas de tuberías verticales de las siguientes industrias:

● Abastecimiento y drenaje de agua municipal: tuberías para medios corrosivos como agua clorada y aguas residuales, especialmente tuberías de agua verticales en edificios de gran altura.

● HVAC en edificios de gran altura: tuberías verticales para sistemas de aire acondicionado y calefacción, muy adaptables a espacios reducidos.

● Industria petroquímica: tuberías corrosivas para medios químicos, medios que contienen azufre/cloro, adecuados para condiciones de presión baja a media-alta.

● Industria energética: sistemas auxiliares de centrales eléctricas, tuberías de vapor, resistentes a altas temperaturas, resistentes al desgaste y de funcionamiento estable.

● Industria alimentaria y farmacéutica: tuberías limpias de medios corrosivos, cumpliendo los requisitos higiénicos con un sellado fiable y sin fugas.
